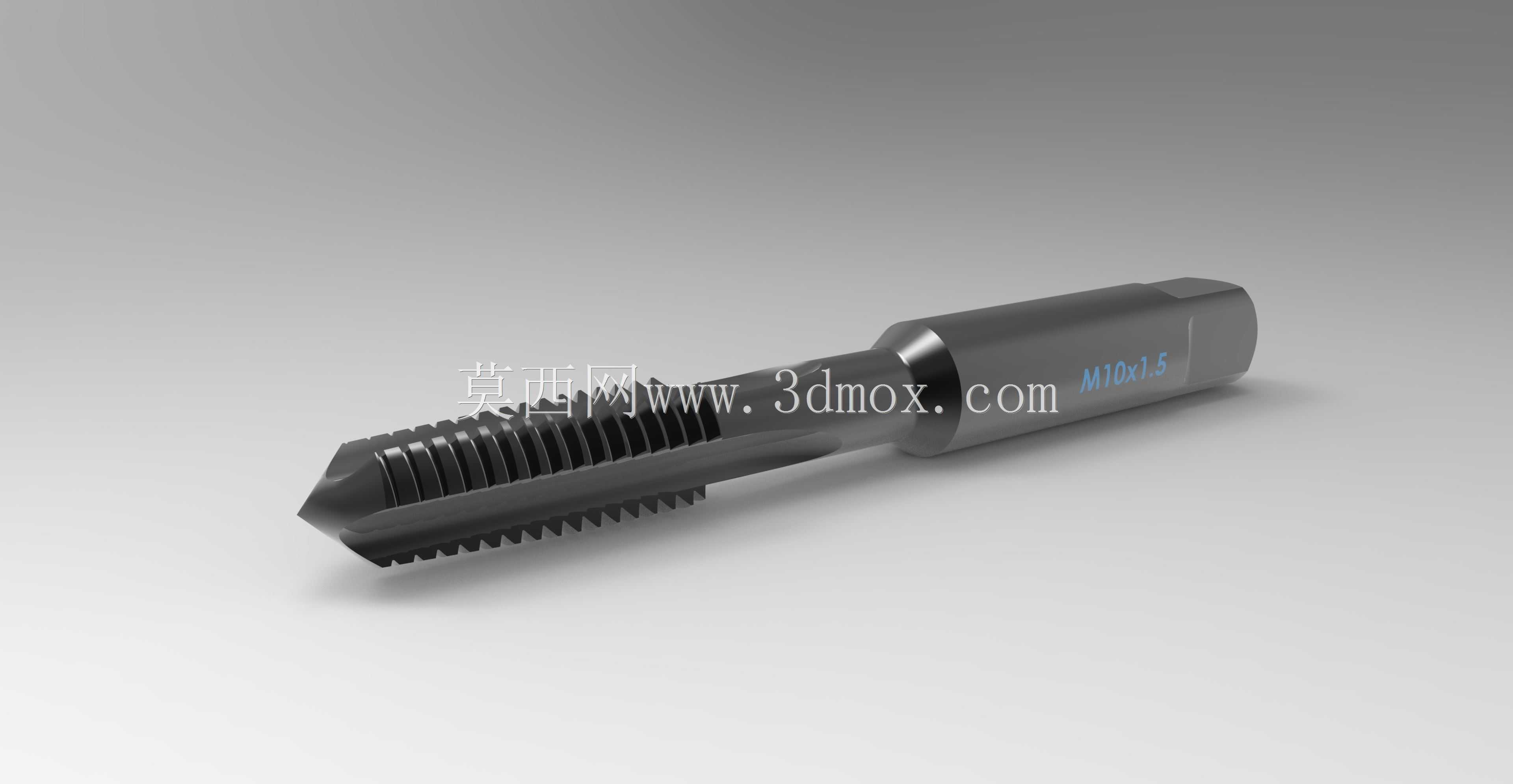

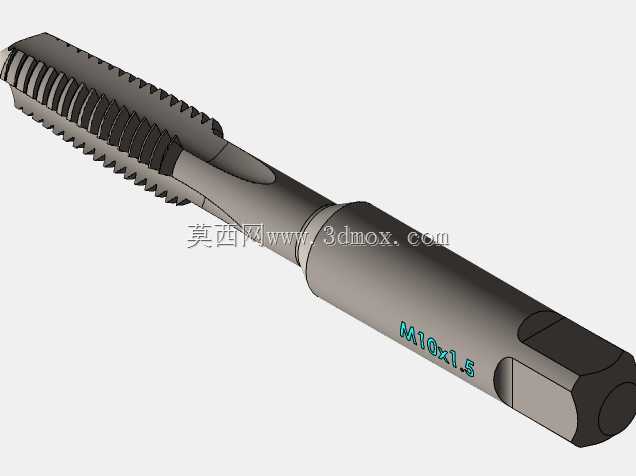

M10×1.5规格轻触位机用丝锥结构

　　在批量内螺纹加工场景中，这类M10×1.5细牙规格的机用丝锥是攻丝工序里的核心消耗刀具，常见于普通车床、钻床、攻丝机以及加工中心的螺纹加工工位，适配钢件、有色金属等多种常见工件材质的内螺纹成型作业，区别于手用丝锥的低转速、小扭矩作业特性，该款丝锥的柄部采用等宽方尾结构，能够直接与标准丝锥夹头配合装夹，装夹后同轴度偏差可控制在0.02mm以内，避免高速攻丝过程中出现摆振导致的螺纹牙型破损、丝锥折断等加工故障。从结构设计来看，该丝锥的切削部分采用短锥式导向设计，切入端的切削锥角经过优化，能够在接触工件预制底孔时自动导正，不需要额外加装导向套即可完成垂直攻丝，对于M10×1.5的细牙螺纹来说，预制底孔推荐尺寸为8.5mm，

　　丝锥的切削刃分布在开槽容屑槽的边缘，槽型采用大圆弧过渡设计，能够在攻丝过程中顺畅排出切屑，避免切屑堵塞在槽内刮伤已加工的螺纹牙面，同时减少切削阻力，降低机床主轴的负载。校准部分的牙型完整度直接决定最终成型螺纹的精度，该段的中径尺寸严格按照6H内螺纹的配合公差设计，能够在攻丝进入校准段后对已切削的牙型进行修光，保证螺纹的螺距累积误差、牙型角偏差都符合普通螺纹的公差要求，加工完成的内螺纹可以直接与同规格外螺纹件完成配合，不需要额外的二次修磨工序。柄部与工作部分的过渡位置采用退刀槽结构，能够在丝锥磨削加工时避免砂轮与柄部发生干涉，同时也能减少应力集中，提升丝锥在反复正反转攻丝、退刀过程中的抗扭强度，避免从过渡位置发生断裂。实际生产作业中，

　　这类丝锥多用于通孔、浅盲孔的内螺纹加工，针对不同的加工材质，可以搭配对应的切削液来降低刃口磨损，比如加工钢件时采用乳化液冷却润滑，加工铝合金件时采用煤油或者专用铝用切削液，能够有效延长丝锥的使用寿命，减少换刀频次。在设备选型适配层面，该丝锥的柄部直径符合标准机用丝锥的装夹尺寸，不需要定制专用夹头即可适配市面上绝大多数的攻丝设备夹头，安装时只需要将方尾卡入夹头的方孔内，锁紧夹头即可完成装夹，装夹过程中需要保证丝锥的轴线与工件底孔的轴线重合，避免出现斜攻导致的螺纹烂牙、丝锥折断问题。攻丝作业的转速需要根据加工材质调整，针对普通低碳钢工件，转速控制在100-150r/min区间即可，针对硬度较高的合金钢工件，需要适当降低转速，

　　同时增加退刀排屑的频次，避免切屑卡滞。从结构细节来看，丝锥的刃口经过钝化处理，不会出现过于锋利的刃口在切入时崩损，同时容屑槽的抛光处理能够减少切屑与槽壁的摩擦阻力，让切屑能够顺着槽型顺利排出，不会在孔内堆积挤压，这一点对于盲孔攻丝来说尤为重要，能够避免切屑顶住孔底导致丝锥无法进给到指定螺纹深度。日常使用过程中，需要在每次加工完成后清理容屑槽内残留的切屑，检查刃口是否存在崩缺、磨损的情况，当校准部分的刃口磨损量超过0.1mm时，就需要及时更换丝锥，避免加工出的螺纹中径超差，导致后续装配时螺纹配合过松或者无法拧入。这类细牙丝锥多用于对螺纹密封性、连接精度要求较高的装配场景，比如液压元件的接口螺纹、设备调节机构的连接螺纹，细牙螺纹的螺距更小，自锁性能更好，配合后的间隙更小，能够满足精密连接的使用需求，设计时严格遵循普通螺纹的基本牙型标准，所有的牙型尺寸、螺距误差都控制在国标允许的公差范围内，能够直接用于实际生产中的螺纹加工工序，不需要额外的尺寸修正。
