室外全向多频段通信天线结构设计

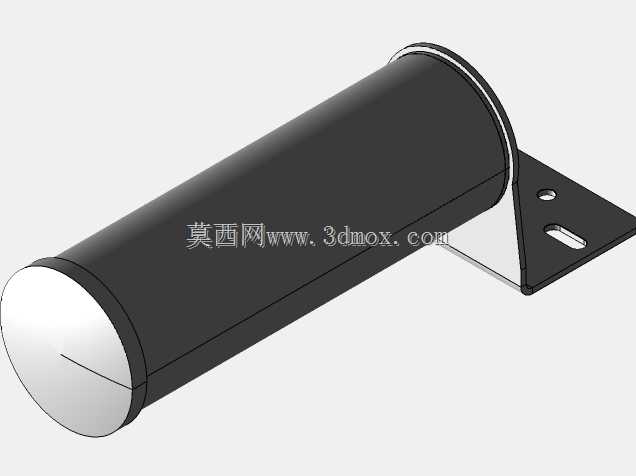

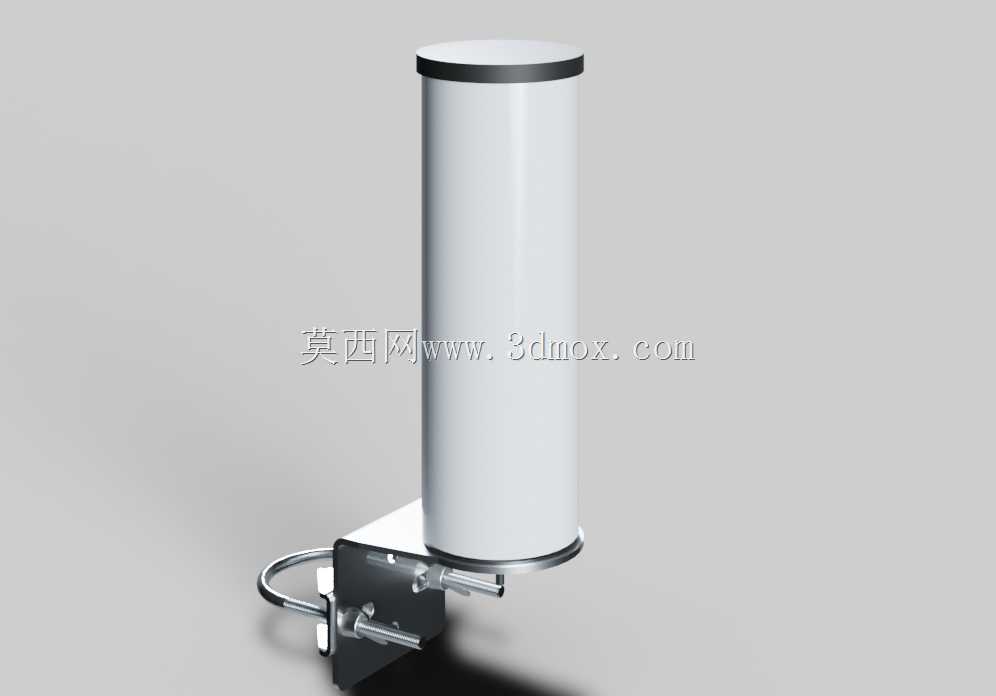

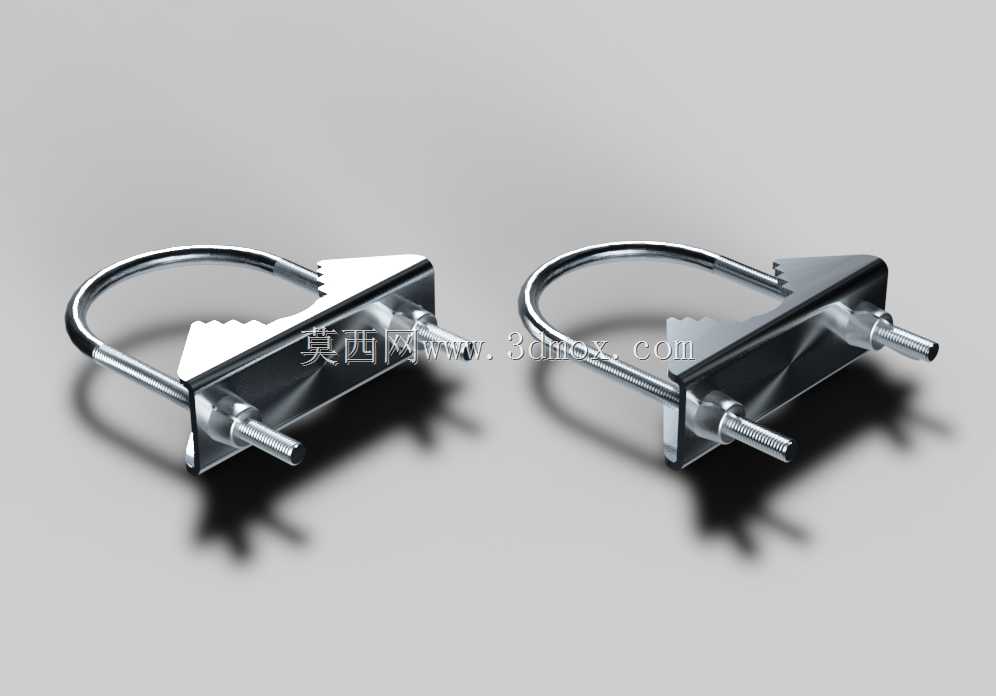

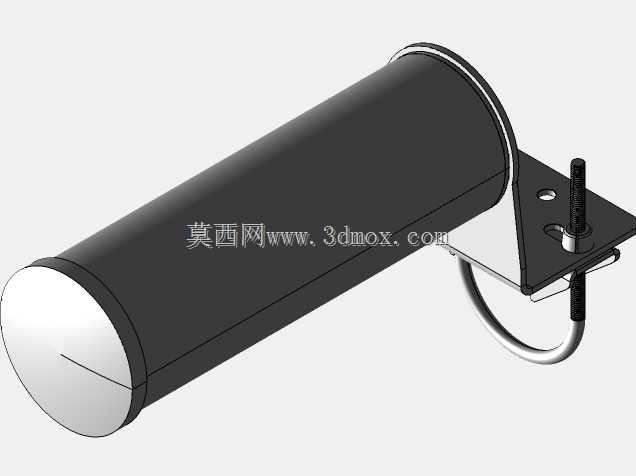

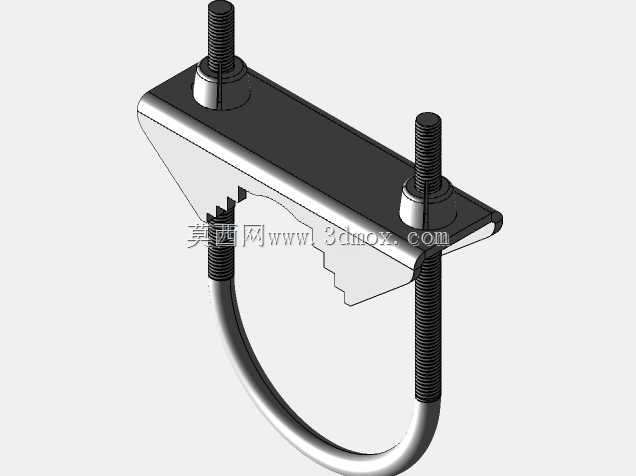

　　这款全向室外天线的结构设计，核心围绕户外通信信号覆盖的实际需求展开，适配800MHz至960MHz、1710MHz至2700MHz的工作频段，可覆盖2G、3G、4G以及WiFi等常用通信制式的信号收发需求，常被部署在园区信号补点、偏远区域通信覆盖、户外工业设备联网、小型基站信号延伸等场景中。从结构设计逻辑来看，天线主体采用圆柱形密封外壳设计，外壳选用耐候性工程材质，可长期抵御户外日晒、雨淋、高低温变化带来的老化问题，圆柱形态的外罩不会对全向信号的收发造成角度遮挡，能够保证水平方向360度的信号均匀覆盖，避免定向天线存在的信号覆盖死角问题。配套的杆式安装支架是整套结构的核心固定部件，支架采用夹装式结构设计，可适配常规外径的通信立杆、

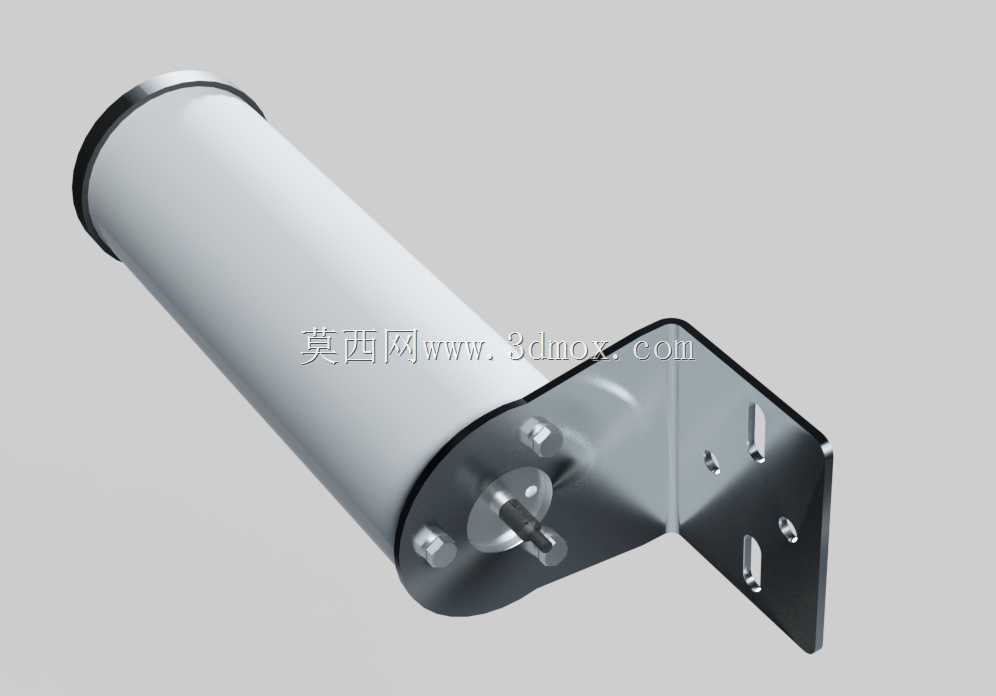

　　路灯杆、建筑外墙附杆等安装载体，夹装位置预留了足够的锁紧调节空间，安装时可根据现场信号调试需求，灵活调整天线的垂直高度与水平朝向，锁紧后可抵御常规户外风力载荷，不会出现长期使用后的角度偏移问题。天线主体与支架的连接部位做了密封防水处理，馈线从支架侧端的防水接头引出，避免雨水顺着线缆渗入天线内部造成电路损坏，馈线预留的弯曲半径符合射频线缆的布线要求，不会因过度弯折造成信号传输损耗。从安装边界来看，天线主体的径向尺寸控制在紧凑范围内，不会在立杆上占用过多安装空间，整套结构的重量分布经过平衡设计，安装后不会对立杆造成额外的偏载力矩，支架的夹装行程覆盖了户外常用立杆的直径范围，无需额外定制转接配件即可完成现场部署。

　　整套结构拆分后包含天线辐射主体、安装固定支架、锁紧紧固件、防水密封组件几个部分，各部件的装配公差经过合理匹配，现场安装时无需特殊工装即可完成组装，后期维护时也可快速拆卸更换故障部件，无需整体拆除整套固定结构。在结构强度设计上，天线外罩的壁厚经过力学校核，可承受户外常见的冰雹冲击、积雪载荷，支架的金属部件做了防腐镀层处理，可在沿海高盐雾、工业高腐蚀等恶劣户外环境下长期使用，不会出现锈蚀失效的问题。
