Siretta Oscar40多频室外全向通讯天线

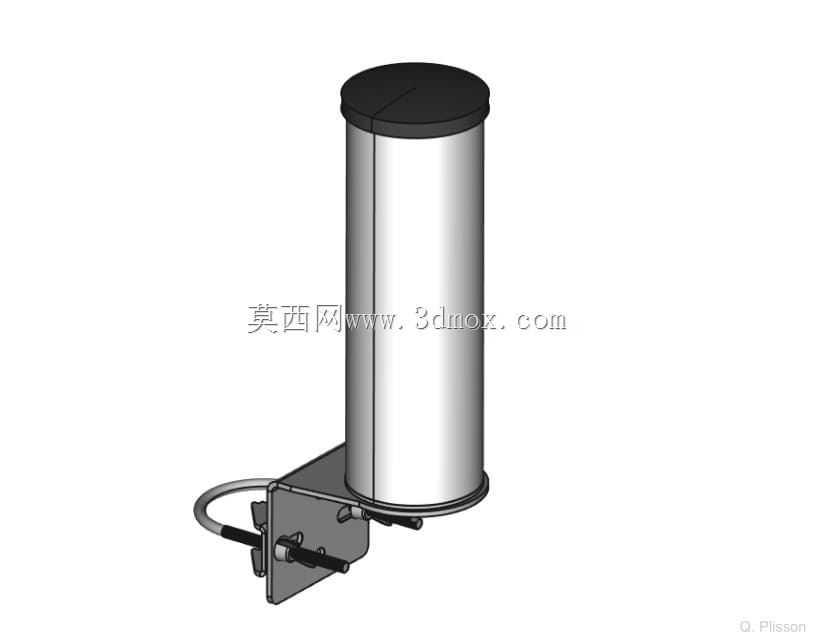

　　在户外无线通讯覆盖项目的设备选型阶段，天线的安装适配性、频段覆盖能力往往是决定整套通讯链路稳定性的核心要素，这款杆装式全向室外天线的三维结构，完整还原了设备从辐射主体到安装支架的全部细节，能为通讯塔配套、工业厂区无线覆盖、户外物联网基站搭建等场景的结构适配设计提供精准的三维参照。从实际使用场景来看，这类天线主要部署在建筑外墙、通讯立杆、设备机柜顶部等户外点位，承担2G、3G、4G蜂窝网络以及WIFI频段的无线信号收发任务，相比定向天线，全向的辐射特性不需要精准调整信号指向，就能实现水平面360度的信号覆盖，非常适合多点位分布式终端的信号接入需求，比如工业园区内的分布式传感器数据回传、偏远区域的公共WIFI覆盖、户外自助设备的联网通讯等场景，都能看到同类型天线的应用。

　　从结构设计逻辑来看，天线主体采用圆柱形密封腔体结构，顶部做了圆弧封盖处理，这种结构一方面能降低风阻，减少户外强风环境下的安装载荷，另一方面一体化的密封外壳可以实现良好的防水防尘表现，适配户外长期暴露的使用环境，避免雨水、粉尘进入腔体内部影响辐射单元的电气性能。底部的安装支架采用L型折弯金属板材结构，支架上预留了两组U型螺栓安装位，既可以通过U型螺栓将天线固定在不同直径的圆形立杆上，也可以通过支架上的平面安装孔直接固定在墙面、设备顶面等平面安装基底上，安装位的预留尺寸覆盖了常规户外通讯安装的通用规格，不需要额外定制转接件就能完成部署。

　　天线侧面引出的射频连接线采用低损耗同轴电缆设计，线缆从支架侧面的走线位引出，避免安装过程中线缆被挤压弯折，同时预留的线缆长度足够连接到下方的通讯设备端，减少额外转接带来的信号损耗。从建模还原的细节来看，天线主体的圆柱直径、整体高度，安装支架的折弯角度、安装孔位间距，U型螺栓的螺纹规格、夹持范围，都按照实物的实际尺寸做了1:1还原，在做整体项目的结构干涉检查时，可以直接将该模型导入装配体，验证天线安装后和周边设备、结构件的空间距离，避免出现安装后信号被遮挡、维护操作空间不足的问题。

　　比如在做智慧灯杆的集成设计时，将该天线模型导入灯杆装配体，就能提前确认天线和灯杆上的照明模块、监控摄像头、气象传感器等部件的安装间距，预留出足够的信号辐射空间，同时验证支架安装位置和灯杆本身的加强筋、走线槽是否存在干涉，减少现场安装时的整改工作量。另外，天线的重心位置在建模时也做了准确还原，在做安装结构的承重校核时，可以直接提取模型的重量参数，计算风载荷下的安装支架受力情况，确认立杆或者墙面安装点的固定强度是否满足户外恶劣天气下的使用要求，避免出现天线脱落、支架变形的安全隐患。这类多频天线的设计核心是在紧凑的外形尺寸下覆盖尽可能多的通讯频段，圆柱形的辐射腔体内部整合了多个频段的辐射单元，不需要在同一个点位安装多根单频段天线，既减少了安装占用的空间，也降低了多天线之间的信号干扰问题，对于安装空间有限的户外点位来说，这种集成化的设计能大幅降低部署的难度和成本。
