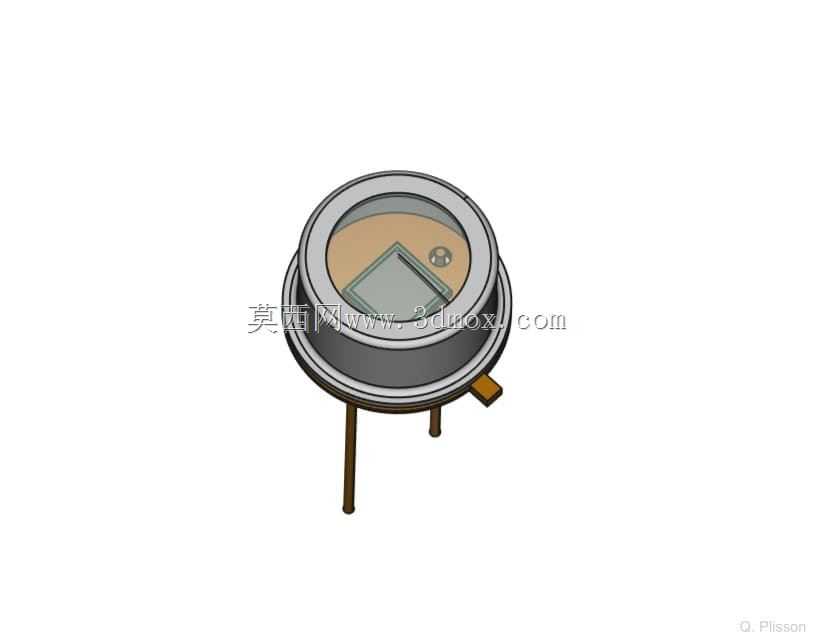

在工业现场的光强检测、消费电子的屏幕亮度调节、户外设备的光照触发控制场景中,光电转换类元件的选型与结构适配,直接决定整套检测回路的可靠性,TO-39封装的硅光电二极管BPW21,是可见光谱段光信号采集场景里应用极广的一款分立器件。做这类元件的三维建模时,首先要锚定实际应用中的安装边界:TO-39封装属于金属气密封装系列,管帽为带光学窗口的圆形金属结构,管座下方引出两根直插式引脚,整体径向尺寸控制在9mm左右,不含引脚的管体高度约5mm,引脚长度标准值为12.5mm,引脚间距为2.54mm的标准网格间距,适配市面上绝大多数通用PCB板的焊盘孔位,不需要额外做异形开孔设计,这一点在做整机结构布局时可以大幅减少PCB改板的工作量。
从功能特性来看,这款硅光电二极管的光谱响应范围完全覆盖可见光波段,对400nm到700nm区间的入射光有稳定的光电转换效率,峰值响应波长在人眼视觉敏感的550nm附近,用来做环境光传感时,输出的电信号和人眼感知的光照强度匹配度很高,不需要额外做复杂的光谱校正算法,这也是它在民用光照检测设备里被大量采用的核心原因。金属管帽的光学窗口采用平面透光玻璃设计,玻璃和金属管帽之间采用高温熔封工艺,气密性达到军标级要求,在潮湿、多粉尘的工业现场使用时,不会因为外界水汽侵入管芯导致性能衰减,相比塑封光电二极管,环境耐受能力提升一个量级。
建模过程中,管芯部分的结构还原需要贴合实际生产工艺:管座上方的硅光芯片通过导电银浆烧结在金属基座上,芯片表面覆盖有二氧化硅钝化层和增透膜,两根金丝分别从芯片的正负极引出,连接到管座对应的引脚焊盘上,管帽内部的空腔做了涂黑处理,避免管内壁的杂散光反射干扰芯片的受光精度,这部分细节如果在建模时省略,后续做整机光路仿真时会出现明显的误差,导致仿真得到的光响应角度和实际器件参数不符。实际选型应用时,这款器件的受光角度约为±50°,在结构设计时如果需要收窄检测视场,可以在管帽上方额外加装黑色遮光套筒,套筒内径和管帽外径做间隙配合,配合公差控制在0.1mm以内,避免杂光从套筒缝隙进入受光面。
安装固定方面,TO-39封装的器件有两种主流固定方式,一种是直接将引脚插入PCB焊盘焊接,依靠焊盘的附着力固定,适合振动较小的室内设备场景;另一种是在PCB板上预留和管帽外径匹配的安装孔,加装金属压圈将管帽压紧固定,适合车载、户外工控等振动冲击较大的场景,建模时需要预留压圈的安装空间,压圈的厚度一般不超过1mm,压紧后不会遮挡光学窗口的有效受光区域。另外需要注意,这类硅光电二极管的引脚是可焊性镀锡处理,焊接时温度不能超过260℃,焊接时长控制在3秒以内,建模时不需要额外标注焊接工艺参数,但在做整机装配的干涉检查时,要给焊接烙铁头预留足够的操作空间,避免焊接时烫伤管帽的玻璃窗口。
从电路适配的角度,这款器件的输出为光电流信号,光照强度越高,反向导通的光电流越大,后续搭配跨阻放大电路就能将光电流转换为可被ADC采集的电压信号,建模时不需要还原内部的半导体掺杂结构,但要准确还原引脚的极性位置,靠近管座定位凸点的引脚为负极,另一根为正极,避免PCB设计时出现引脚极性接反的问题。在做设备整机的结构堆叠时,光电二极管的受光面要和设备外壳的透光窗口平行,两者之间的距离控制在2mm以内,距离过大会导致视场角收窄,距离过小则容易在装配时刮花管帽的玻璃表面,透光窗口的透光率要在90%以上,尽量选用无偏色的透明PC或者亚克力材料,避免改变入射光的光谱成分,影响检测精度。
