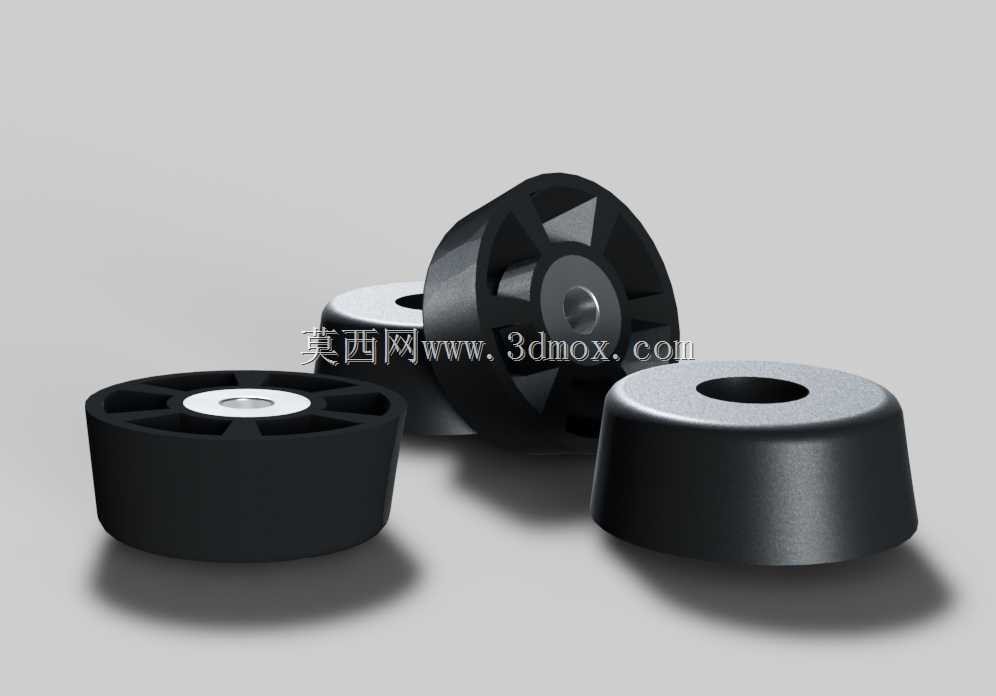

M5规格圆形橡胶防振支撑脚结构设计

　　这类圆形防振支脚是工业设备、小型机电产品里极为常用的隔振支撑部件，日常做结构选型时经常会碰到需要兼顾支撑稳定性与振动隔离的场景，比如桌面级小型检测设备、实验室分析仪器、小型输送线的端部机架、家用小型机电产品的底部支撑，都能见到这类部件的应用。它的核心作用是在设备与安装基面之间形成一层弹性缓冲层，既可以阻断设备运行时产生的振动向安装基面传递，避免振动传导引发的结构共振、噪音扩散，也能缓冲外部环境的振动传递到设备内部，保护设备内部的精密元器件不受振动冲击影响。这款支脚采用橡胶作为主体弹性材质，橡胶本身的阻尼特性可以有效消耗振动能量，相比硬质塑料或者金属支脚，隔振效率有明显优势，同时橡胶材质的静摩擦系数较高，

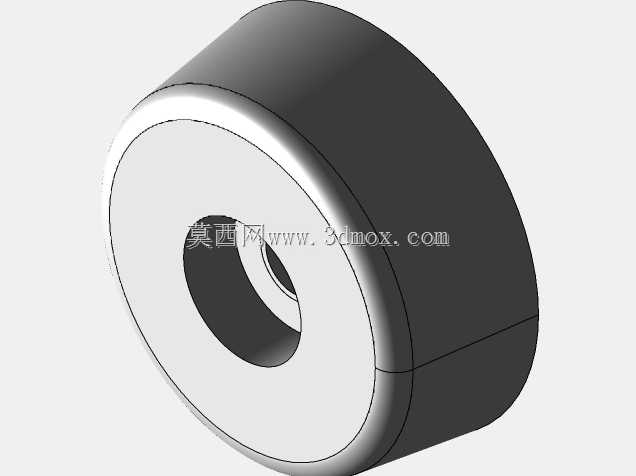

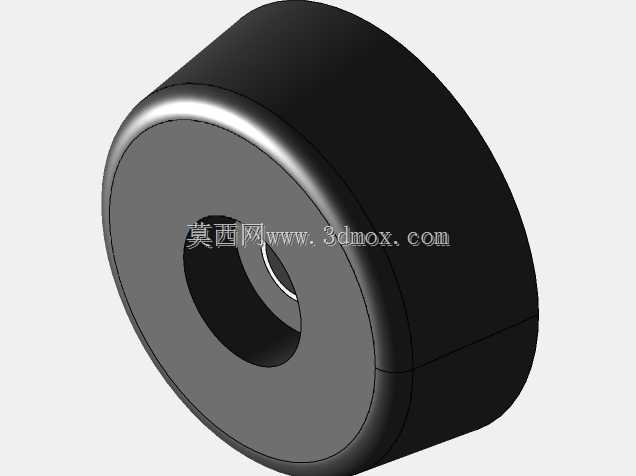

　　放置在光滑的台面或者地面上时可以提供足够的摩擦力，避免设备运行过程中出现滑移移位的问题。设计上采用圆形的外轮廓，没有尖锐的棱角，一方面是安装时不会刮伤安装基面的漆面或者台面材质，另一方面圆形结构在各个方向上的受力均匀性更好，不会因为设备摆放时的微小倾斜出现局部应力集中的问题，长期受压也不容易出现局部开裂、变形的情况。支脚中心预留了适配M5规格螺钉的屏蔽通孔，通孔直径为5.4mm，这个尺寸设计既可以保证M5规格的固定螺钉能够顺利穿过，预留的微小间隙也能抵消安装时的孔位偏差，降低安装对位的难度，同时屏蔽式的通孔设计可以让螺钉头部完全沉入支脚内部，不会出现螺钉头突出支脚底部刮伤接触面的问题，也能避免螺钉长期暴露在外部环境中出现锈蚀。

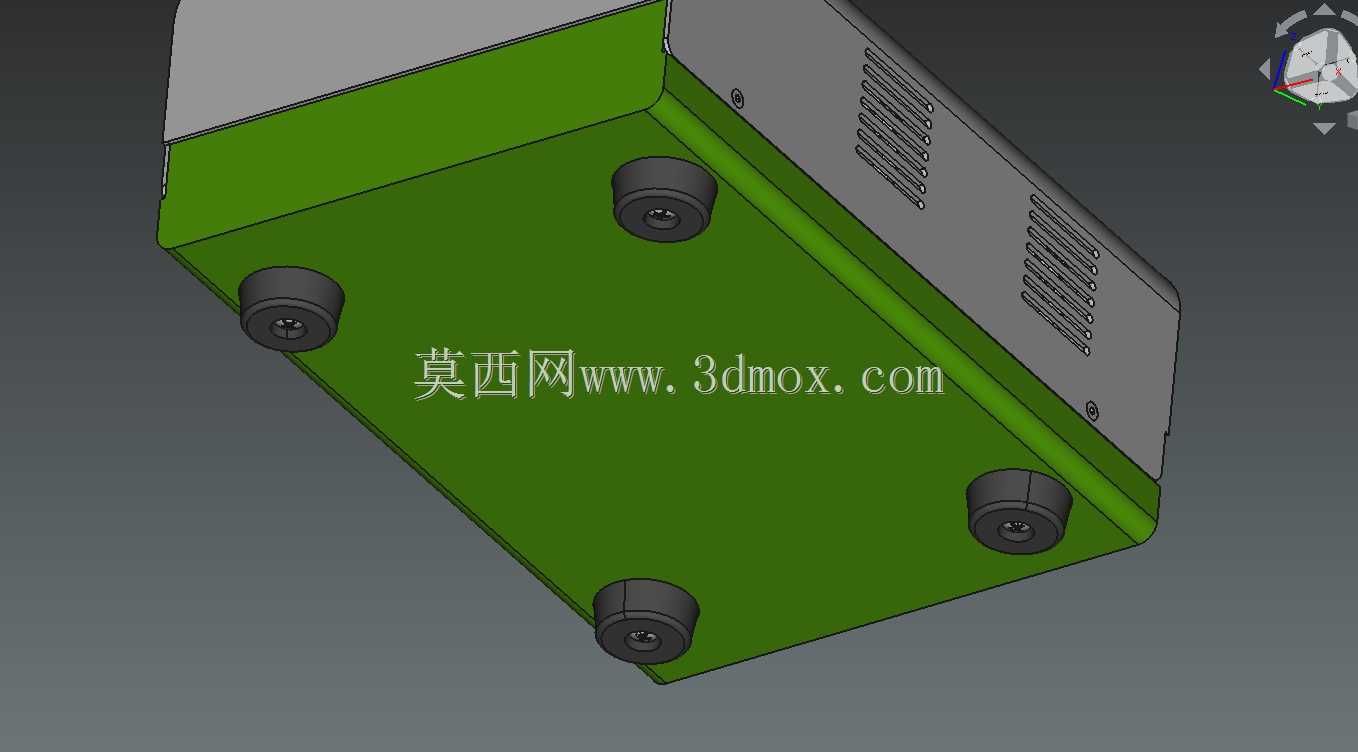

　　从安装边界来看，这类支脚的高度较低，重心贴近安装基面，支撑稳定性更好，不会因为支脚过高导致设备整体重心上移引发晃动，安装时只需要在设备底部的安装梁或者底板上预制对应的M5螺纹孔，将螺钉穿过支脚中心孔拧入螺纹孔即可完成固定，安装操作十分便捷，不需要额外的复杂固定结构。在做结构设计时，这类支脚的选型需要匹配设备的整体重量，单支支脚的承重范围要留有足够的余量，避免长期过载导致橡胶出现永久压缩变形，丧失隔振效果，同时橡胶的硬度选择也要匹配设备的振动频率，硬度偏高的橡胶适合承重较大、振动频率较高的设备，硬度偏低的橡胶则适合小型精密仪器、对隔振要求更高的场景。支脚的底部做了平整的接触面设计，可以保证和安装基面完全贴合，不会出现局部悬空的情况，保证支撑力均匀分布，顶部和设备接触的面也做了对应的平面处理，和设备底板贴合紧密，不会出现安装间隙导致的松动问题。
