IP67级DPDT金属按钮开关三维结构

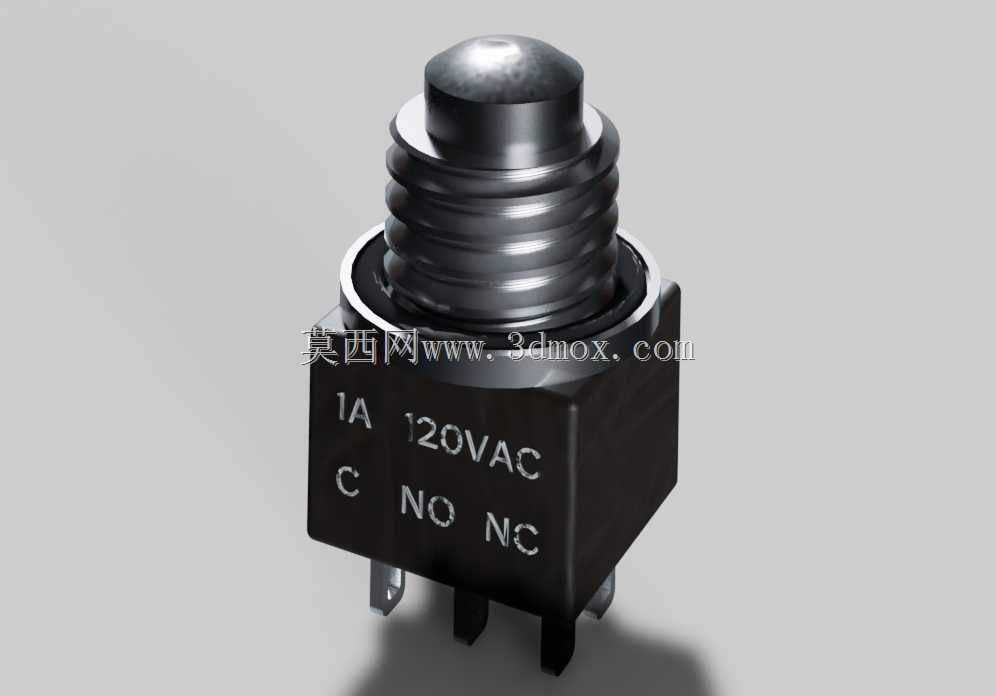

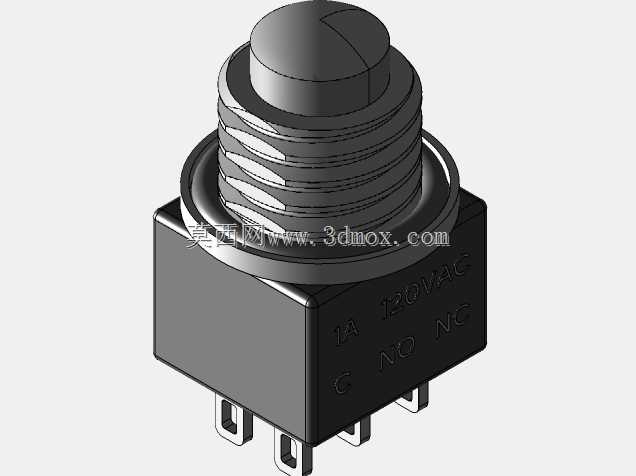

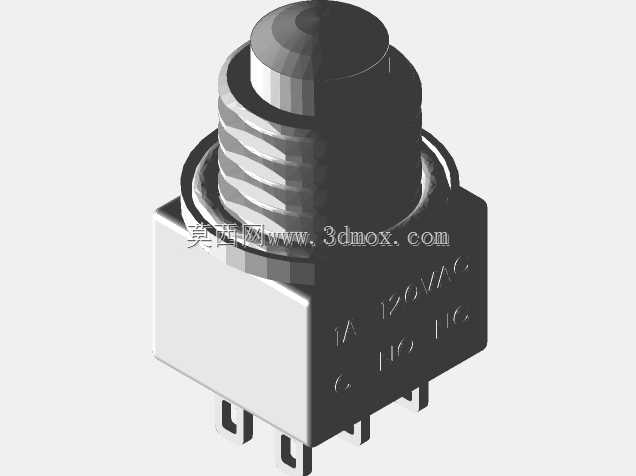

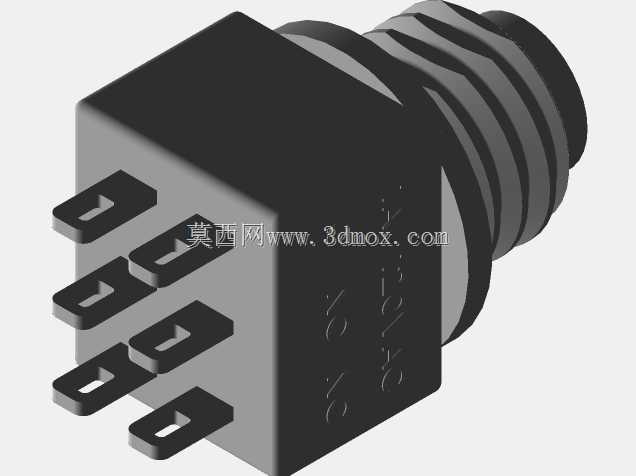

　　这款双极双掷瞬时按钮开关，在户外小型电控设备、手持检测仪器、工业现场便携操作终端的设计选型中出镜率不低，核心优势是IP67的防护等级，能应对溅水、粉尘弥漫的工况，不少户外施工用的便携控制盒、食品加工生产线的旁置操作按钮都会选用同规格产品，避免日常清洁冲水、车间浮尘侵入内部触点引发接触不良。从结构设计来看，顶部采用圆弧凸起的金属按动头，按压行程短、反馈清晰，操作时不需要施加过大的按压力，适合频繁点动的操作场景；主体外壳采用耐高温绝缘工程材质，表面丝印清晰标注触点定义与额定参数，公共端、常开端、常闭端的引脚布局规整，直插式引脚适配常规PCB板焊接工艺，也可搭配接线端子做线束压接，适配不同的装配需求。

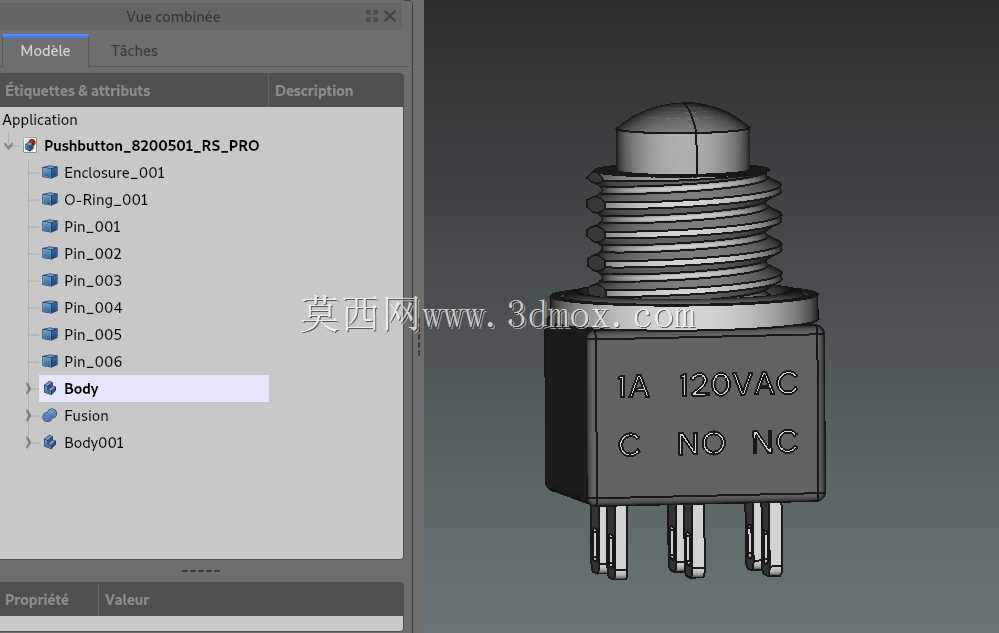

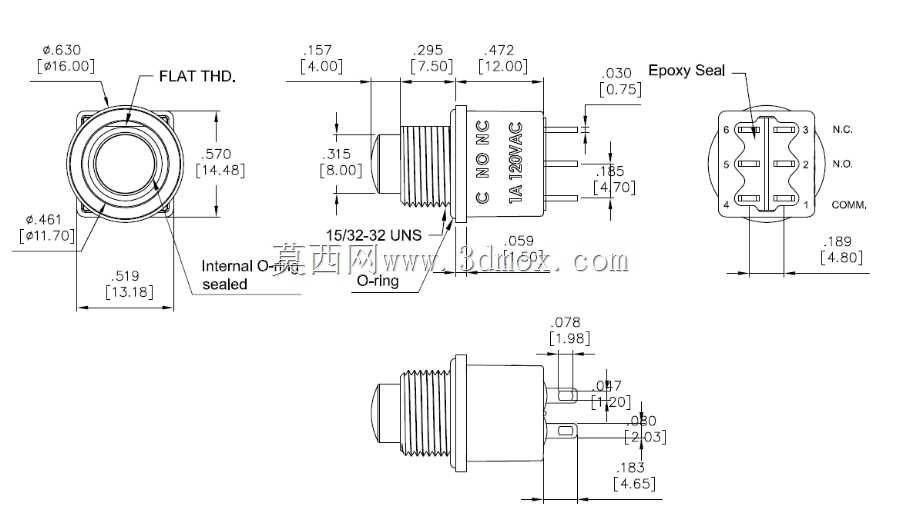

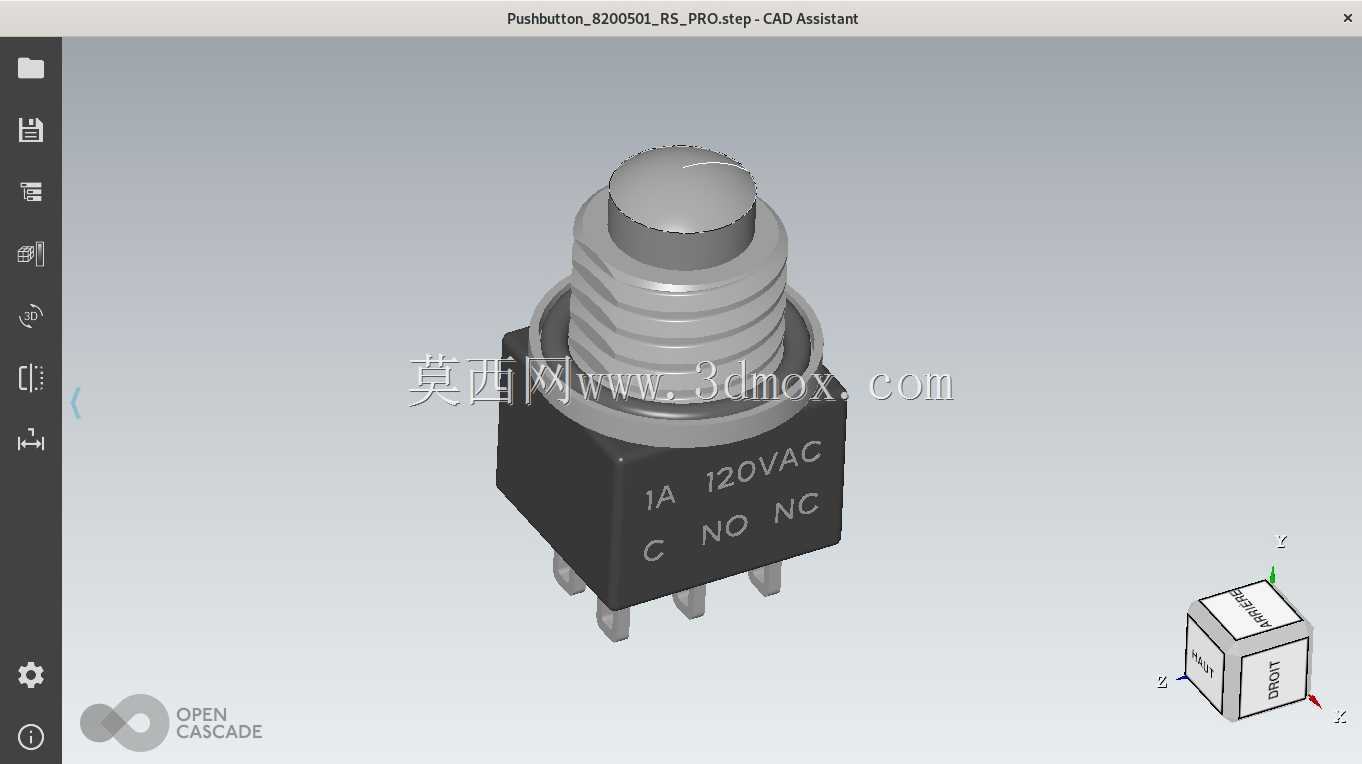

　　安装结构上采用15/32英寸的外螺纹设计，适配12mm直径的面板开孔，安装时从面板正面穿入，背面搭配对应规格的六角防松螺母锁紧，不需要额外的卡扣结构，面板厚度适配范围广，从1mm的薄金属钣金到5mm的工程塑料面板都能可靠固定，螺纹配合处自带密封胶圈，拧紧后能实现面板处的防水密封，和按钮头部的密封结构配合，达成整体IP67的防护能力。做三维建模时，要重点还原螺纹的牙型精度、引脚的位置度、按动头的伸缩行程间隙，避免装配干涉；外壳上的标识凹刻要和实物比例一致，触点引脚的厚度、间距要符合焊接工艺要求，不能出现引脚过细无法过波峰焊、间距过小容易连锡的问题。实际选型应用中，要注意这款开关的额定负载参数，搭配阻性负载时可在额定电压下稳定工作，

　　带感性负载时要预留足够的降额余量，避免触点拉弧烧蚀；安装时要注意螺母的锁紧扭矩，过大的扭矩会导致塑料外壳开裂，扭矩不足则容易在设备震动时出现松动，日常维护时不需要拆解开关本体，定期清理按动头周边的积尘异物即可保证操作顺畅。
