M4转M6压接卷曲螺母薄壁安装结构

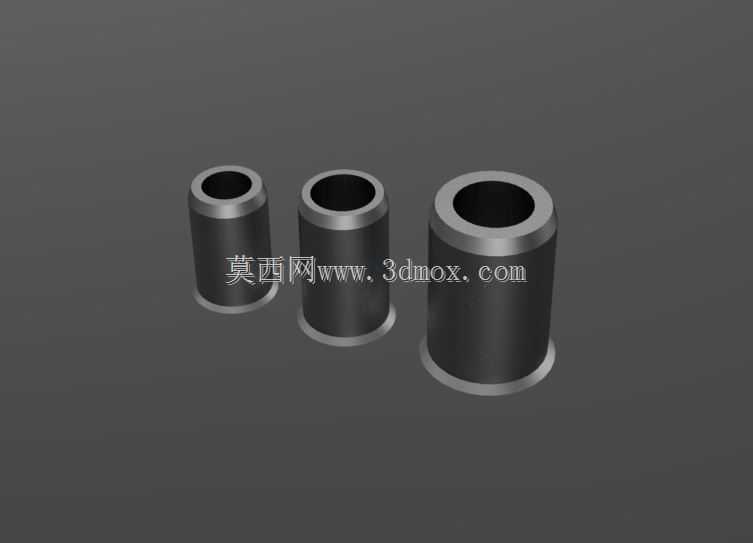

　　在薄板类构件的螺纹连接场景中，常遇到基材厚度不足、背面操作空间受限无法使用常规螺母锁紧的问题，这类压接式卷曲螺母正是为解决该类工况设计的专用紧固件。从结构形态来看，该系列螺母为带法兰边的筒状结构，一端带有外翻的环形压接法兰，筒身外壁做了滚花或防滑齿结构，压装时法兰边嵌入薄板预制的安装孔内，通过压接设备施加轴向压力让筒身端部在薄板背面卷曲变形，形成与正面法兰边对夹的锁紧结构，无需在薄板上攻丝，也不需要从背面进行螺母对位操作，仅从单侧即可完成全部安装流程，适配厚度0.8mm到3mm不等的金属薄板、塑料壳体等基材。

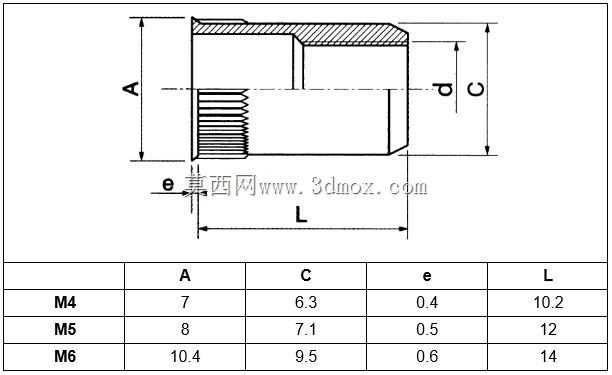

　　设计过程中首先要匹配螺纹规格的转换需求，该系列覆盖M4到M6的螺纹转接，筒体内壁全程加工标准内螺纹，螺纹精度满足普通机械连接的6H公差要求，可适配对应规格的公制机螺钉，实现不同螺纹规格的安装需求过渡。安装边界方面，压接前需要在薄板上预制对应直径的安装孔，孔位公差控制在H12级别即可，孔边不允许有大于0.2mm的毛刺，避免压装后出现贴合间隙；压装时需要保证压头与安装孔的同轴度，偏差不超过0.1mm，防止压接后螺母出现倾斜导致螺纹轴线与板面不垂直，影响后续螺钉装配的顺畅度。

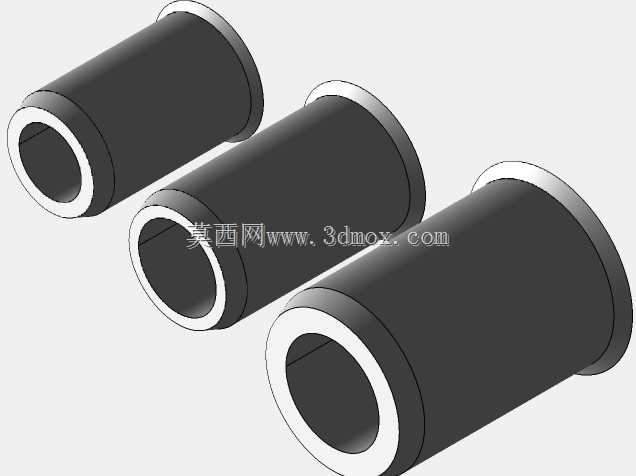

　　实际应用场景覆盖机箱机柜生产、电子设备壳体装配、汽车内饰薄板固定、家用电器外壳组装等多个领域，相比传统的拉铆螺母，这类卷曲压接螺母的抗扭转性能更优，压装后筒身与板材的接触面积更大，承受振动载荷时不容易出现松脱转动，同时法兰边的存在可以分散锁紧时的压应力，避免薄板材被压溃变形。建模过程中需要重点关注压接变形段的尺寸预留，筒身伸出板材背面的长度要匹配卷曲后的成型尺寸，过长会导致压接后背面凸起过高影响内部构件装配，过短则会出现卷曲量不足导致锁紧力不够，容易从安装孔中脱出；法兰边的厚度也要根据板材硬度做适配，硬度较高的冷轧钢板适配稍薄的法兰边，较软的铝合金或塑料板材则需要适当增加法兰厚度，避免压装时法兰嵌入板材过深破坏基材表面。

　　选型时需要根据实际安装的板材厚度、承载载荷大小选择对应规格的螺母，M4规格的螺母适配的螺钉锁紧扭矩建议控制在2.5N·m以内，M6规格的锁紧扭矩不超过6N·m，避免扭矩过大导致螺纹滑牙或者板材变形；如果应用在有防腐要求的户外场景，可以选择表面做镀锌或达克罗处理的型号，普通室内场景采用常规镀彩锌处理即可满足防锈需求。
