空对空热电冷却组件珀耳帖散热结构

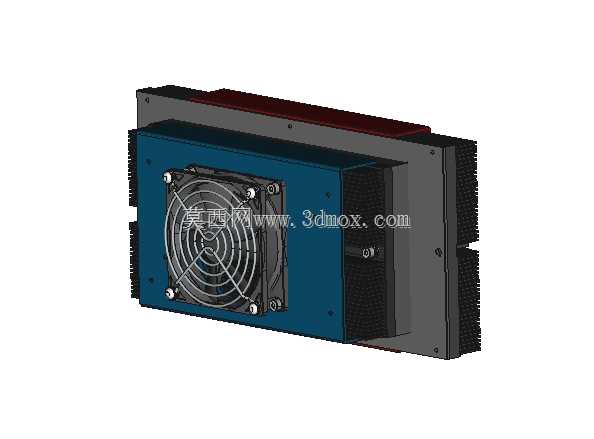

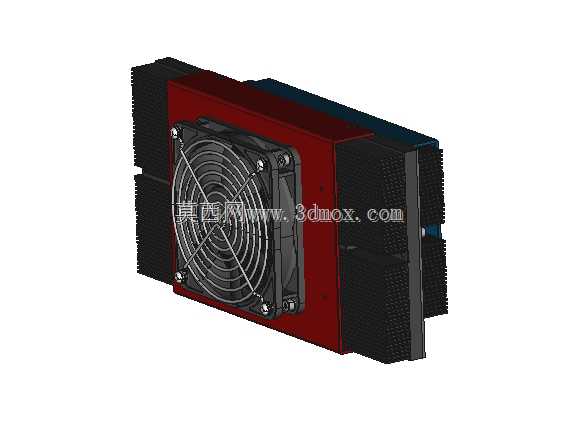

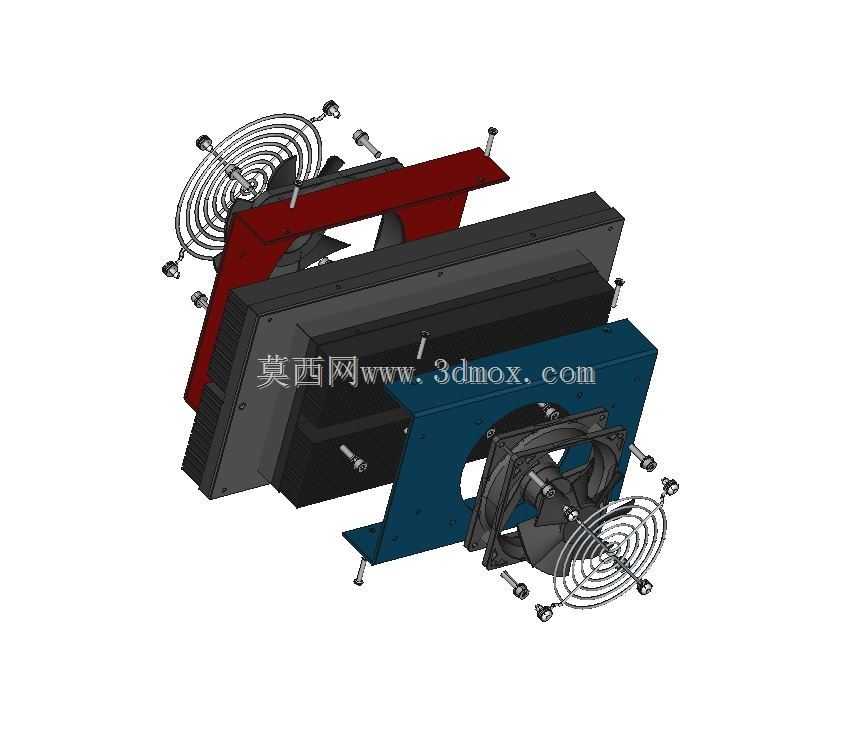

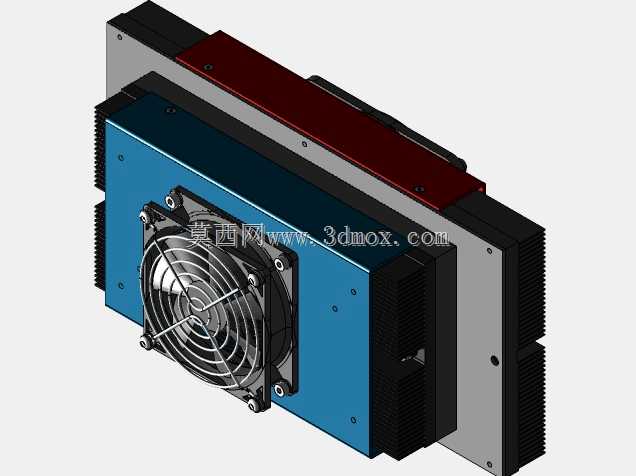

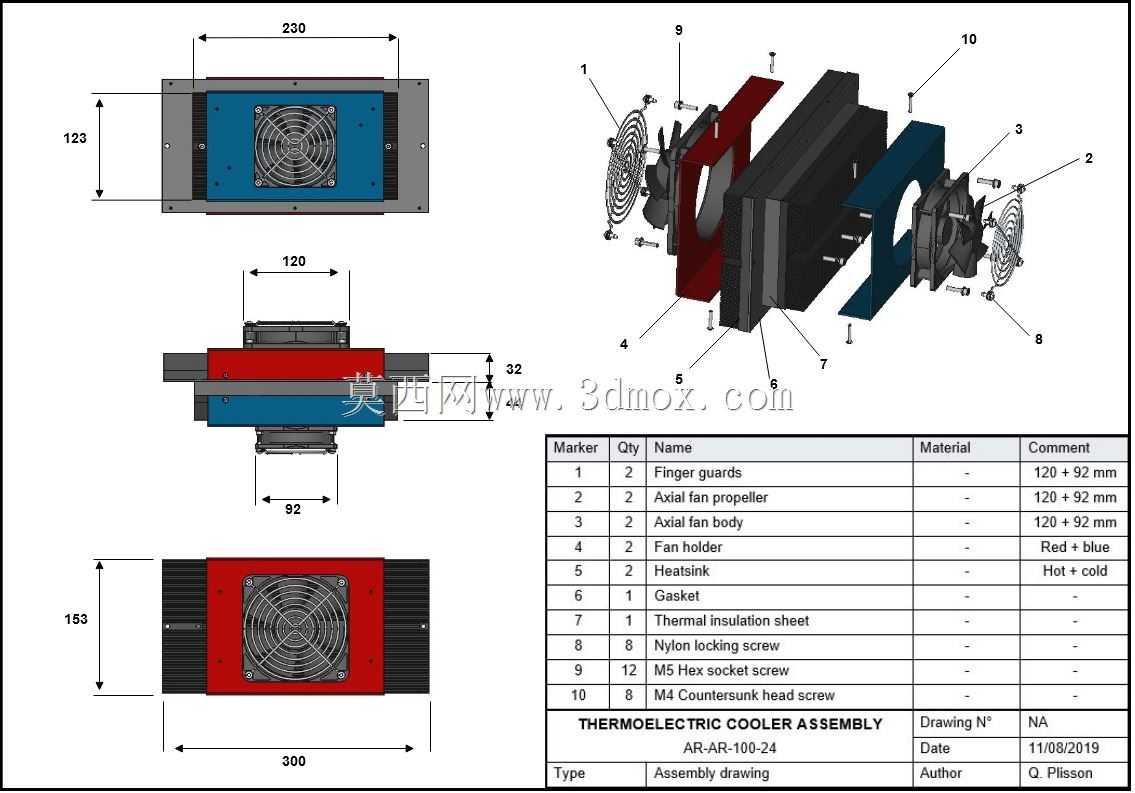

　　这款空对空热电冷却组件，核心基于珀耳帖效应实现跨界面热量搬运，主要面向密闭机柜、小型精密温控舱、户外电子设备舱这类需要无冷媒主动散热的场景，尤其适配无法布置压缩制冷回路、对振动敏感的精密仪器温控需求。从结构设计来看，组件采用双侧风道布局，冷端与热端分别配置独立的散热鳍片组，冷侧鳍片直接对接需要控温的密闭腔体内循环风道，热侧鳍片搭配轴流风扇直排外部环境空气，冷热端之间通过隔热承压层完成结构固定，既阻断冷热端的直接热传导损耗，也保证整体结构的安装刚度。设计过程中特意省略了外部不可见的内部接线、接口封装材料等非结构要素，建模时重点还原了外部安装的全部边界特征：组件四周预留的安装孔位采用统一的孔距规格，可直接适配标准机柜的安装梁尺寸，

　　风扇侧的防护网罩采用金属丝编织结构，既保证通风量也能避免异物触碰扇叶造成故障。鳍片部分采用等间距直齿设计，在保证散热面积的同时降低风阻，配合风扇的额定风压可以在紧凑的安装空间内形成稳定的穿堂风路，避免鳍片间出现涡流滞区影响散热效率。冷热端的导热基板采用平整加工面设计，实际装配时可配合导热硅脂或导热垫贴合珀耳帖模块表面，降低接触热阻。组件侧面预留的走线槽位可以隐藏供电线路，避免线缆干涉风道或者被外部构件剐蹭。从安装边界来看，整体厚度控制在常规壁挂式散热组件的通用尺寸范围内，不需要对原有设备舱体做大规模改造即可替换原有被动散热结构，风扇的供电接口采用标准接插件，可直接对接常见的直流供电回路。在实际选型应用中，这类组件不需要加注冷媒，

　　也不存在压缩机运转的机械磨损，长期运行的维护成本远低于传统压缩制冷单元，适合在无人值守的户外站点、小型实验温控装置、激光设备温控舱这类场景中使用，建模时还原的所有外部安装特征，都可以直接用于设备集成阶段的干涉检查、安装孔位匹配、风道布局仿真，不需要二次测绘外部结构尺寸。
