垂直轴阻力型立式风车结构设计

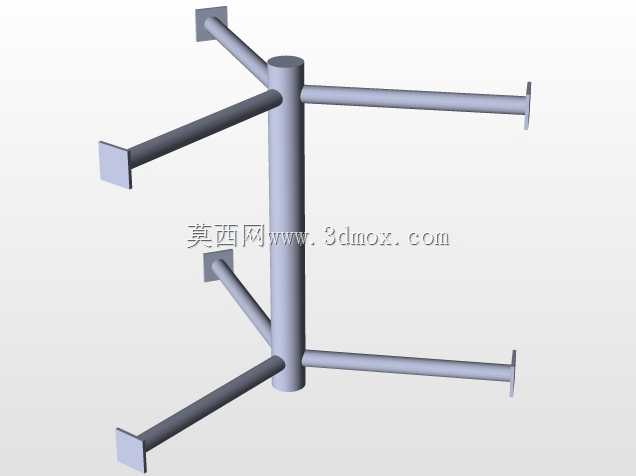

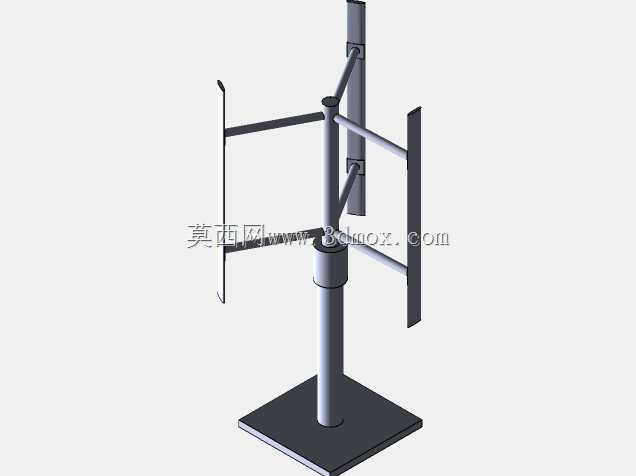

　　这类垂直轴结构的风车，在分布式风能采集场景中适配性极强，不像水平轴风机需要复杂的对风转向机构，不管是城区楼宇间的紊流风场、山区起伏地形的多变风向，还是沿海滩涂的不定向阵风，都能有效捕捉风能完成能量转换，不需要额外加装偏航系统，后期运维的结构复杂度大幅降低。从结构设计逻辑来看，整体采用方型底座加单立柱的承载形式，方形安装底座预留了足够的螺栓固定点位，安装时可直接通过膨胀螺栓固定在混凝土基础或者钢结构平台上，底座的平面尺寸经过载荷校核，能够承受常规风速下叶片转动带来的倾覆力矩，不会出现运行时的晃动偏移。立柱采用分段式圆柱结构，下部为固定支撑段，中部预留了旋转轴的安装定位台阶，上部通过横向支撑杆件连接三片垂直布置的平板叶片，

　　叶片与支撑杆的连接位置设置了加强固定座，避免长期受交变风力作用出现连接松动。叶片采用对称平板式阻力型结构，不需要复杂的翼型曲面加工，生产制造的工艺门槛更低，三片叶片沿立柱周向120度均匀分布，不管哪个方向来风，都能保证至少有一片叶片处于有效受风区域，启动风速阈值更低，在低风速区域也能顺利启动运行。横向支撑杆件采用等长度设计，保证叶片旋转时的动平衡，杆件与立柱、叶片的连接节点都做了应力分散处理，减少长期交变载荷下的疲劳损伤风险。设计过程中重点考虑了安装边界的适配性，整体结构的外轮廓旋转直径控制在合理范围，不会占用过大的安装空间，适合在小型离网供电场景、景观风能装置、教学演示实验台等场景使用，

　　立柱的高度可根据实际安装场景的风场条件做适应性调整，不需要改动核心的旋转连接结构。和传统水平轴风车相比，这种结构的旋转部件重心集中在立柱轴线上，运行时的振动更小，噪音水平更低，在对噪音有要求的居民区周边安装也不会产生明显的声污染，同时发电机等核心传动部件可以布置在立柱下部靠近底座的位置，后期检修维护不需要高空作业，运维的安全系数更高。叶片的平板结构也方便后期做防腐处理，在高盐雾的沿海区域使用时，只需要在叶片表面做常规的防腐涂层就能满足使用寿命要求，不需要像曲面翼型叶片那样做复杂的曲面防腐施工。
