小型立式拉索固定风电场发电装置

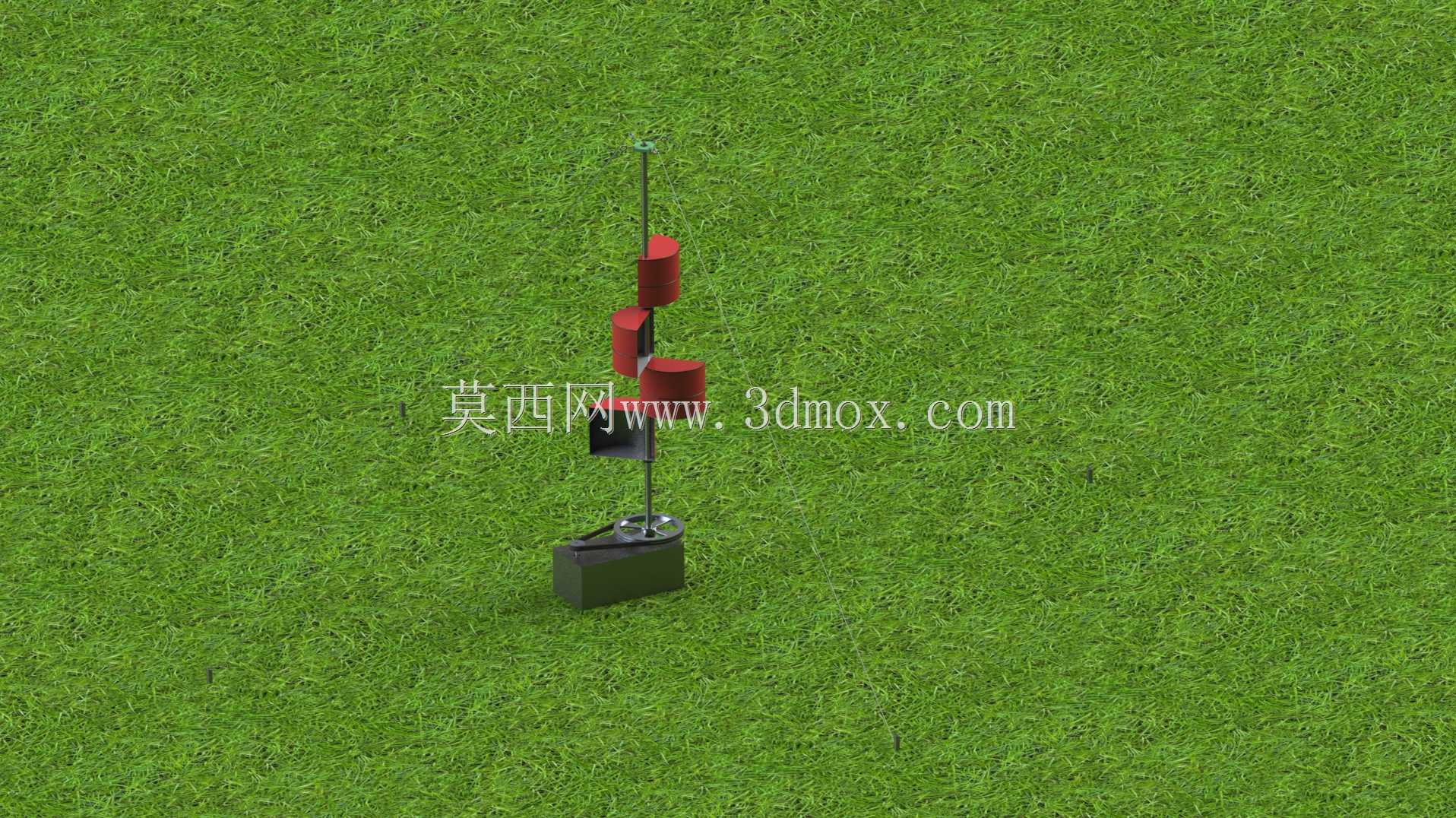

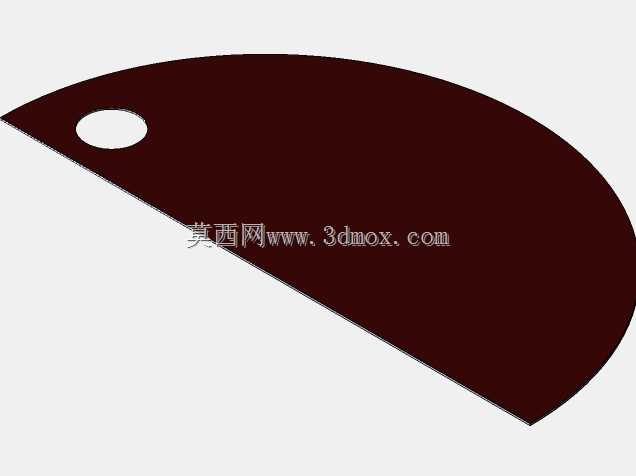

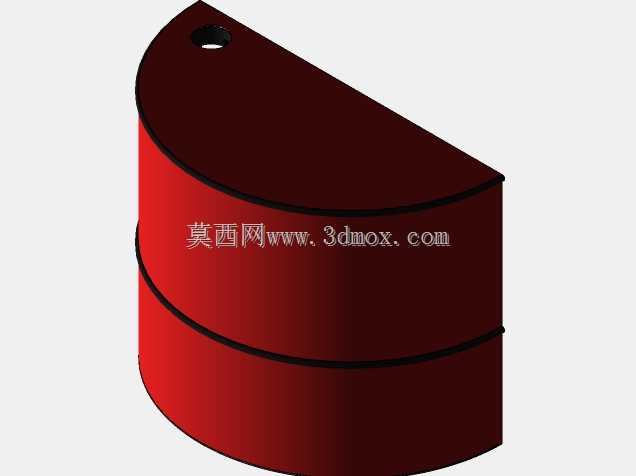

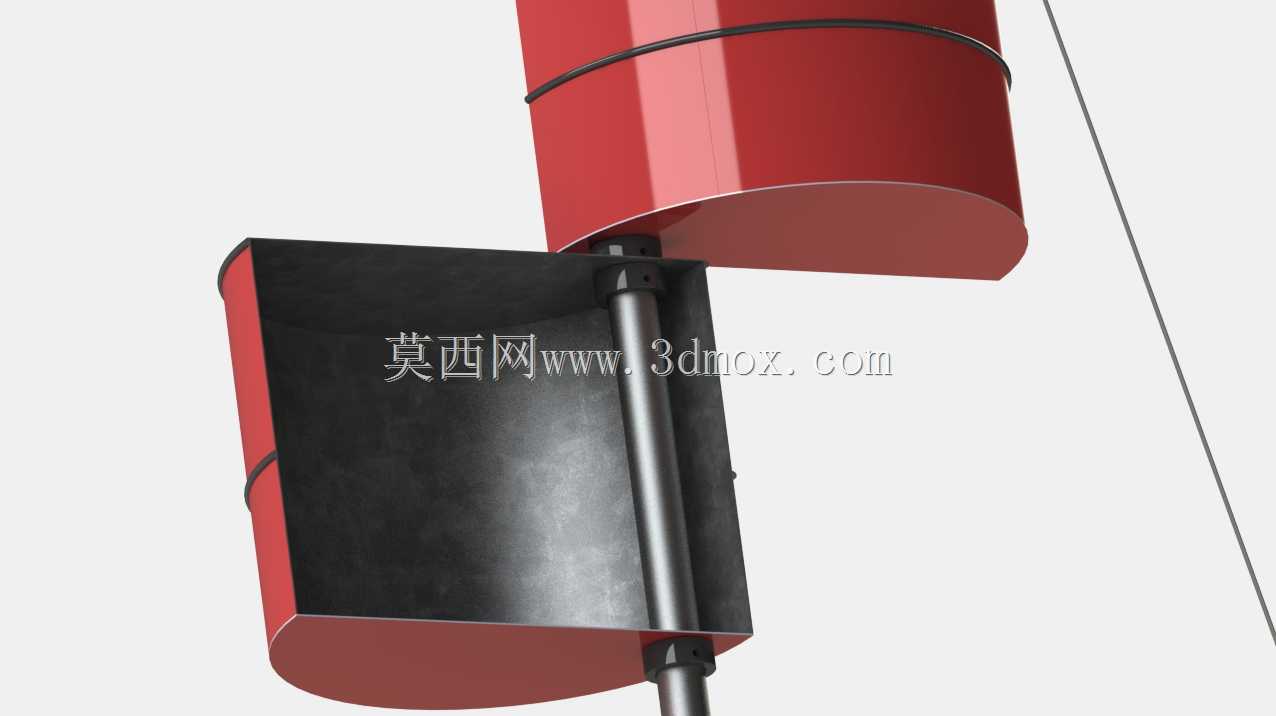

　　这款小型立式风电装置，主要面向离网场景下的小功率供电需求，常见于偏远散户居所、野外临时作业点位、小型户外监测站点这类无法接入公共电网的区域，可独立完成风能捕获到电能输出的全流程，为低功耗用电负载提供持续电力供给。区别于常规水平轴风机需要对风调整朝向的结构，该装置采用垂直轴风轮布局，来流风向任意变化时都能保持稳定的捕风效率，无需额外加装偏航调整机构，大幅降低了结构复杂度与后期运维的工作量。风轮部分采用分段式阻力型叶片组合设计，叶片沿中心立柱轴向错落排布，既可以降低低风速下的启动扭矩阈值，在每秒2米左右的微风环境下即可启动运转，又能通过分段结构分散风轮转动时的动载荷，避免长叶片带来的共振风险，提升长时间运行的结构稳定性。

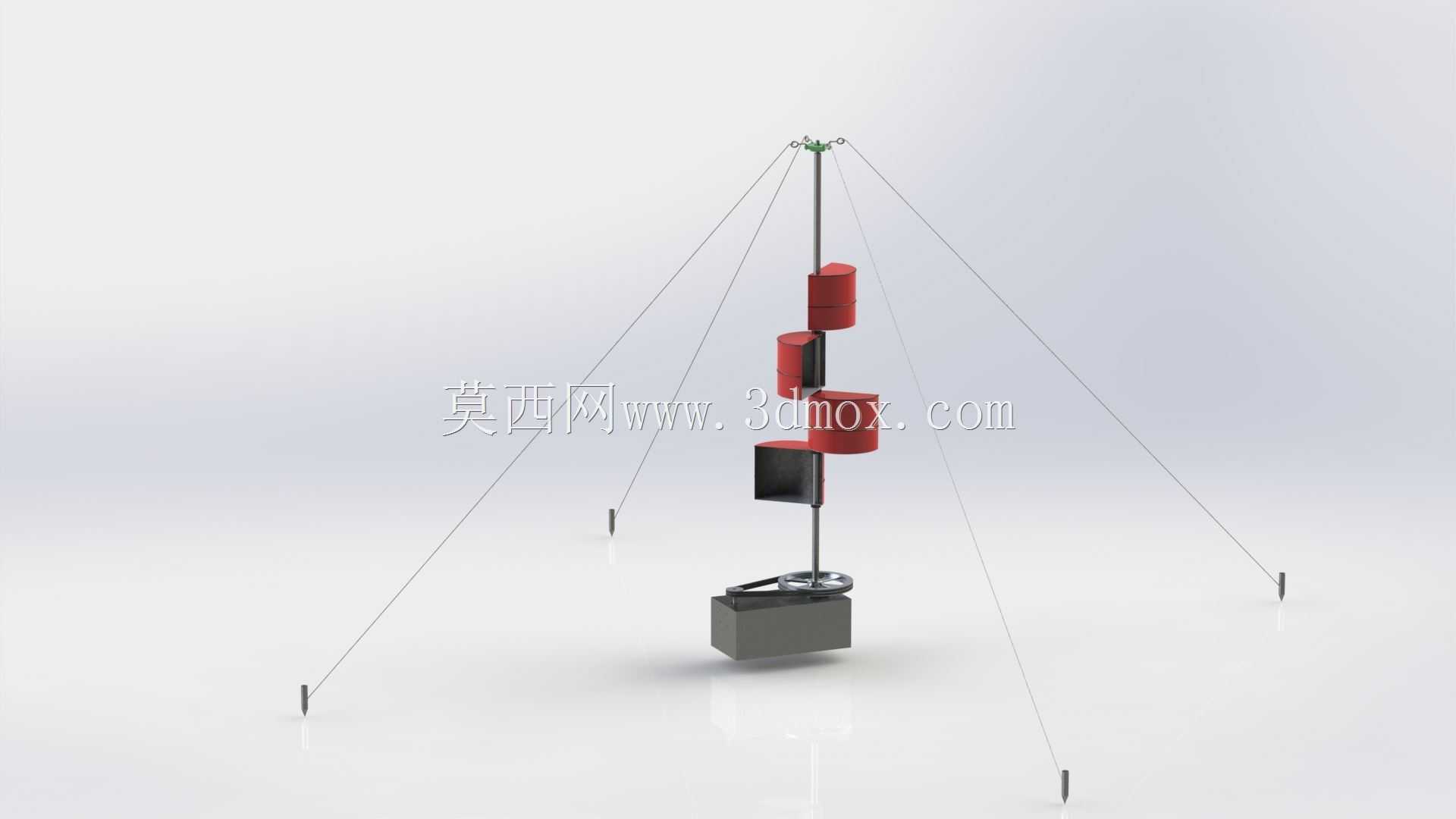

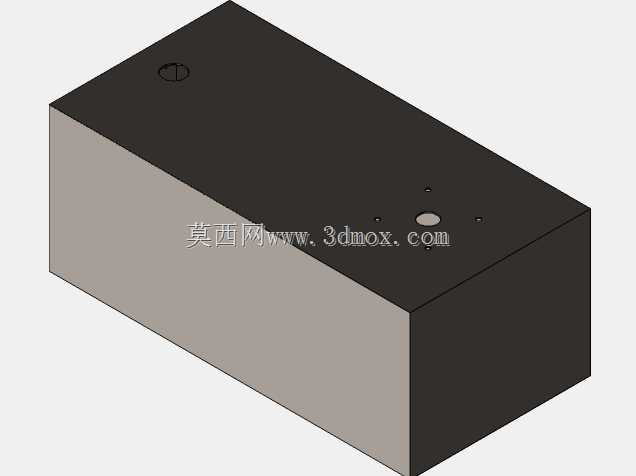

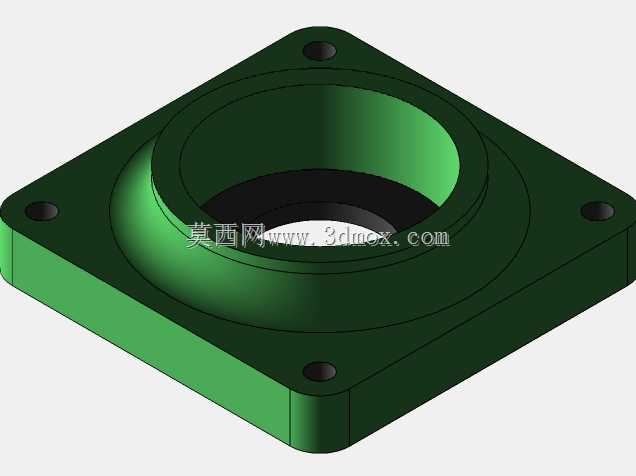

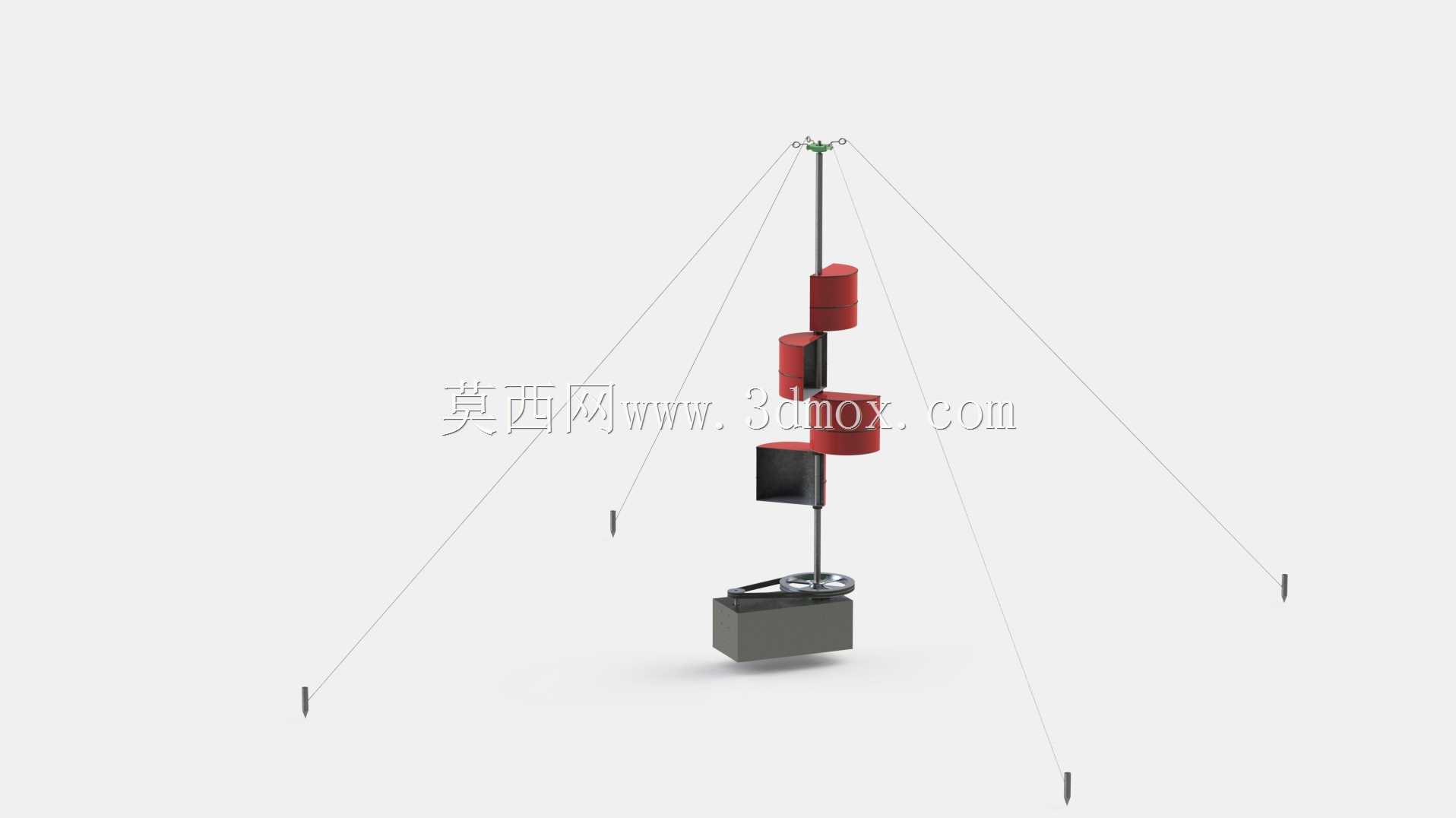

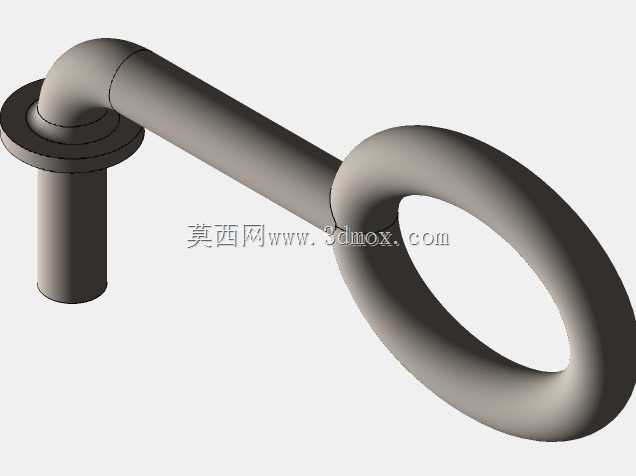

　　中心立柱底部设置集成式配重基座，基座内部整合了传动与发电模块，无需额外搭建高耸的塔架结构，整体安装高度可控制控制在3米以内，基座占地面积仅需0.4平方米左右，对安装场地的平整度要求较低，普通硬化地面甚至压实的土层都可完成布设。装置采用多根斜向拉索做张紧固定，拉索从立柱顶端附近的连接节点延伸至地面锚点，沿圆周方向均匀分布，可抵消不同方向强风带来的倾覆力矩，相比纯悬臂式立柱结构，抗风等级可提升两个层级，能够适应野外突发强对流天气下的载荷冲击。拉索与锚点的连接位置设置了长度调节结构，安装时可根据现场地面高差调整每根拉索的张紧度，保证立柱始终保持垂直状态，避免风轮转动时出现偏磨问题。叶片采用模块化快装结构，

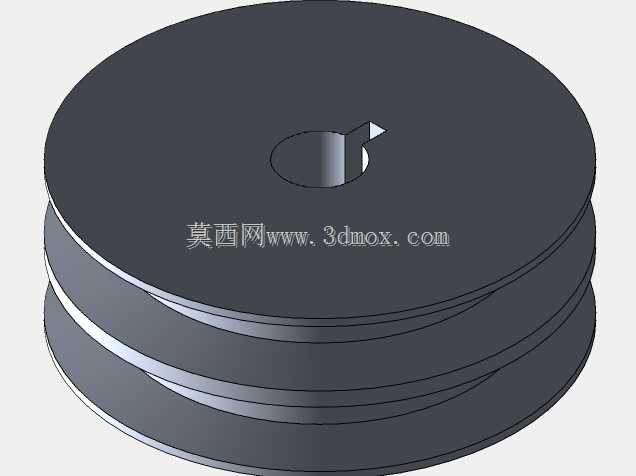

　　每段叶片都通过抱箍结构与中心立柱连接，运输过程中可全部拆解为零散部件，单一部件重量不超过15公斤，无需大型吊装设备，两名作业人员即可完成全部组装与架设工作，大幅降低了偏远区域的运输与安装成本。装置的发电模块直接集成在基座内部，传动路径极短，减少了机械传动环节的能量损耗，整体发电效率相比同功率水平轴小型风机高出15%左右，同时全封闭的基座结构可以阻挡野外沙尘、雨水侵入内部构件，适配高温、高湿、多沙尘的复杂户外环境，长期运行无需频繁拆解维护。
