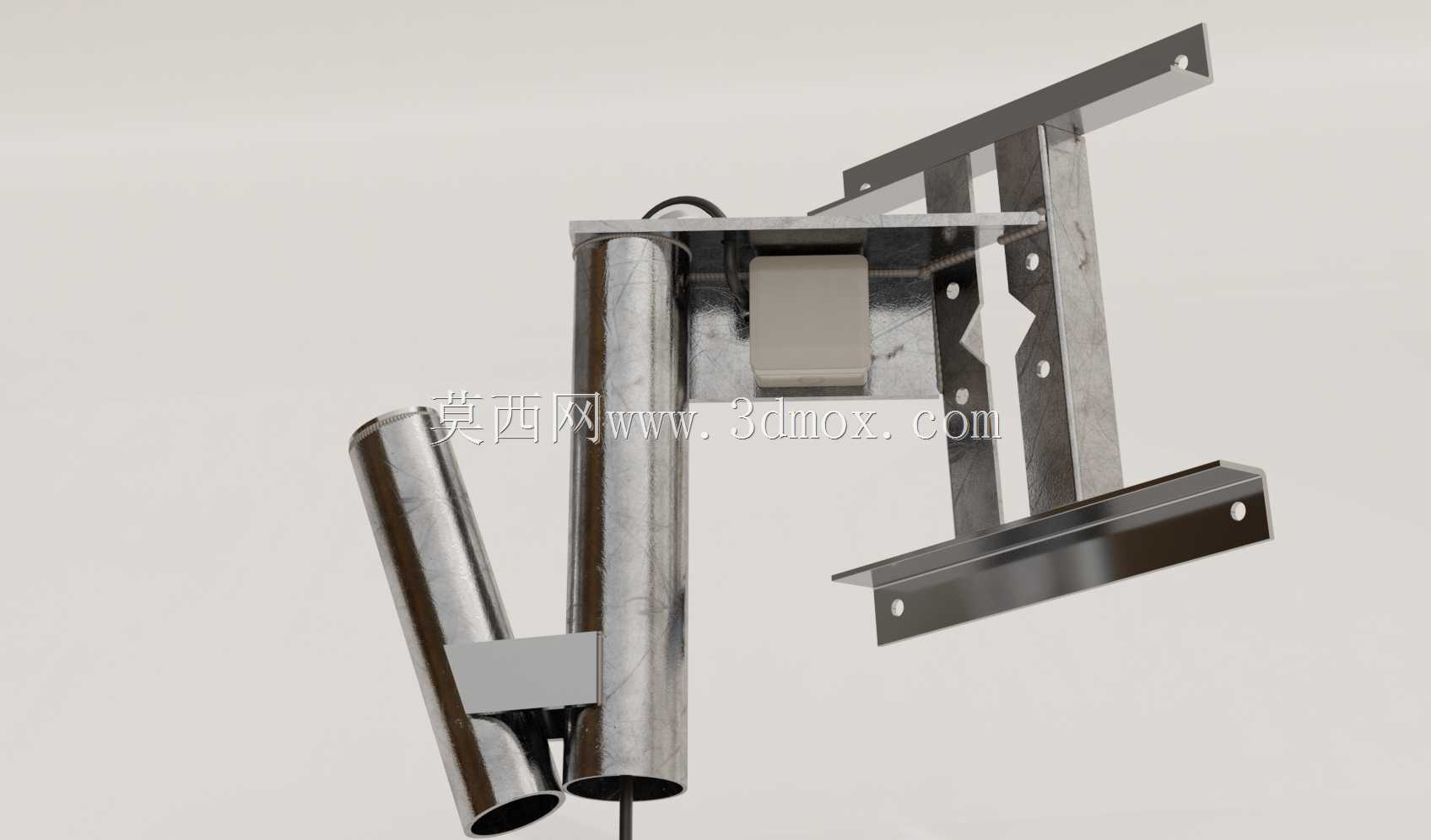

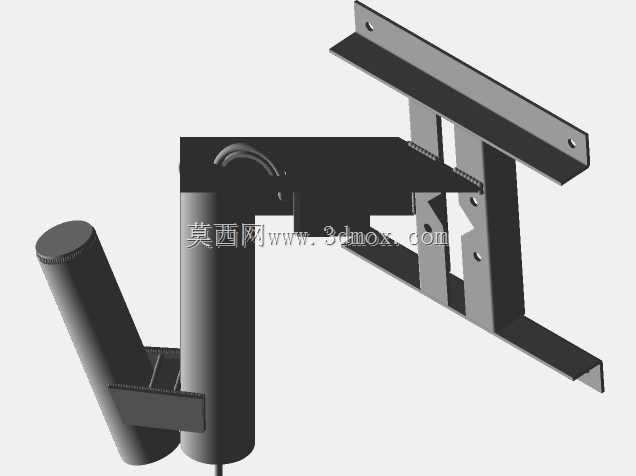

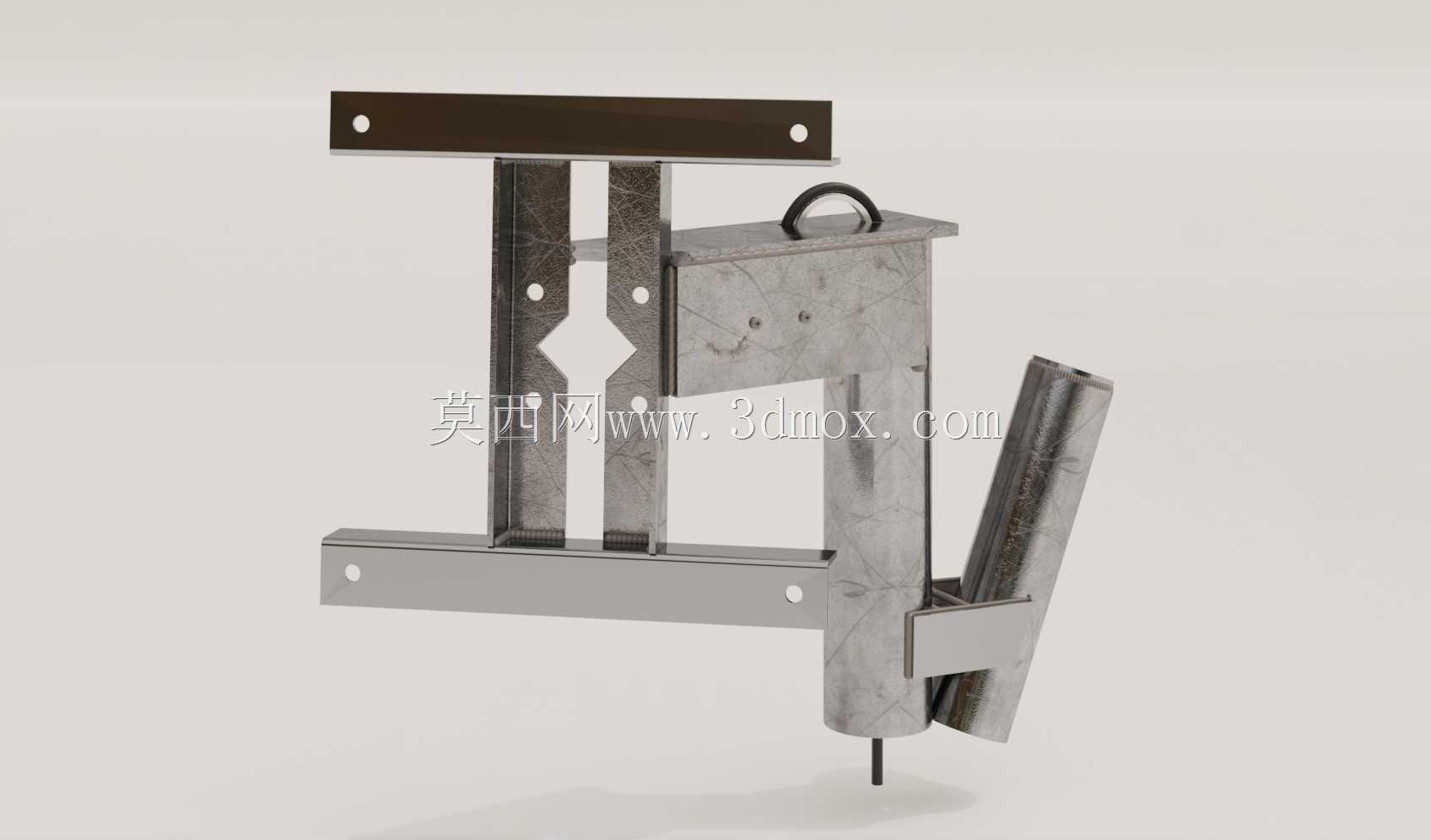

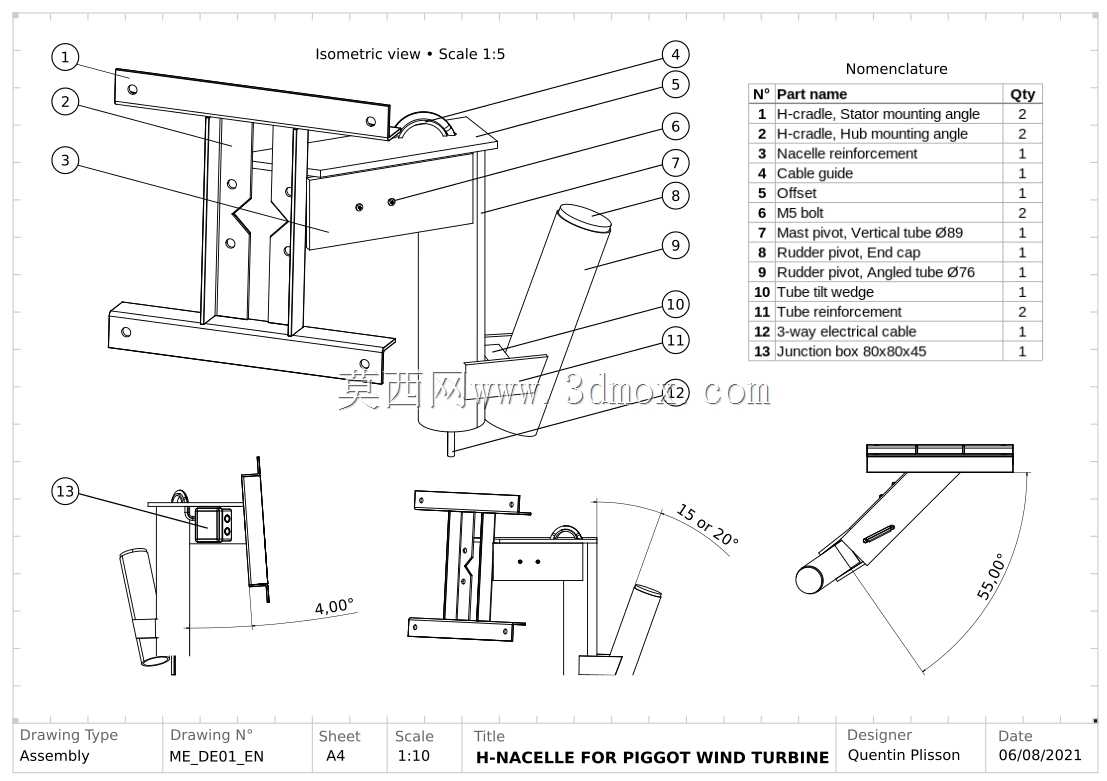

3米级Piggot风力涡轮机H型焊接风舱结构

　　该风舱结构应用于小型离网风力发电场景，适配标称功率1500W的水平轴风力涡轮机组，是连接风轮轮毂、发电机与尾舵转向机构的核心承载构件，多部署在乡村分布式供电、小型海岛基站供电、野外监测站点供电等场景，承担动力传导、部件承载、转向枢接的核心作用。结构整体采用H型框架作为主承载基体，上下布置的横向安装板预留标准螺栓孔位，上方横板用于整机与塔架顶端的回转支撑连接，下方横板预留发电机安装定位孔，可直接适配对应功率等级的永磁同步发电机安装，无需额外加工转接板件。中部竖向支撑采用扁钢与矩形管组焊成型，竖向构件上开设的菱形减重孔在保证结构抗弯抗扭刚度的前提下，有效降低了构件自重，减少塔架顶端的偏载力矩，提升整机运行的抗倾覆稳定性。

　　风舱侧部延伸出的枢轴管结构是尾舵的安装载体，方向舵通过销轴与该管段铰接，可在风向变化时带动整个风舱绕塔架竖轴回转，实现风轮自动对风，保证叶片始终处于最佳迎风角度，提升风能捕获效率。构件整体采用焊接工艺成型，所有焊缝均为连续角焊缝，焊接完成后需做去应力处理，避免长期交变载荷下焊缝出现疲劳开裂。主框架的型材选型经过载荷校核，竖向支撑采用标准壁厚矩形管，横向安装板采用热轧扁钢，所有安装孔位均按通用安装标准设计，可兼容市面主流的同功率级风力发电机配套部件，安装时仅需按孔位对齐穿入标准紧固件即可完成装配，无需现场二次焊接或切削加工。结构的安装边界充分考虑了现场运维需求，顶部预留的吊环结构可直接配合吊装工具完成整机塔顶吊装作业，

　　侧部的接线盒安装位可将发电机输出线缆规整收纳，避免线缆随风舱回转时出现缠绕、磨损问题。该结构的设计完全采用常规工程材料加工，无需特殊定制型材，普通具备焊接加工能力的小型机加工车间即可完成生产制造，大幅降低了小型风力发电机组的制造成本与运维门槛，适配分布式小型风电项目的低成本落地需求。
