多爪带翘舌防松锁片垫圈结构设计

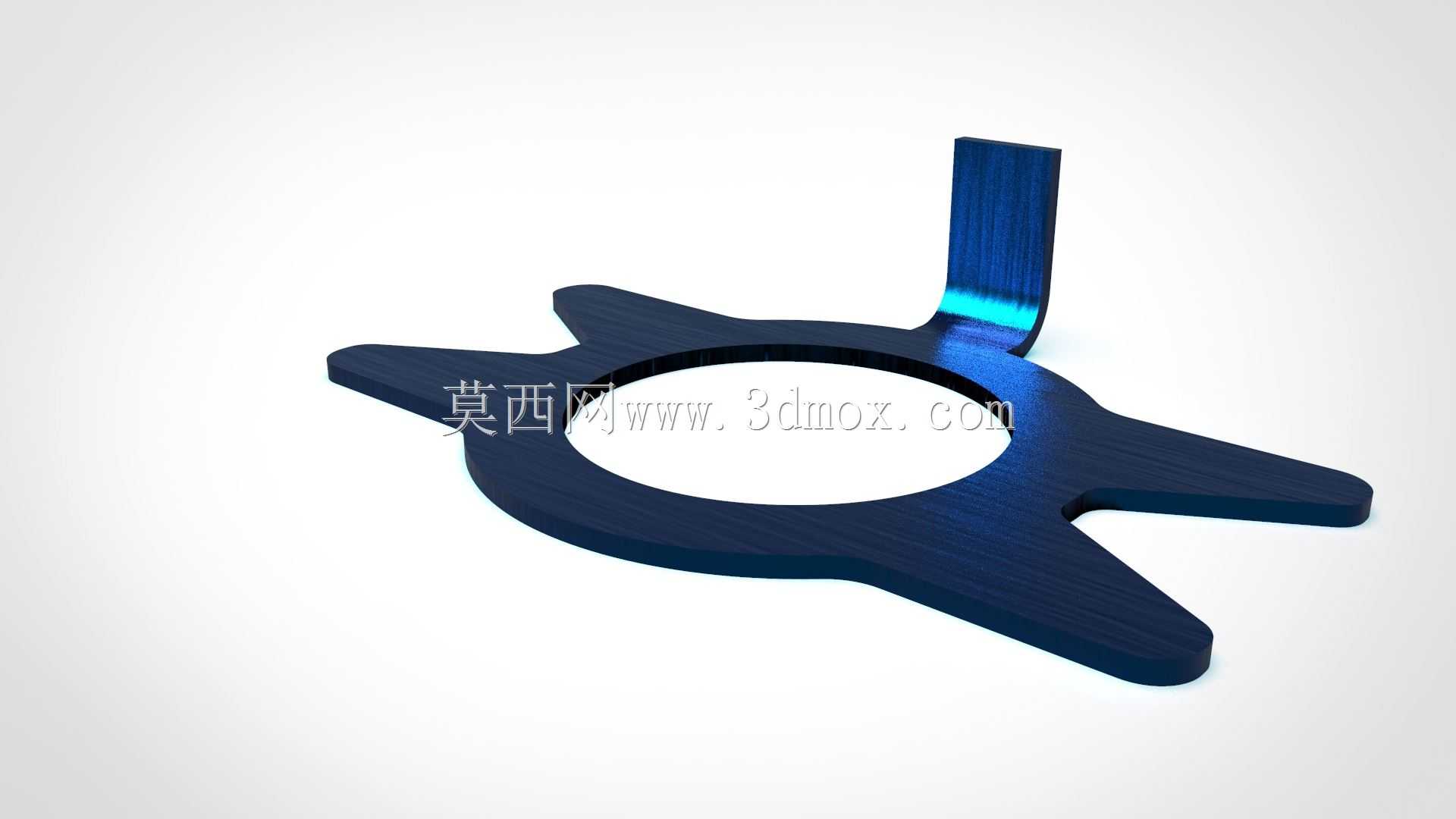

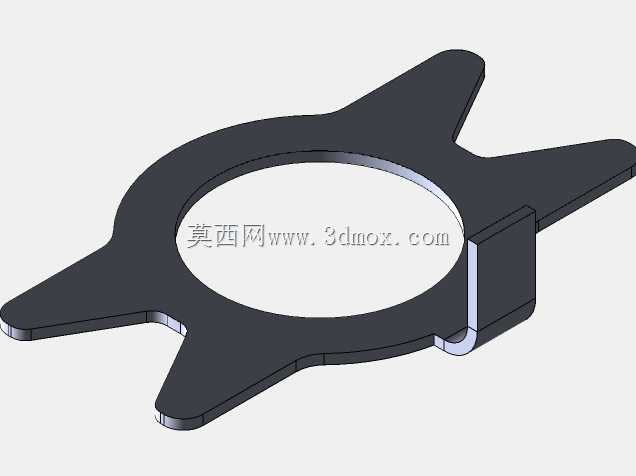

　　这类带翘舌的多爪锁片垫圈，常应用在承受交变载荷、振动冲击的机械连接部位，比如重型工程机械的行走机构连接副、矿山设备的传动轴端紧固、农用机械的旋转部件锁紧场景，核心作用是阻止螺纹连接副在持续振动下出现回旋松脱，相比普通弹簧垫圈，它的防松可靠性更高，不会因为长期压缩出现应力松弛失效的问题。从结构设计来看，垫圈主体为环形薄片结构，内孔尺寸匹配对应规格的螺栓外径或者螺纹轴颈，安装时内孔可顺利穿过螺纹件，不会出现卡滞。环形本体向外延伸出多个均匀分布的卡爪，卡爪数量根据适配的连接规格调整，卡爪的边缘做了小圆角处理，避免安装时划伤配合的工件表面，其中一个卡爪向上弯折形成翘舌结构，翘舌的弯折角度控制在90度左右，高度刚好匹配配套螺母的对边侧面高度，

　　安装到位后翘舌可以紧密贴靠在螺母的侧平面上，完全限制螺母的周向转动余量。其余的外伸卡爪在安装时，需要根据被连接件表面的卡槽或者相邻结构的位置，按需弯折贴靠在被连接件的端面或者侧壁上，形成多点位的止动限位，哪怕连接副承受剧烈的往复振动，螺母也无法产生周向转动，彻底杜绝松脱风险。设计时需要严格控制环形本体的厚度，厚度过大会导致安装后螺栓的有效啮合长度不足，厚度过小则会降低锁片本身的结构强度，在弯折或者承受冲击时出现断裂。卡爪的宽度和长度也需要匹配安装边界，外伸长度不能超过被连接件的安装面范围，避免和周边相邻的运动部件产生干涉，翘舌的弯折位置预留了足够的变形圆角，防止弯折过程中出现应力集中导致的裂纹，

　　保证安装后翘舌不会因为反复受力出现断裂脱落。实际选型时，需要先确认连接螺栓的公称尺寸，匹配对应内孔直径的锁片，同时核查安装位置的周边空间，确保卡爪弯折后不会超出安装边界，对于需要定期拆卸维护的连接部位，这类锁片垫圈可以在拆卸后检查翘舌和卡爪的变形情况，若无明显裂纹和塑性变形可重复使用，相比一次性的防松件成本更低，维护也更便捷。在建模过程中，环形基体的平面度需要严格控制，避免安装后出现翘曲导致连接副受力不均，卡爪的分布角度做了等均分处理，保证安装时可以灵活选择卡爪的弯折位置，适配不同角度的安装限位需求，翘舌的根部做了加强过渡，提升反复弯折的抗疲劳性能。
