往复式动力传动用十字头连接组件

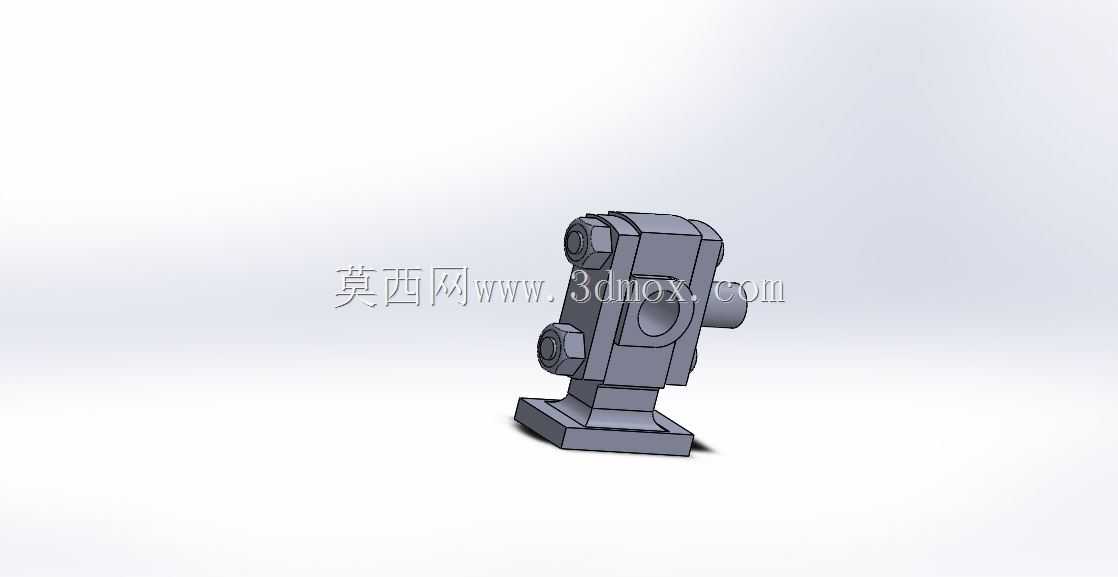

　　该十字头组件主要应用于往复式压缩机、柱塞泵、内燃机等需要将旋转运动转化为直线往复运动的动力传递场景，是连接曲柄连杆机构与执行柱塞、活塞杆的核心中间构件，承担着运动方向转换、侧向力承载、动力传导的关键作用，能有效避免活塞杆承受侧向弯矩，延长密封件与活塞杆的使用寿命。组件整体采用分体式装配结构设计，主体为带安装底座的十字头本体，两侧对称设置连接耳轴用于铰接连杆小头，中部开设贯通的活塞杆安装孔位，通过侧面的锁紧螺栓实现活塞杆的周向与轴向固定，底座部分为平面安装结构，可与设备内部的十字头滑导配合实现直线往复滑动，保证运动轨迹的直线度。设计过程中优先考虑运动过程中的受力分布，将连杆铰接点设置在组件重心轴线上，减少运动过程中的偏载力矩，

　　两侧耳轴的同轴度公差控制在0.02mm以内，避免铰接处出现卡滞或异常磨损；中部活塞杆安装孔与耳轴轴线的垂直度公差严格控制，保证活塞杆运动过程中无径向摆动，降低密封件的偏磨风险。外形尺寸方面，组件整体高度适配常规中小型往复设备的滑导腔空间，底座宽度与滑导间隙控制在0.1-0.2mm之间，既保证滑动顺畅，又避免间隙过大产生运动冲击；耳轴的直径尺寸匹配常用连杆小头衬套的标准规格，可直接适配通用标准件进行装配，无需额外定制加工。安装边界上，组件装入滑导腔后，上下极限运动位置预留足够的缓冲空间，侧面锁紧螺栓的操作空间预留充足，无需拆解周边其他构件即可完成锁紧操作与后期维护；底座滑动面设置有润滑油槽结构，可在运动过程中持续留存润滑油脂，

　　降低滑动摩擦系数，减少运行过程中的磨损量，提升组件整体使用寿命。该结构在设计时充分考虑了装配工艺性，所有零部件均可通过常规机加工方式完成生产，装配流程简单，无需专用工装即可完成整体组装，适合批量生产与设备维修替换使用。
