砖砌井道内置垂直提升输送结构设计

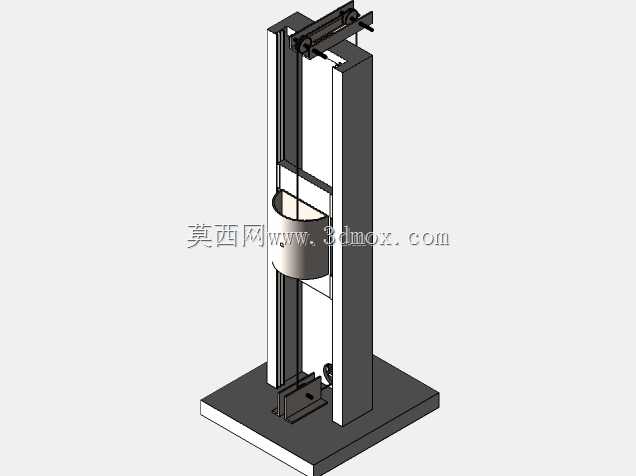

　　这套垂直提升结构主要适配低层建筑内的固定点位物料输送场景，常见于自建房、小型作坊的楼层间物料转运，也可嵌入砖砌竖井作为小型杂物梯的核心机械部分使用，无需额外搭建复杂钢结构井道，直接依托现有砖砌墙体作为安装支撑，能大幅降低现场施工的改造成本。结构整体采用竖向长条形布局，底部设置方形砖砌承重基座，基座与上部井道墙体做一体化砌筑处理，保证整体结构的抗倾覆能力，安装时需要提前在井道内壁预留导轨固定的预埋点位，避免后期打钻破坏墙体结构强度。导向组件沿井道内壁两侧竖向布置，采用滑动导向配合形式，相比滚轮导向更适配这种低速、轻载的杂物提升场景，日常维护频次更低，也不容易因井道内积灰出现卡滞问题。承载平台设置在导向组件中间，平台边缘设置有挡边结构，

　　防止输送过程中零散物料滑落，平台与驱动组件的连接点做了加强处理，能承受常规的箱装、袋装物料载荷，额定承载范围内运行不会出现结构形变。设计时优先考虑了现场安装的便捷性，所有机械组件都采用模块化拆分设计，可通过狭小的井道检修口送入内部组装，不需要大型吊装设备配合，适配多数已建成砖砌井道的改造需求。驱动部分布置在井道顶部位置，预留有检修操作空间，日常维护时可直接在顶部作业面完成部件检查与更换，不需要进入井道内部作业，提升了维护操作的安全性。结构的运行行程可根据实际井道高度灵活调整，导轨段可根据实际需求拼接加长或截短，不需要重新定制核心构件，适配不同层高的安装场景。安装边界方面，要求井道内壁的垂直度偏差控制在合理范围内，

　　底部基座的承载能力满足整体设备加满载物料的总载荷要求，顶部驱动位置需要预留足够的散热与检修空间，井道底部设置有缓冲结构，防止平台下行超程出现硬碰撞。整套结构没有冗余的复杂功能，完全围绕固定点位垂直举升物料的核心需求设计，去掉了载人电梯的多余安全冗余配置，在保证杂物输送安全的前提下，尽可能压缩了整体制造成本，非常适合小载荷、低频次的楼层物料转运场景使用，建模时还原了砖砌井道与内部机械结构的配合关系，可直接用于同类项目的方案展示与结构参考，调整对应参数后也可适配其他材质井道的安装需求。
