直齿锥齿轮传动件三维结构设计

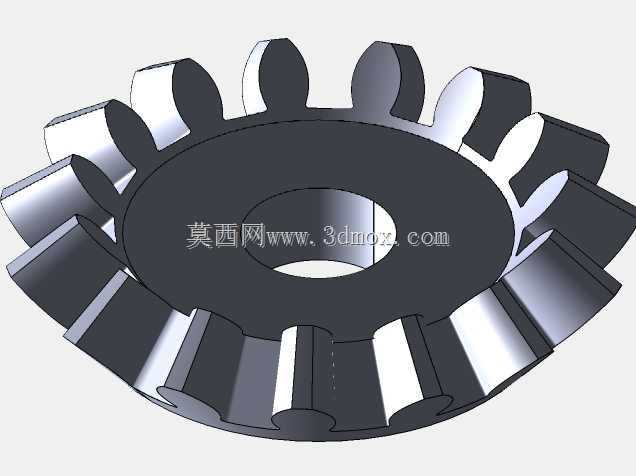

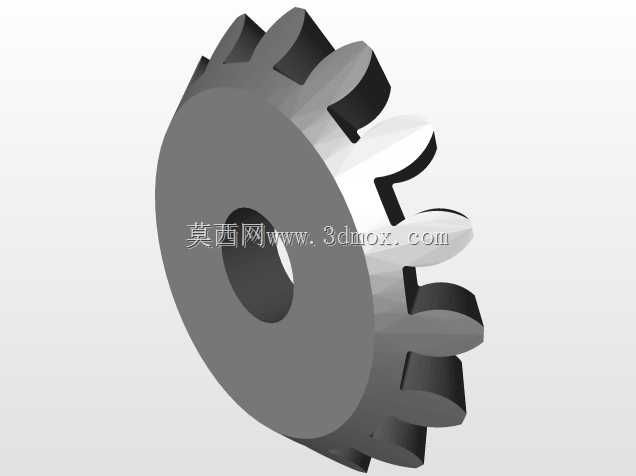

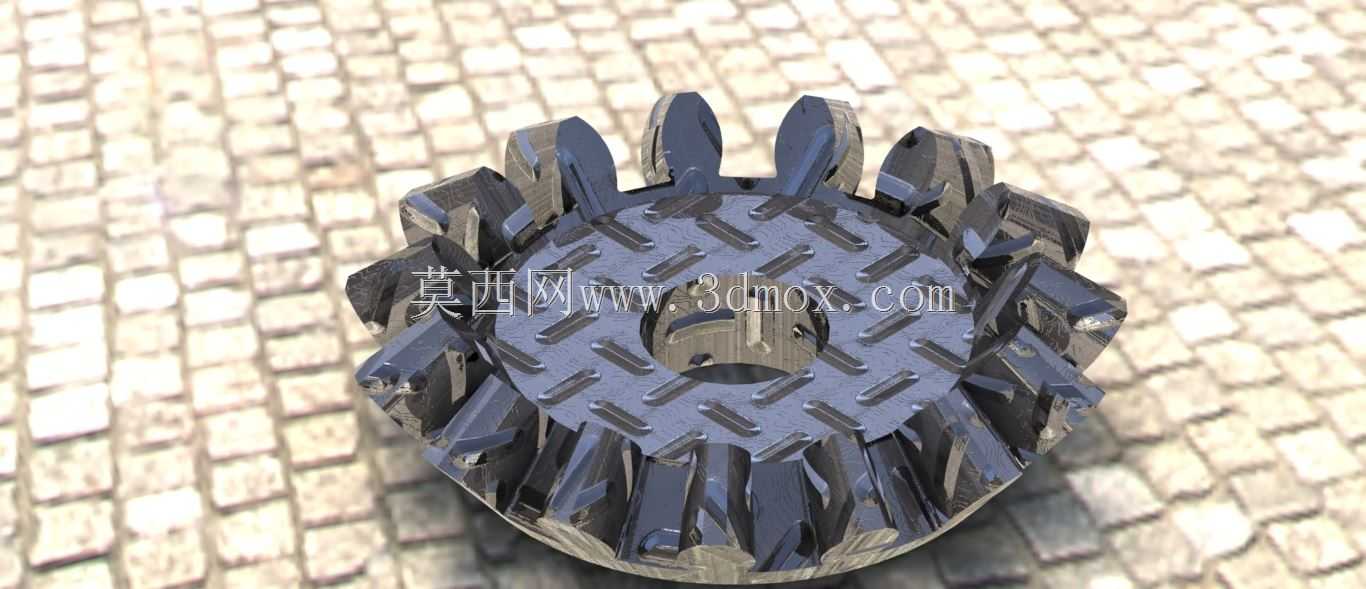

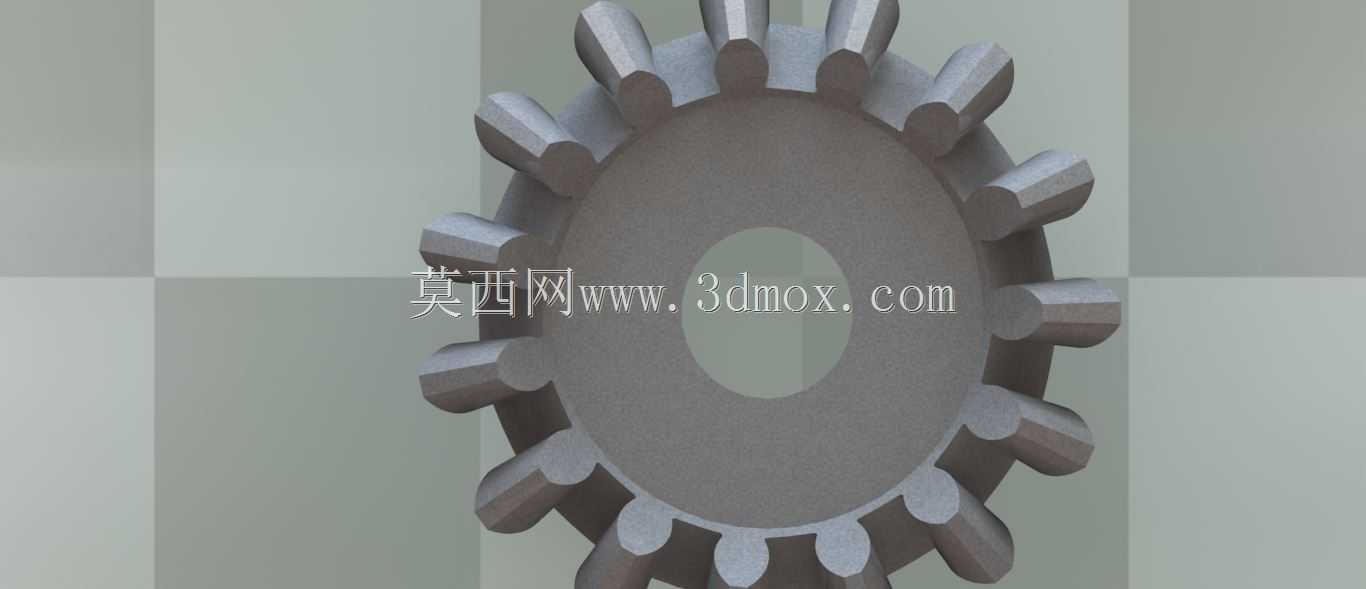

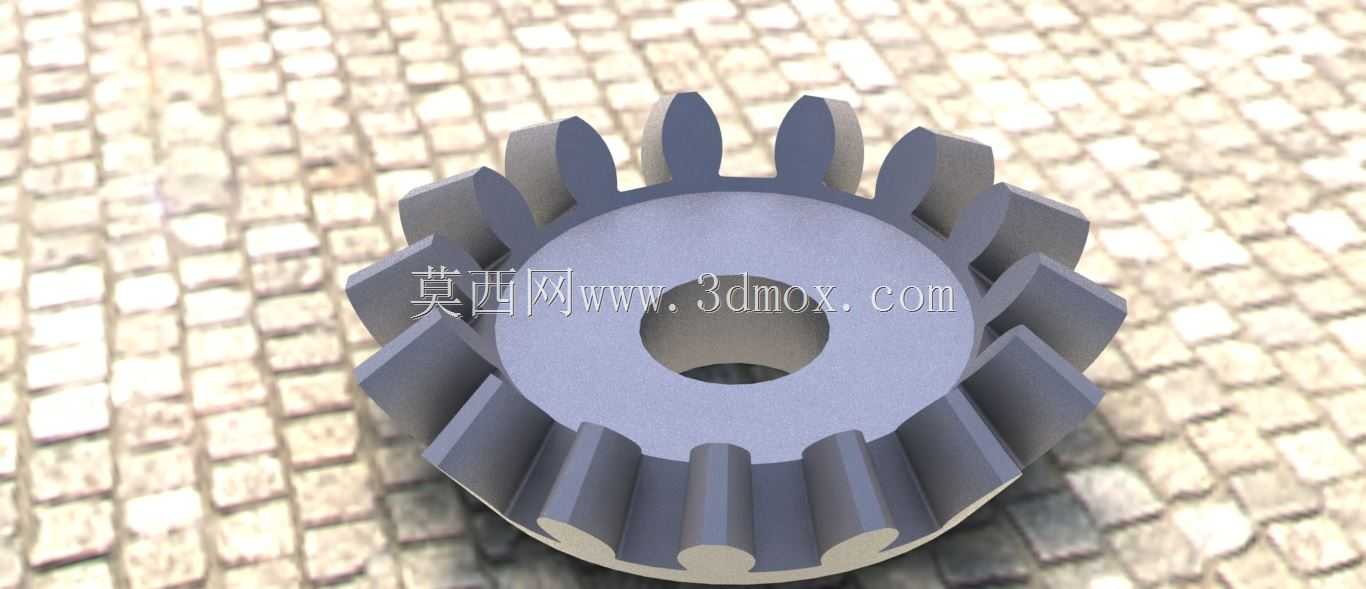

　　这类直齿锥齿轮的核心应用场景集中在需要实现交错轴动力传递的设备结构中，常见于差速器、机床主轴进给机构、小型农机传动箱、轻工设备的转角传动工位，区别于平行轴传动的圆柱齿轮，它能在两轴轴线存在固定交角的工况下完成扭矩与转速的传递，常规设计中默认交角多取90度，也可根据设备布局需求调整交角参数。从实际功能特性来看，该款锥齿轮采用直齿齿形设计，加工难度低于螺旋锥齿轮，对安装精度的容错空间更大，适合中低速、中等载荷的传动场景，齿部沿节锥方向均匀分布，轮齿从大端到小端逐渐收窄，中心设置的通孔用于与传动轴配合安装，孔位可根据配套轴径设计键槽或过盈配合公差，保证传动过程中无相对窜动。设计这类锥齿轮时，首先要根据传动比要求确定分锥角参数，

　　再结合传递扭矩大小计算模数、齿宽系数，齿宽通常取节锥母线长度的三分之一左右，避免齿宽过大导致小端齿形过薄引发强度不足，同时要校核齿面接触强度与齿根弯曲强度，保证在额定载荷下不会出现点蚀、断齿失效。外形尺寸方面，大端齿顶圆是安装过程中需要重点关注的边界尺寸，设计配套的传动箱腔体时要预留足够的径向间隙，避免轮齿转动时与箱体内壁发生干涉，轴向安装尺寸要结合配对齿轮的安装距确定，保证两齿轮的节锥顶点重合，否则会出现齿面接触偏载，加剧局部磨损，大幅缩短零件使用寿命。实际选型应用中，这类直齿锥齿轮不适合高速重载的传动场景，高速工况下直齿啮合的冲击与噪声会明显增大，更适合转速不超过1500转每分、传动平稳性要求适中的工位，

　　安装时要保证两轴的轴线交点与齿轮节锥顶点重合，支撑轴的轴承要预留合适的预紧量，抵消传动过程中产生的轴向分力，避免轴系窜动影响啮合精度。建模过程中需要严格按照锥齿轮的背锥展开原理绘制齿形轮廓，通过放样或扫描特征生成轮齿实体，保证齿形从大端到小端的渐开线过渡准确，中心安装孔的公差要根据配合类型选取，间隙配合时方便拆装更换，过盈配合时能传递更大扭矩，可根据实际使用场景选择对应的配合公差。
