变速器用带花键轴段螺旋锥齿轮结构

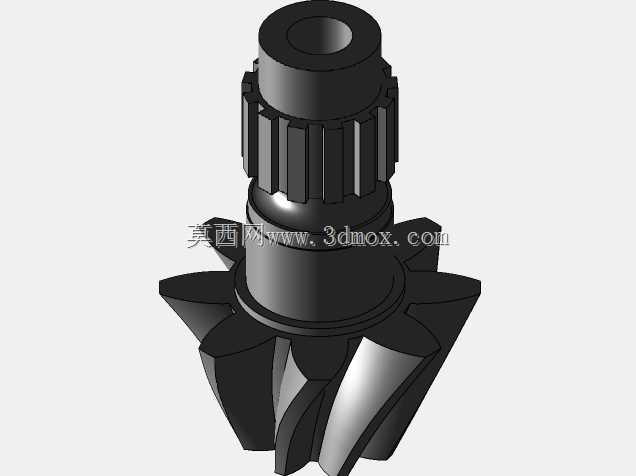

　　这款螺旋锥齿轮是垂直轴交错传动场景下的核心传动零件，最常见的应用场景是手动变速器、分动箱以及需要90度转向传动的工业减速单元中，日常选型时需要优先匹配安装轴的花键参数、啮合齿轮的螺旋角与模数，才能保证传动过程的平稳性。从结构设计来看，该零件集成了花键连接段、定位轴肩与螺旋锥齿工作段三个核心功能区域，上部的花键结构采用矩形花键齿形，相比平键连接能承载更大的传递扭矩，同时保证轴与齿轮的同轴度精度，避免高速传动时出现偏心振动；中间的光滑轴颈区域是轴承安装位，设计时预留了标准轴承的配合公差，安装时可直接匹配对应内径的圆锥滚子轴承，用来抵消螺旋锥齿轮传动时产生的轴向推力——这也是斜齿锥齿轮和直齿锥齿轮最明显的差异，螺旋齿啮合时是渐进式接触，

　　重合度更高，传动噪音更低，但会持续产生沿轴向的分力，必须通过轴承组来承载这部分载荷，避免齿轮出现轴向窜动影响啮合精度。下部的螺旋锥齿段采用等顶隙收缩齿设计，齿向螺旋角经过匹配计算，当配对齿轮安装在垂直交错的轴系上时，可实现输入输出轴90度的旋转方向转换，齿部的厚度从大端到小端平滑过渡，保证齿根弯曲强度满足额定扭矩下的载荷要求，避免大扭矩冲击下出现断齿失效。在安装边界上，该齿轮的轴向定位依靠中间的轴肩端面，装配时轴肩端面需要与轴承内圈端面贴合，保证齿轮的安装距符合设计要求，安装距是螺旋锥齿轮啮合的核心参数，偏差过大会导致齿面接触区偏移，轻则加剧齿面磨损，重则出现打齿故障；径向定位则依靠上部花键的小径配合，配合公差选用过渡配合，

　　既保证装配时的同轴度，也方便后期维护拆卸。实际应用中这类齿轮多用于商用车变速器的主减速段、小型工程机械的行走传动箱，以及部分需要垂直换向的专用设备传动系统中，设计建模时需要重点还原齿面的螺旋曲率、花键的齿距公差以及各轴段的同轴度要求，才能保证后续加工出的零件满足装配啮合要求，建模过程中齿部的生成需要严格按照配对齿轮的参数进行展成计算，避免出现齿形干涉，花键段的退刀槽尺寸也需要符合加工工艺要求，保证滚齿加工时刀具能顺利退刀，不会在轴根处出现应力集中的尖角，提升零件的疲劳寿命。
