圆柱头内六角带帽螺钉三维结构设计

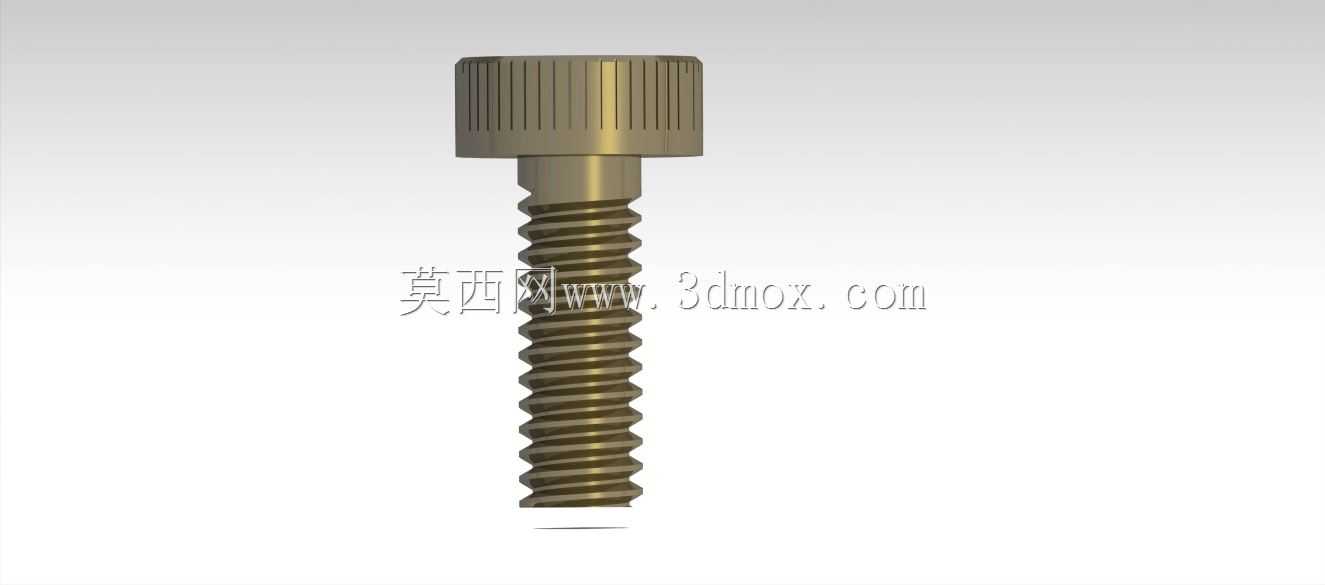

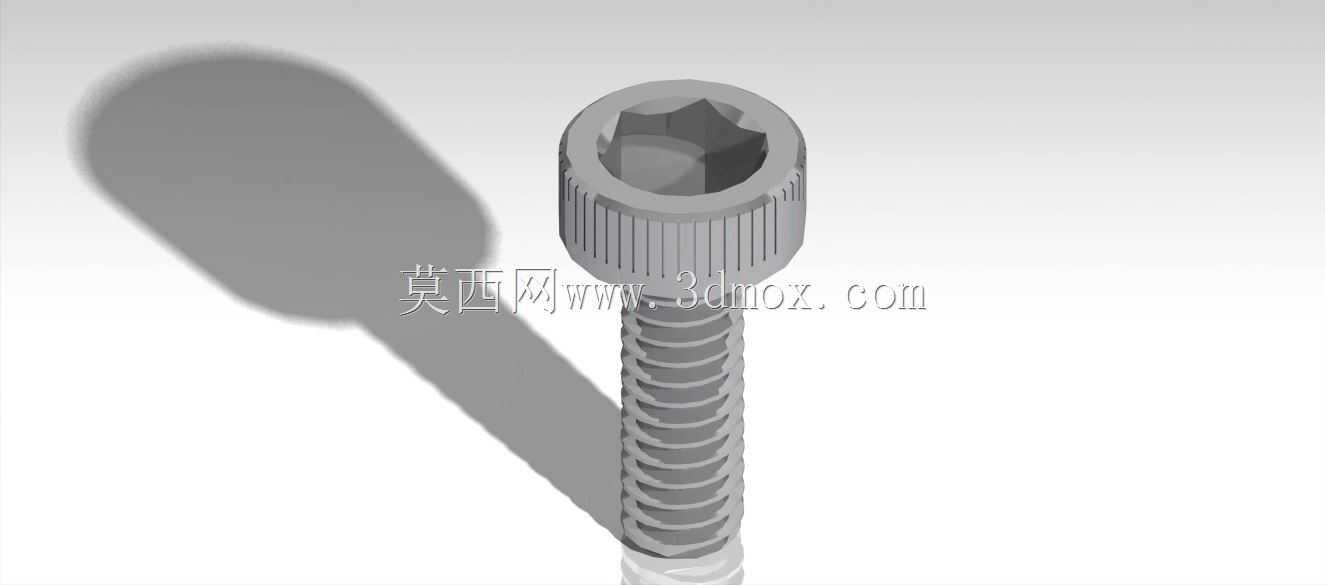

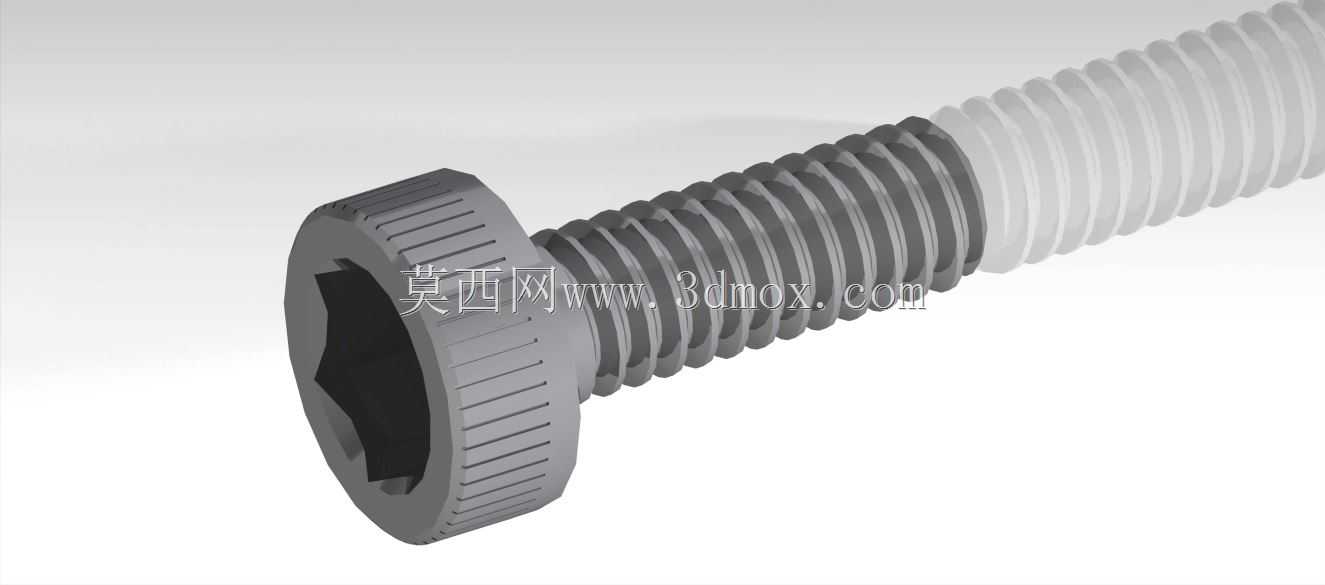

　　在各类机械装配场景中，圆柱头内六角螺钉是应用覆盖度极高的紧固连接件，从精密电子设备的内部模组固定，到重型工程机械的结构件锁紧，再到工装夹具的定位装夹环节，都能见到这类零件的身影。不同于外六角螺钉需要预留足够的扳手操作空间，内六角驱动的结构设计让这类螺钉可以在沉孔、狭小装配腔体内完成锁紧作业，头部圆柱面的滚花结构并非装饰设计，在手动预拧、无工具辅助的初步对位环节，滚花带来的摩擦力可以让操作人员快速将螺钉旋入螺纹孔2-3个螺距，避免螺纹错牙导致的孔位损伤。从设计逻辑来看，这类螺钉的头部直径通常取螺纹公称直径的1.5倍左右，头部高度与螺纹公称直径基本持平，这个尺寸比例是经过长期装配验证的：既保证了内六角驱动孔有足够的深度来传递锁紧扭矩，

　　避免拧花驱动孔导致零件报废，也不会因为头部尺寸过大占用过多装配空间，或是头部过薄导致锁紧时头部被拧断。螺纹段的设计需要匹配对应标准的螺距参数，螺纹收尾处的退刀槽结构要控制合理的槽宽与槽深，既保证螺纹可以完全旋入贴合被连接件表面，也不会因为退刀槽的应力集中导致螺钉在受交变载荷时从根部断裂。在实际选型使用时，需要注意这类螺钉的安装边界：沉孔的加工深度要略大于螺钉头部高度，保证锁紧后头部不高出被连接件表面，避免干涉其他相邻零件的装配；内六角驱动孔的对边尺寸要与对应规格的内六角扳手精准匹配，过小的扳手会在锁紧时打滑损伤驱动孔，过大的扳手则无法插入孔位完成操作。在承受横向剪切载荷的装配场景中，螺钉的光杆段直径要与安装孔的孔径保持小间隙配合，

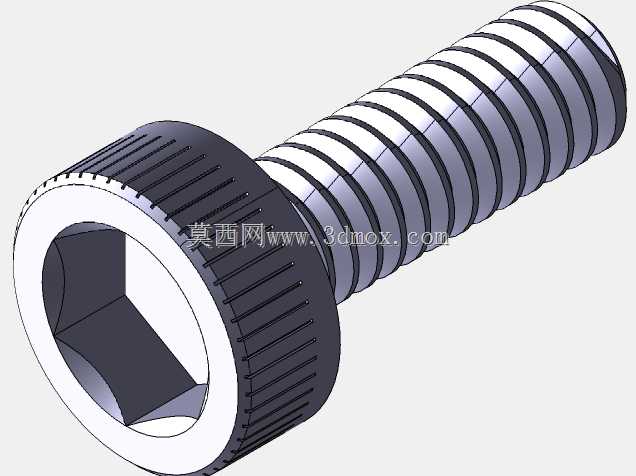

　　避免受载时螺钉出现弯曲变形；在承受轴向拉力的场景中，要保证螺纹旋合长度不小于螺纹公称直径的1.5倍，让螺纹牙有足够的接触面积分散锁紧力，避免螺纹滑牙失效。建模过程中，螺纹特征的处理要兼顾工程实用性与模型轻量化，常规装配场景下可以采用装饰螺纹线简化模型，用于受力分析的场景则需要绘制精确的螺纹牙型轮廓，保证仿真结果的准确性。头部的滚花特征采用圆周阵列的直纹结构，建模时要控制滚花的齿距与齿深，还原真实零件的触感与外观特征，避免过度细化导致模型文件冗余，影响装配体的加载效率。
