带灯双路翘板电源开关结构设计

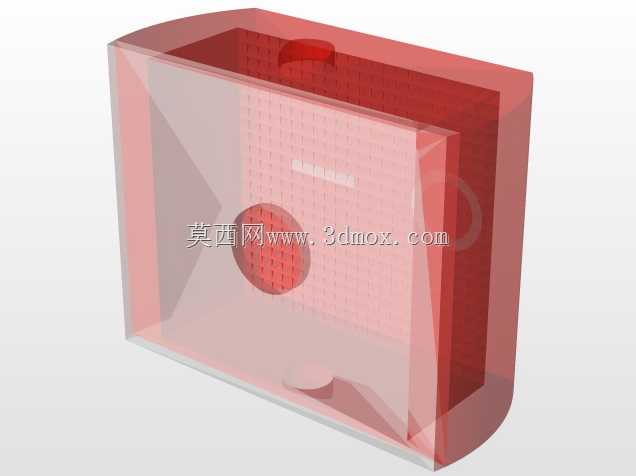

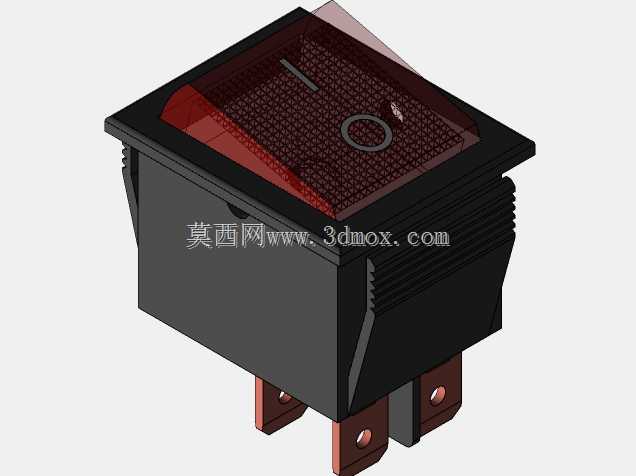

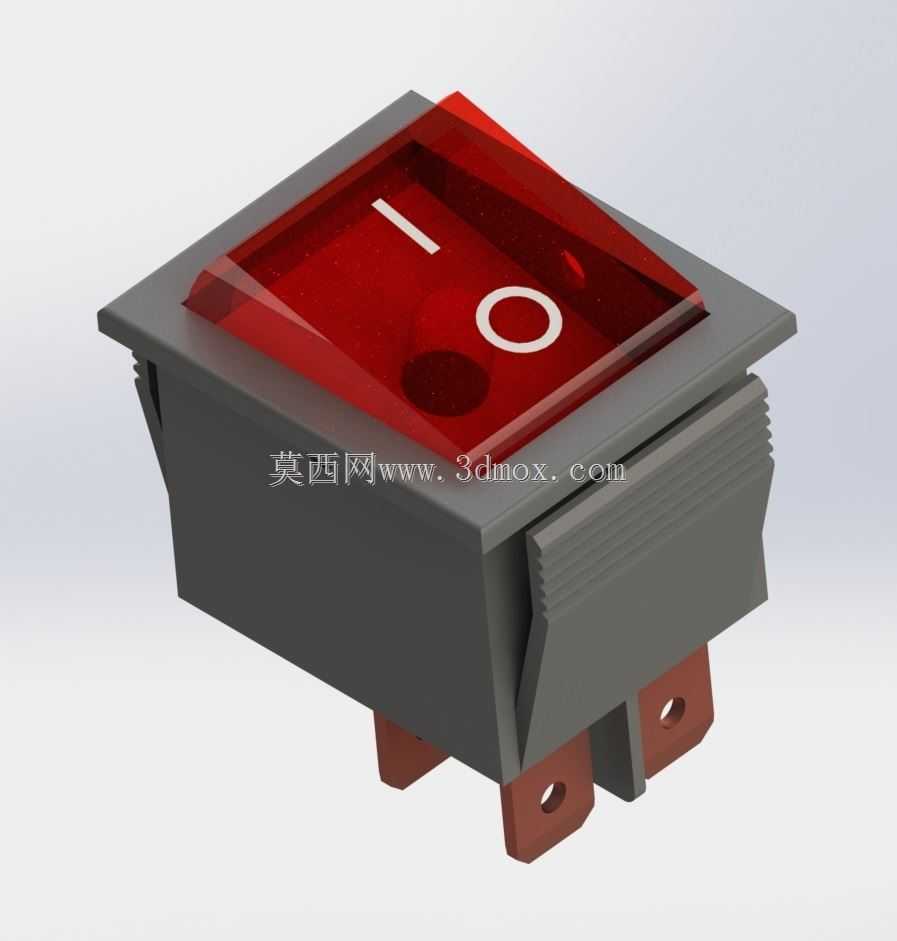

　　这款带灯双路翘板开关，是电气控制回路里常用的通断执行元件，日常在工业控制柜、民用小家电、机电设备操作面板上都能见到它的身影，核心作用是实现两路供电回路的同步通断控制，自带的透光指示结构能让操作人员快速识别当前回路的通电状态，避免误操作。从结构设计来看，开关采用嵌入式卡装结构，外壳选用阻燃绝缘工程塑料材质，按键部分采用半透明红色工程塑料，内部预留了指示灯安装位，通电时指示灯的光线可透过红色按键透出，在光线不足的操作场景下也能清晰分辨开关状态。安装部分采用卡扣式固定结构，两侧设计有弹性卡爪，适配标准面板开孔尺寸，安装时无需额外紧固件，直接将开关推入对应开孔即可完成固定，接线端采用铜质插片结构，导电性能优异，接触电阻小，

　　能适配常规的快插接线端子，大幅提升现场接线效率。设计过程中优先考虑了操作手感与使用寿命，翘板的转动支点做了耐磨结构处理，按键按压行程控制在合理区间，既不会因为行程过短导致误触发，也不会因为行程过长造成操作费力，内部触点采用银合金材质，具备一定的抗电弧能力，能满足常规负载下的通断需求，避免频繁通断导致触点烧蚀。外形尺寸严格遵循行业通用安装规范，整体为方形结构，安装边界与市面同规格开关完全兼容，可直接替换原有同类型开关，无需修改面板开孔尺寸。按键表面的通断标识采用模内成型工艺，不会因为长期摩擦导致标识磨损脱落，即使在多粉尘、有轻微油污的工业使用场景下，标识也能长期保持清晰可辨。开关的底座部分做了加强筋结构设计，提升整体结构强度，

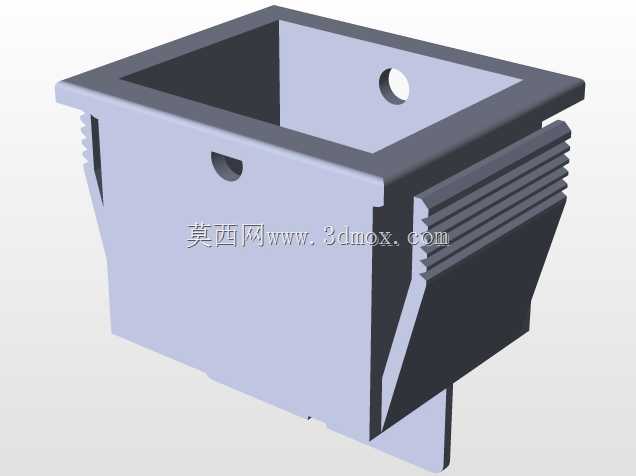

　　在卡装接线过程中不会因为外力挤压导致壳体开裂，底部的接线插片做了防脱结构设计，接线端子插入后能保持足够的抱紧力，避免设备运行过程中因为振动导致接线松脱，引发接触不良的故障。在实际选型应用中，这类开关常被用于设备主电源控制、功能回路切换等场景，双路结构可同时切断火线与零线，提升设备断电后的安全性，避免单极断开后设备内部仍带电的安全隐患，带灯指示的设计也能让设备运维人员快速判断设备供电状态，在设备检修时能直观确认回路是否断电，提升检修作业的安全性。
