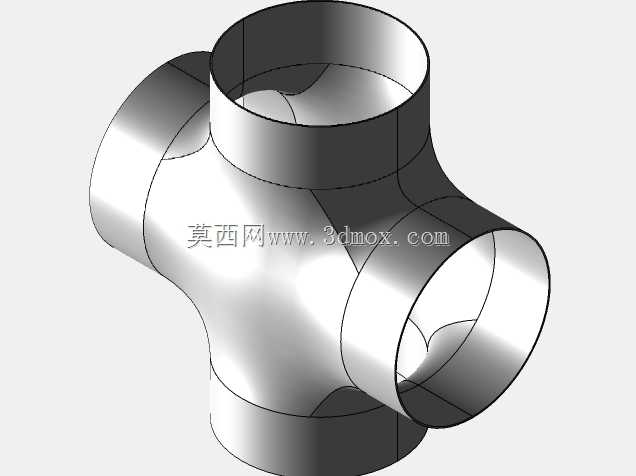

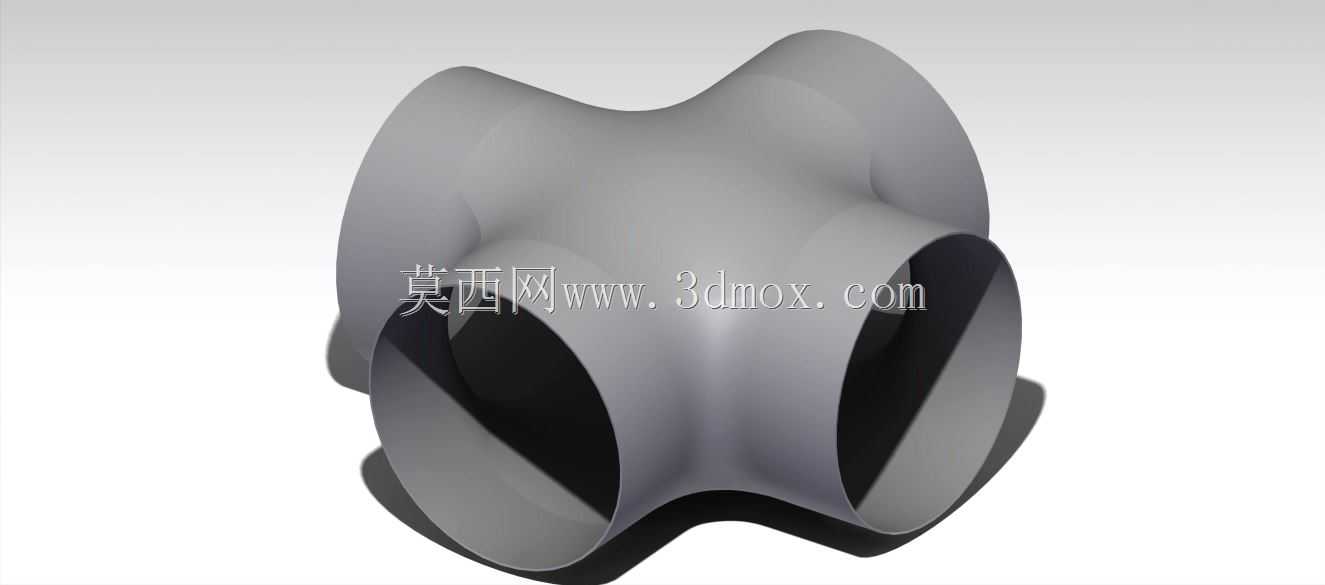

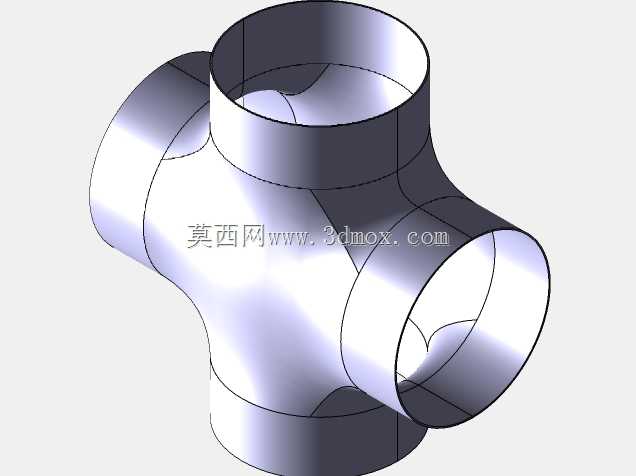

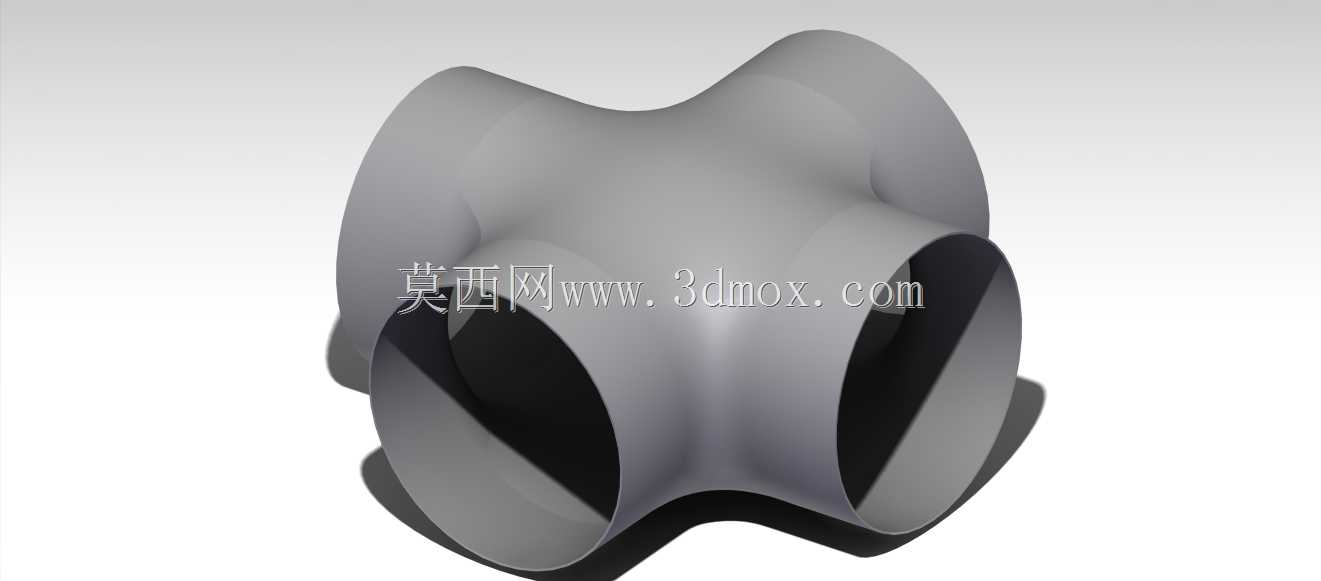

等径四通十字管道连接接头结构设计

　　在民用给排水、化工流体输送、暖通空调循环、工业气体管路等多类工程场景中，十字管接头都是实现管路十字交汇分流、合流的核心连接件，其结构合理性直接决定整套管路系统的密封可靠性与流体输送效率。从结构设计逻辑来看，这类等径十字接头采用四个轴向垂直交汇的等径通腔结构，四个连接端的同轴度、交汇区域的过渡圆角是建模阶段需要重点控制的参数，若交汇位置采用直角过渡，不仅会大幅提升流体经过时的局部阻力损失，还会在直角位置形成介质滞留区，在输送含杂质流体、腐蚀性介质时，极易出现淤积、局部冲蚀磨损的问题，因此建模时需在四个通腔的交汇位置做平滑圆弧过渡，让介质流向改变时的路径更顺滑，降低局部压损，同时减少应力集中点，提升接头整体的承压能力。从安装边界来看，

　　这类接头的四个连接端均采用标准圆柱接口，可适配同公称通径的金属管道、塑料管道，连接时可根据管路工况选择焊接、法兰对接、螺纹旋接、卡压连接等不同方式，接头的轴向长度、接口外径均遵循对应通径的管路连接件标准，安装时无需额外调整相邻管路的排布间距，可直接替换同规格的老旧损坏接头，也可在新管路布设时直接作为十字交汇节点使用，不需要额外定制转接件。在实际工况适配层面，这类十字接头可根据输送介质的属性选择对应材质，输送常温清水时可选用普通工程塑料或铸铁材质，输送高温高压蒸汽、腐蚀性化工介质时可选用不锈钢、合金钢材质，建模时预留的壁厚余量可满足1.6倍公称压力的静压测试要求，避免长期承压出现管壁变形、开裂泄漏的问题。

　　不同于普通三通接头仅能实现三个方向的管路连接，十字接头可同时完成四个垂直方向的管路对接，在楼宇消防管路布设、车间压缩空气管网搭建、化工生产装置的介质分配节点中，能大幅减少管路转接件的使用数量，降低整个管路系统的泄漏点数量，同时缩短管路布设的总长度，减少工程安装的工作量。建模过程中还需重点控制四个接口端面的平面度，以及相邻接口的垂直度公差，若端面平面度超差，连接时密封垫会出现压合不均的问题，极易出现介质渗漏；若相邻接口垂直度偏差过大，会导致对接的管路出现强制别劲的情况，长期运行过程中接头位置会持续承受管路附加应力，容易出现焊缝开裂、接口变形等故障。
