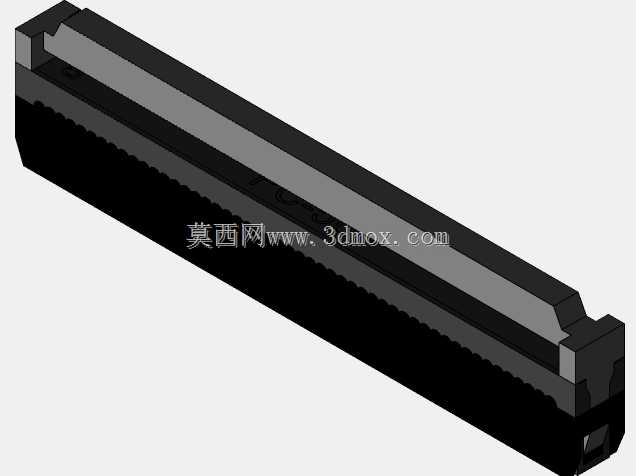

50芯Conctor扁平排线接插件结构设计

　　在工业控制机柜、测试治具、嵌入式设备内部的板卡互联场景中，这类50芯扁平电缆接插件是信号传输链路里的核心连接部件，主要承担多通道并行信号的稳定接驳任务，常见于PLC扩展模块连接、数据采集卡接线、工控主板与外设板的排线布设场景，相比圆形多芯连接器，它能在有限的机柜走线空间内完成高密度信号对接，减少线束占用的布线空间，适配设备内部紧凑的安装环境。从结构设计来看，这款接插件采用长条形对称式壳体结构，主体分为绝缘基座与接触端子两大部分，绝缘基座采用耐温工程塑料材质，既保证端子之间的绝缘隔离性能，也能在插拔过程中提供足够的结构强度，避免受力开裂。接触端子采用等间距排布设计，50个信号触点沿壳体长度方向均匀分布，

　　间距符合通用IDC排线的压接标准，可直接与同规格扁平排线完成压接装配，无需额外焊接工序，能大幅提升产线装配效率。设计过程中重点考虑了插拔力的均衡性，壳体两端设置了导向限位结构，插拔时可以自动对齐板端插座的定位柱，避免插歪导致的端子弯折、接触不良问题，同时壳体上的卡扣结构能在插接完成后实现机械锁止，设备运输或运行过程中出现振动时，不会出现接插件松脱、信号中断的故障。从安装边界来看，这款接插件的整体外形为窄长型结构，厚度方向尺寸控制在较低水平，安装后不会在板卡上方占用过多垂直空间，适配板卡堆叠密度较高的设备内部布局，长度方向尺寸与50芯板端插座完全匹配，安装时不需要额外预留侧边操作空间，可直接在密集排布的板卡之间完成插拔操作。

　　实际选型应用中，这类接插件的接触端子采用镀金处理，能保证长期使用下的接触可靠性，降低信号传输过程中的接触电阻，避免弱信号传输时出现压降过大、信号失真的问题，适配TTL电平、低压差分信号等多种常见工控信号的传输需求，绝缘基座的抗形变能力可以承受上百次反复插拔而不出现结构损坏，满足设备调试、维护过程中的反复拆装需求。布线时搭配的扁平电缆可顺着机柜内壁走线，用线卡直接固定即可，相比分散的单芯线束，整理难度更低，走线更加规整，也方便后期维护时快速识别信号走向，排查线路故障。
