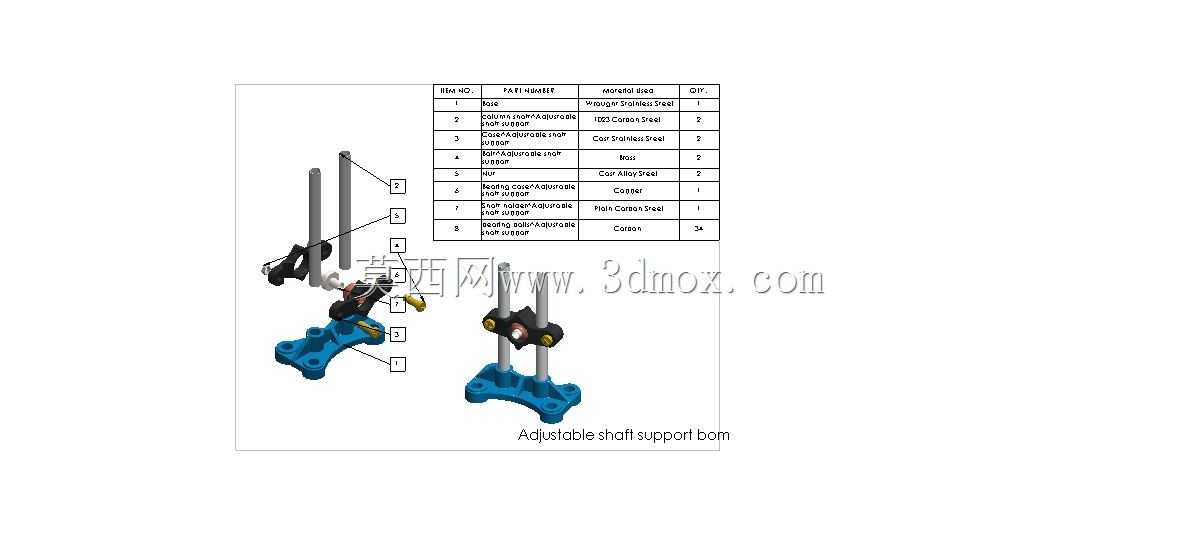

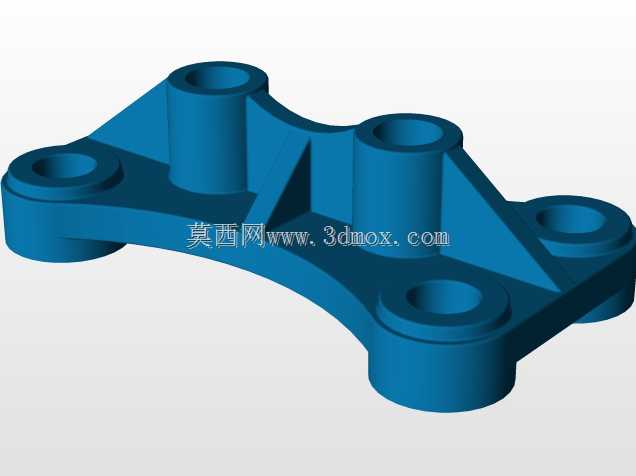

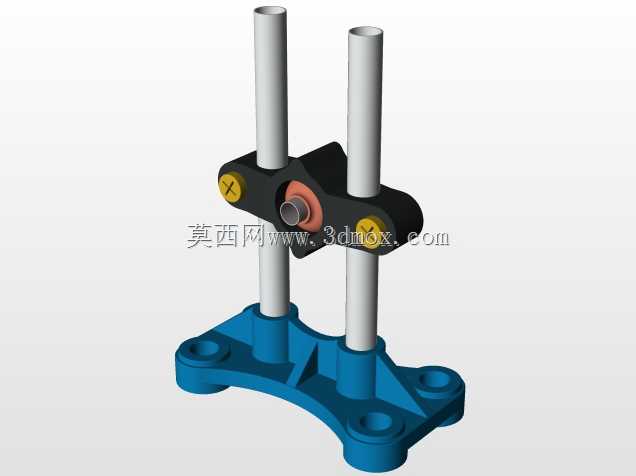

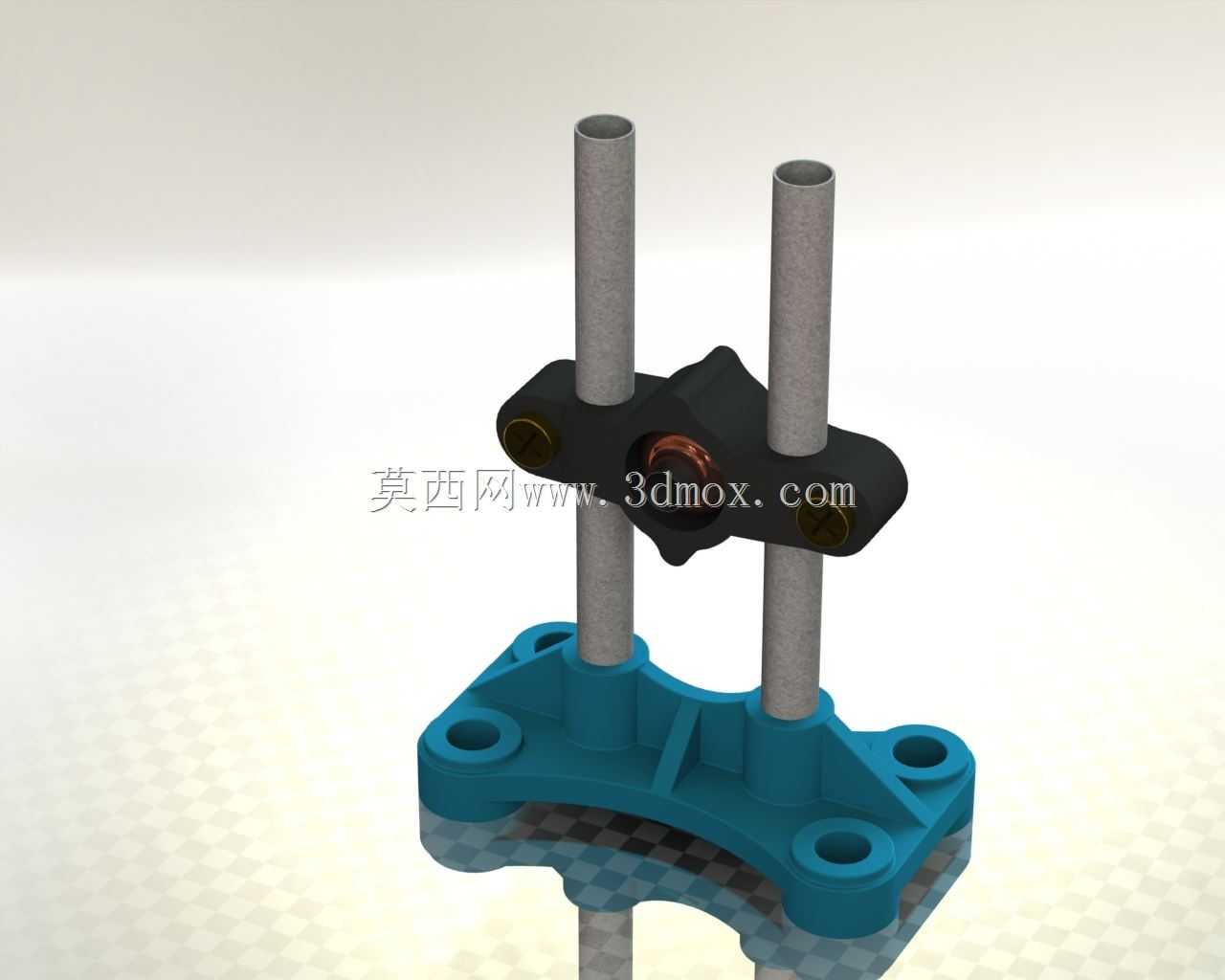

在轻工输送、小型实验台架、非标自动化工位的长轴布设场景中,经常会遇到轴系安装位需要根据装配公差、工位高度差做小幅调整的需求,传统一体式轴座一旦锁死安装位置,后续如果出现输送带张紧度变化、检测工位高度偏移、配套组件安装公差累积的情况,只能通过额外加垫片、扩安装孔的方式调整,不仅费时费力,反复拆装还会破坏安装基面的平面度,影响长期运行的稳定性。这款可调轴支架就是针对这类小范围高度调节的长轴固定需求设计的支撑部件。从结构上看,底部采用三耳式安装法兰布局,三个安装孔呈三角分布,相比双侧耳的安装座,三角布局的抗倾覆能力更强,能抵消长轴运转时带来的径向偏载,安装基面做了下沉式的贴合设计,锁紧紧固件后法兰面能完全贴实安装基板,

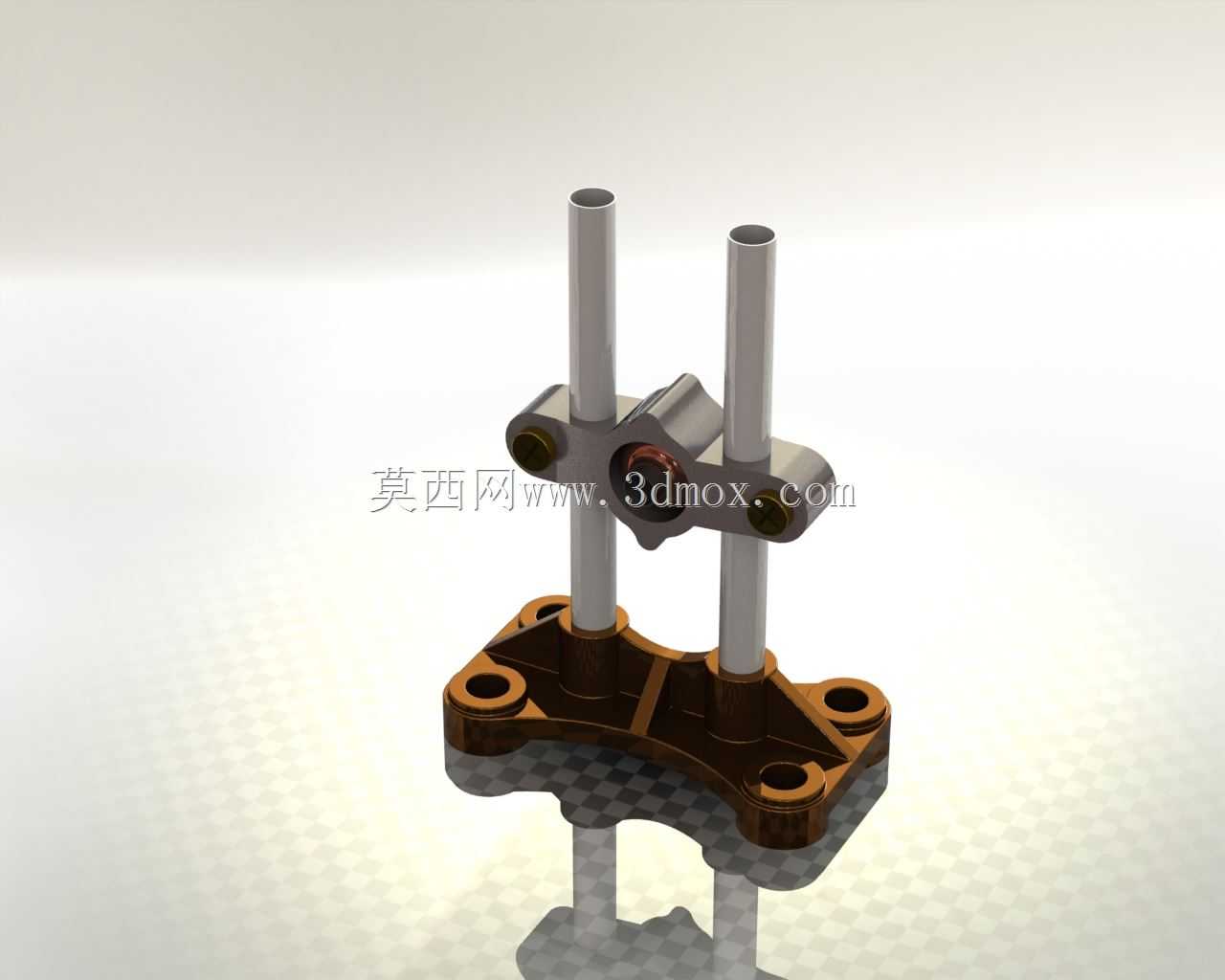

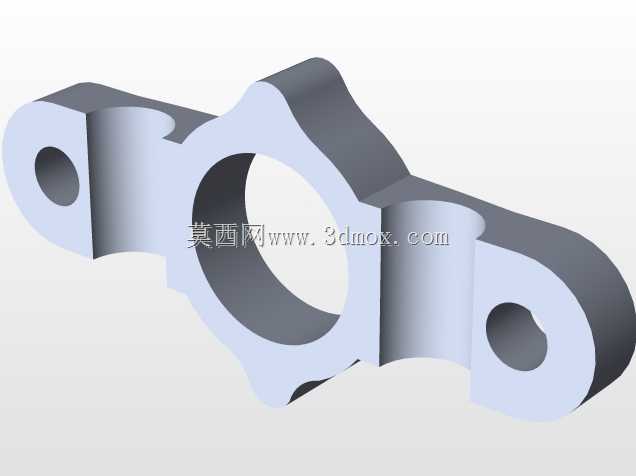

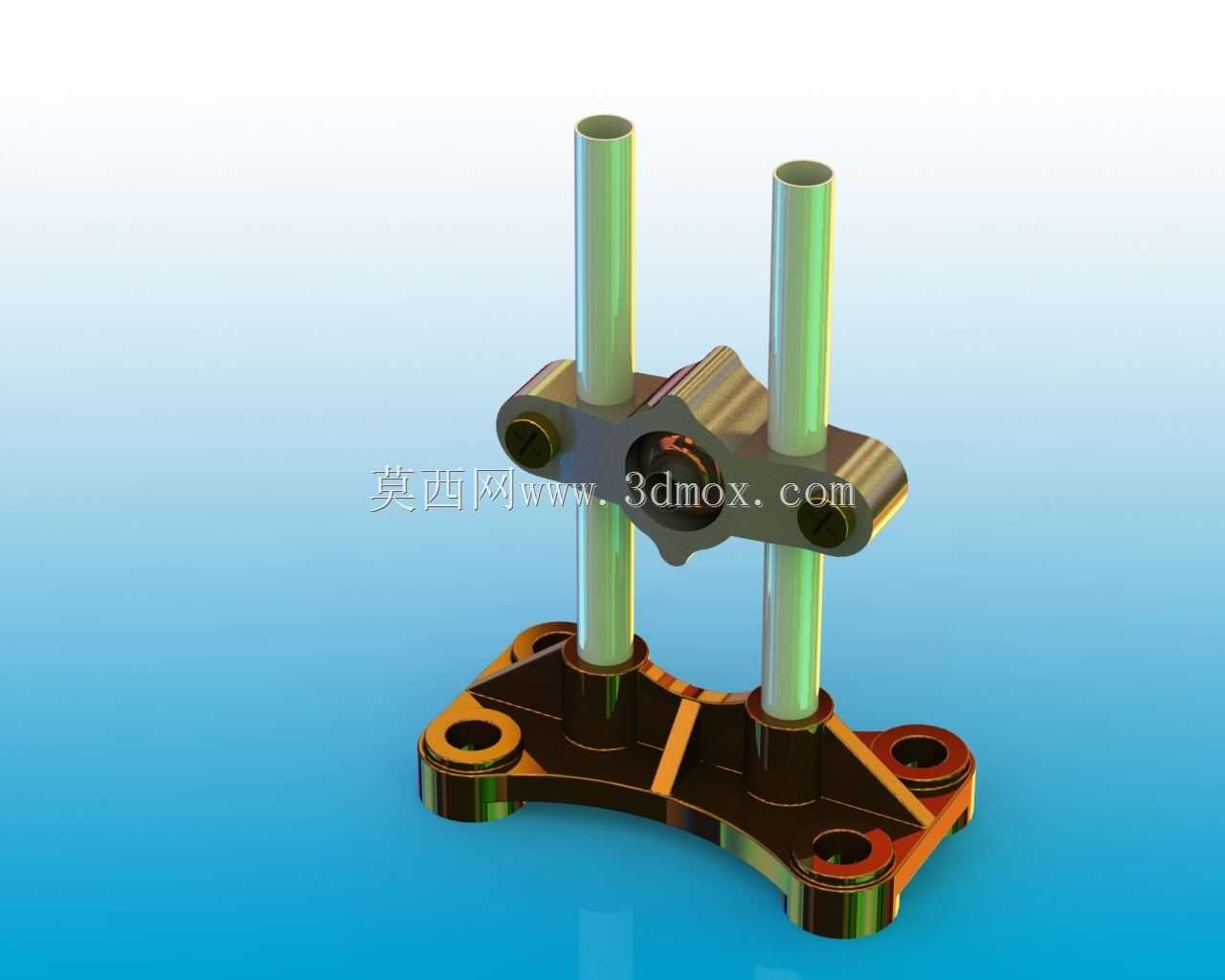

不会出现局部翘曲的问题。支撑部分采用双光杆导向结构,两根平行的导向光杆垂直固定在底部法兰上,作为滑动座的升降导向轨,滑动座与光杆的配合间隙控制在合理范围内,既保证升降调节时不会出现卡滞,也能避免间隙过大导致轴夹持位出现偏摆。滑动座集成了轴夹持孔,孔位做了贯通设计,可穿过对应直径的长轴,侧面设置锁紧结构,调整到目标高度后,既可以锁紧导向光杆上的滑动座位置,也能同步抱紧穿过的长轴,实现双重固定,避免运行过程中出现位置滑移。设计时特意将调节行程控制在有限范围内,没有做过大的升降行程,是因为这类支架主要用于安装后的微调补偿,而非大行程的升降传动,短行程的双导向结构刚性更强,能承受更高的轴系径向载荷,不会因为悬伸过长出现支撑振颤。安装边界上,

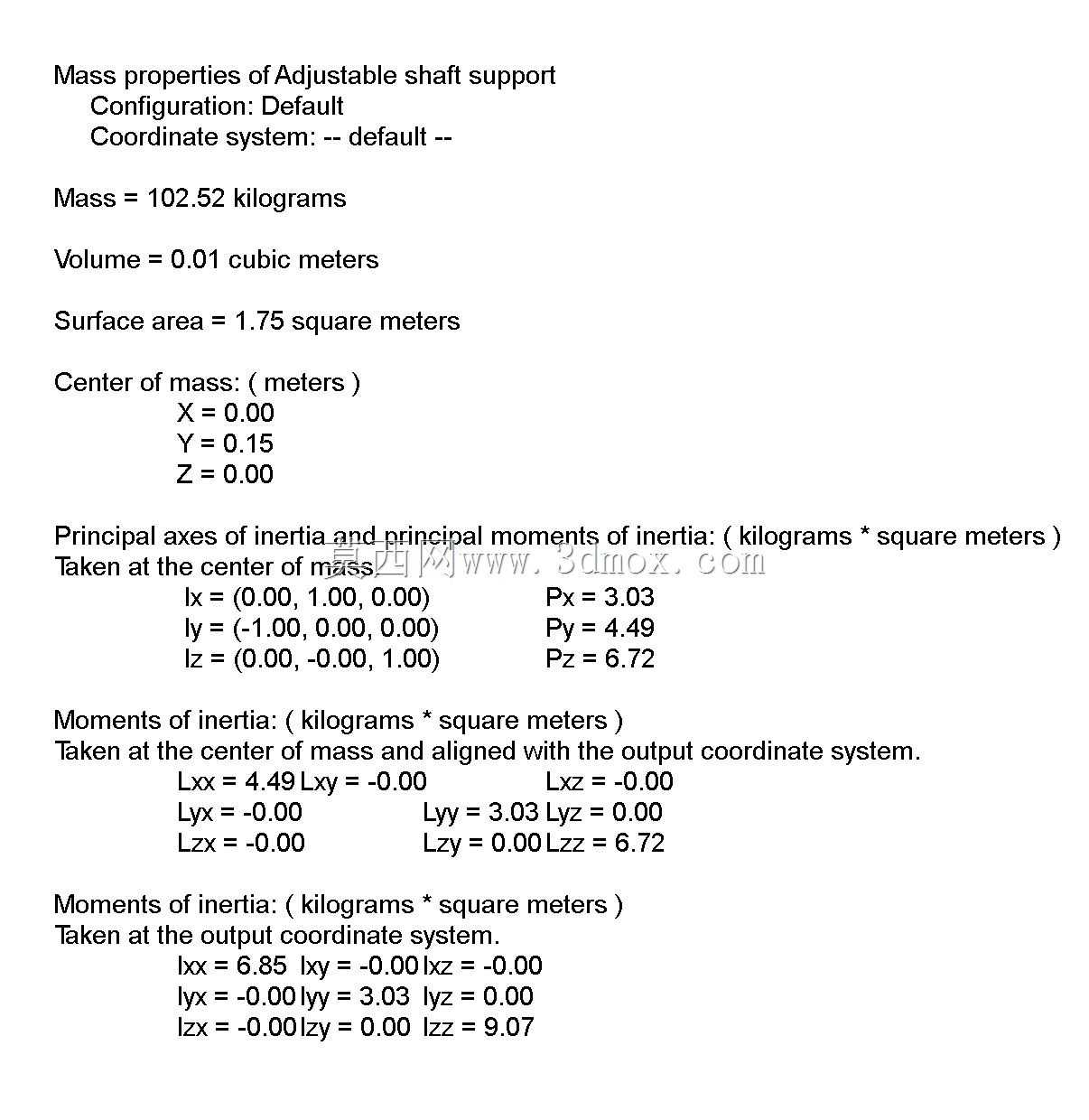

底部法兰的三个安装孔中心距适配常规的小型设备台面安装孔位,不需要额外做转接板就能直接固定,滑动座的轴孔直径适配常用的小直径传动长轴,整体外轮廓尺寸紧凑,不会占用过多的台架安装空间,在多轴并排布设的场景下,相邻支架之间也不会出现干涉。实际使用中,这类支架常被用在小型输送带的从动辊轴支撑、实验设备的导向光轴架、非标检测设备的传动轴定位场景,不需要复杂的传动结构,仅靠手动调整就能完成轴系高度的微调,补偿加工和装配带来的累积误差,相比传统的固定式轴座,能大幅降低现场安装调试的时间成本,也能给后续的设备维护调整留出足够余量。滑动座与导向杆的接触位置做了耐磨处理,长期反复调整也不会出现配合面磨损导致的间隙变大,夹持轴的内孔做了倒角处理,穿轴时不会刮伤轴的表面镀层,保证轴的装配精度。
