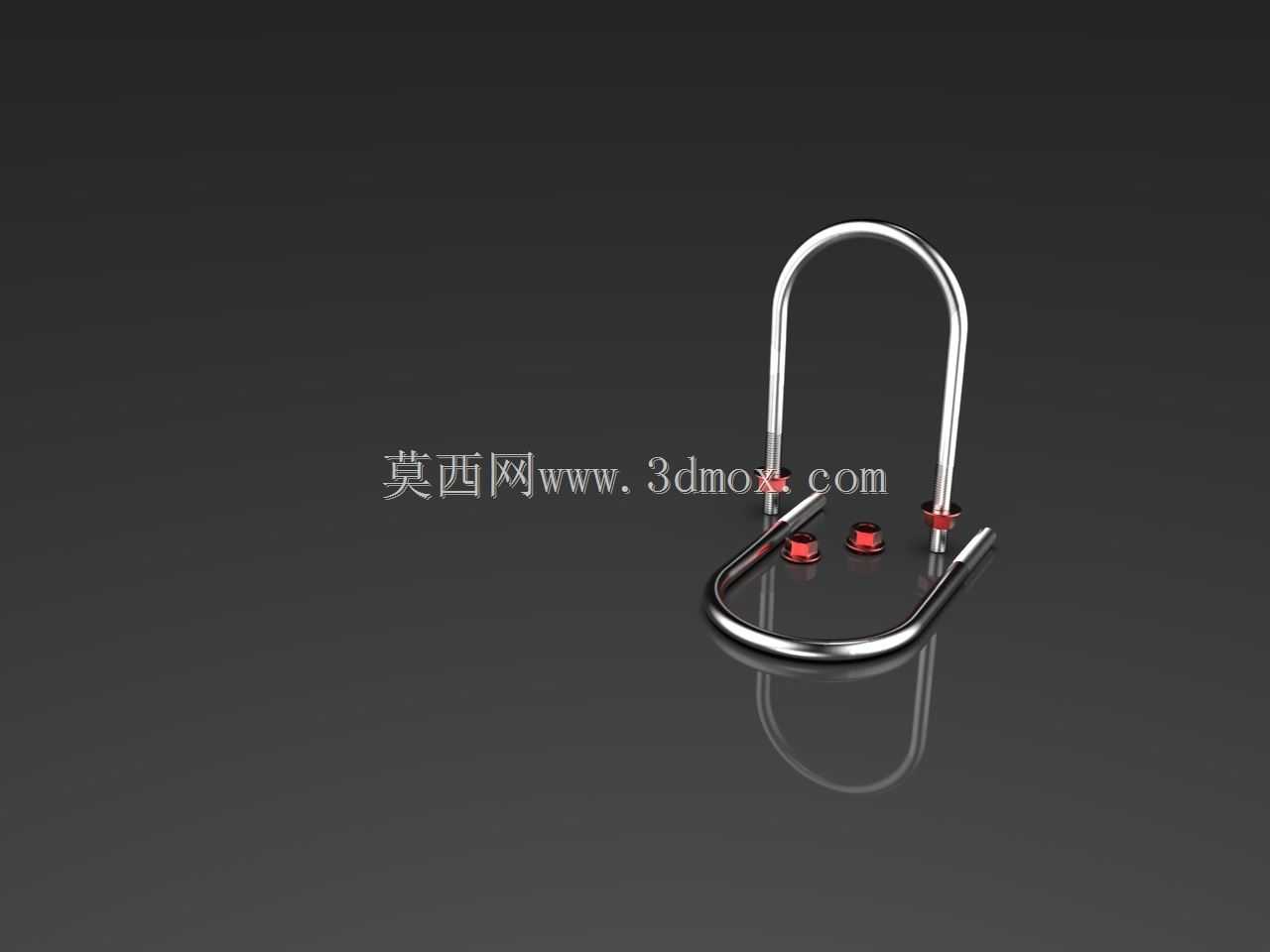

管道固定用U形紧固螺栓结构设计

　　在工业管路铺设、轻型设备机架固定、车辆附属管线安装场景中，U形螺栓是应用频次极高的紧固连接件，其核心作用是通过半包围式的环抱结构，将圆形截面的管材、棒材稳固约束在安装基座上，避免受振动、外力冲击时出现位移、松脱问题。不同于普通六角头螺栓的单侧压紧逻辑，这类U形结构的两个直杆端带标准外螺纹，配合平垫、弹垫与六角螺母锁紧后，可形成完整的环形抱紧力，适配不同外径的圆管安装需求，在给排水管路布设、气动系统管线固定、小型设备机架与型材的连接工位都能见到这类零件的应用。从设计逻辑上看，该零件的弧形段曲率需要与被固定工件的外圆半径精准匹配，若弧度过小会导致安装时无法完全贴合管壁，锁紧后局部应力集中容易压伤管材表面，弧度过大则会出现抱紧间隙，

　　设备运行受振时螺母容易出现松动移位。两个直杆段的平行度公差需要控制在合理范围内，否则穿入安装基座的预制孔时会出现卡滞，无法顺利完成锁紧作业；螺纹段的长度需要结合安装基座的板厚、垫片叠加厚度、螺母旋合长度预留足够余量，既要保证螺母完全旋合后有足够的螺纹啮合强度，也要避免螺纹过长导致安装后突出端干涉其他周边零部件。从安装边界来看，这类U形螺栓的选型首先要确认被固定管材的外径，匹配对应规格的弧形内弯直径，其次要结合安装基座的开孔间距确认两个直杆的中心距，避免出现孔位不对中无法装配的问题。实际应用中，针对有防腐需求的户外管路安装场景，这类零件多采用不锈钢材质加工，表面光滑无毛刺，弧形过渡段无弯折裂纹，螺纹段牙型规整无断牙，锁紧时受力均匀，

　　可长期承受交变振动载荷而不出现断裂失效。在轻型载货汽车的底盘管路固定、厂房压缩空气管路的支架连接、小型输送线的护栏安装场景中，这种U形紧固结构拆装便捷，不需要复杂的专用工具，仅用普通扳手即可完成锁紧与拆卸，后期维护更换成本极低。建模过程中需要重点还原弧形段的弯折圆角、直杆段的螺纹收尾结构、端部的倒角处理，这些细节直接影响后续工程出图的加工指导性，避免生产出的零件出现装配干涉、锁紧力不足的问题。
