自承式倾斜训练攀岩墙结构设计

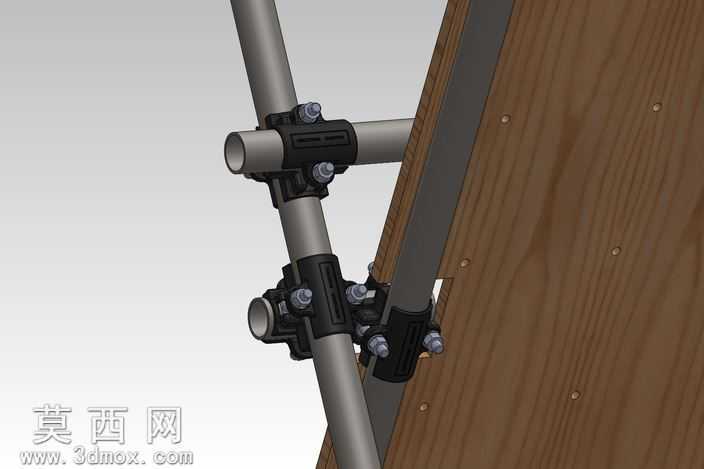

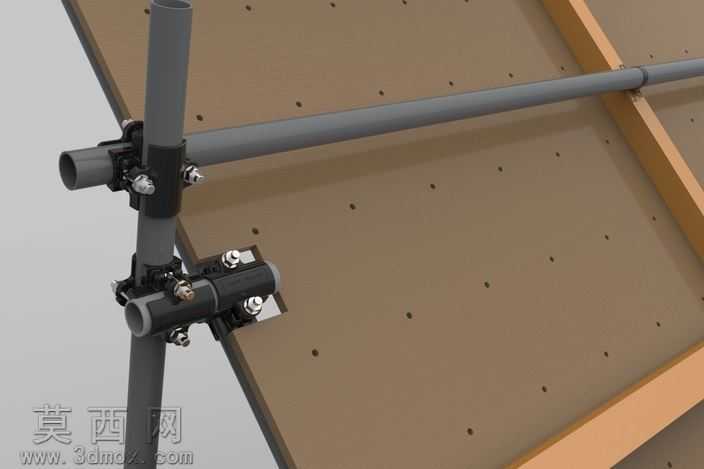

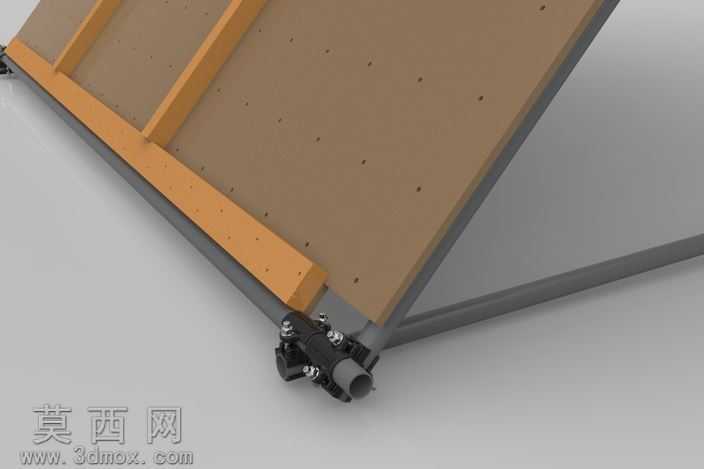

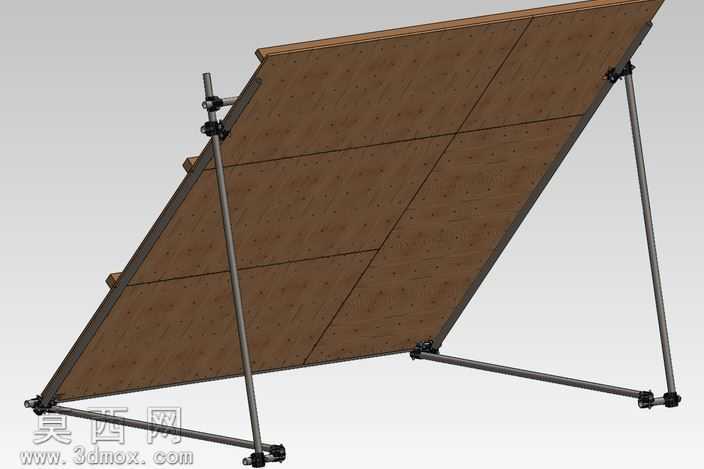

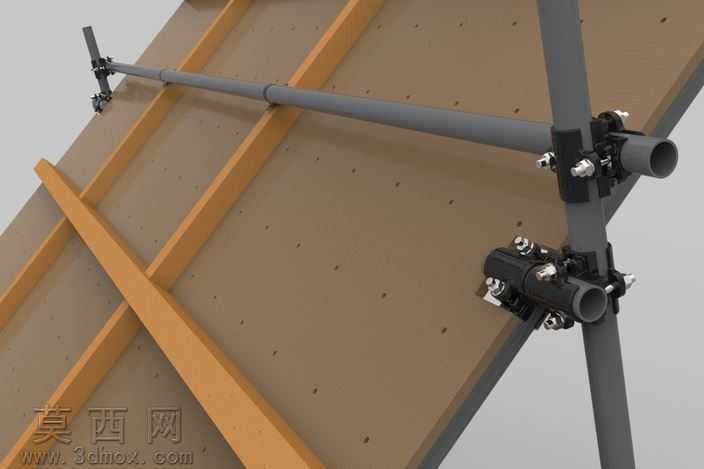

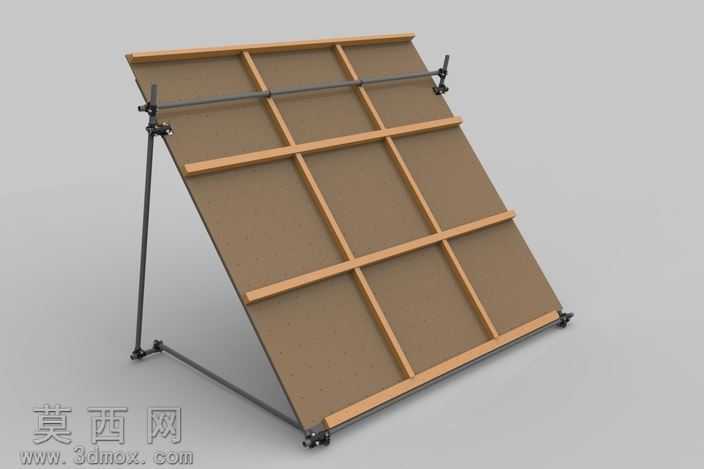

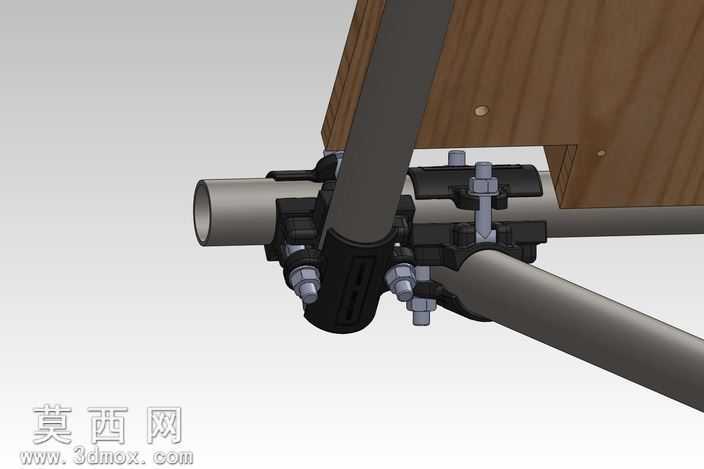

该模型为自承式倾斜攀岩墙的三维设计成果，整体采用模块化建模思路完成搭建，在三维建模过程中，首先对支撑结构进行参数化绘制，支撑部分采用金属圆管作为主体受力构件，搭配可调节管接头实现角度与高度的灵活调整，建模时对管接头的锁紧结构、管材的连接节点做了精细化的特征处理，还原了真实构件的装配逻辑，确保各部件之间的装配约束符合实际安装要求，不存在干涉问题。攀岩墙面部分采用多块胶合板拼接而成，建模时对每块板材的拼接缝隙、板面的攀岩点安装孔位都做了对应特征设计，板材表面赋予了仿真木质纹理材质，支撑金属管则赋予了哑光金属材质，通过渲染调整材质的粗糙度、反光度参数，让整体模型的视觉效果贴近真实实物的质感。结构设计上采用自承式支撑方案，无需额外依托建筑墙体固定，通过前后支撑腿的三角形受力结构保障整体稳定性，整体倾斜角度设置为40度，攀岩作业区域尺寸为3.6米×3.6米，适配放置在4米×4米、层高3米的室内空间使用，设计过程中充分考量了结构的受力合理性，支撑腿的底部设置了防滑固定结构，管接头的锁紧位置经过受力验算，能够承受攀爬过程中的动态载荷，同时整体结构具备拆装便捷的特点，所有连接节点均采用标准件装配，方便后期的运输、安装与角度调整。模型在渲染阶段采用了均匀的室内布光方案，清晰展现出各部件的结构细节与材质差异，无论是支撑管材的金属质感还是胶合板的木质纹理都得到了准确呈现，整体建模精度满足生产加工前的结构验证、效果展示需求，可直接用于攀岩训练设施的方案沟通、生产指导等场景。
