GoPro专用迷你异形固定螺钉结构设计

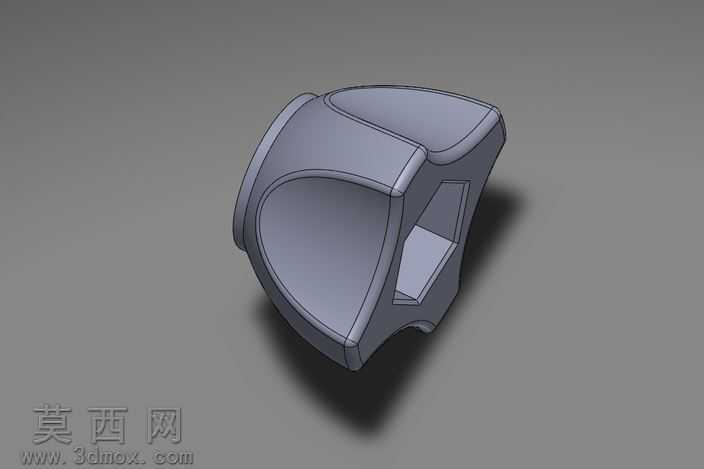

本作品为适配GoPro运动相机使用场景设计的迷你固定螺钉，整体采用SolidWorks完成全参数化三维建模，建模过程中优先保证结构的装配适配性，针对运动相机户外使用的轻量化、高锁紧可靠性需求做了针对性结构优化。模型构建阶段先绘制核心的六角驱动内孔轮廓，通过拉伸切除生成标准的扳手配合型腔，保证通用六角扳手可以顺利插入完成锁紧操作，避免出现滑棱、配合间隙过大的问题。主体外形采用流线型弧面过渡设计，通过多组曲面放样、边界凸台命令生成外轮廓，所有棱边均做了R0.3-R0.8的圆角处理，既消除了锐边避免使用时划伤手部或相机机身，也优化了零件的应力分布，降低锁紧时边角处的应力集中风险。模型中部设计有贯通的减重槽结构，在保证整体结构强度满足锁紧力矩要求的前提下，尽可能削减零件实体体积，实现零件的轻量化设计，适配运动相机配件减重的使用需求。渲染阶段采用哑光金属材质模拟不锈钢螺钉的表面质感，添加了微弱的表面磨砂纹理还原真实机加工零件的表面效果，场景布置采用柔和的侧上方主光源搭配底部补光，清晰呈现零件的曲面过渡、内孔结构与边角细节，阴影采用软阴影参数增强模型的立体感，让整体展示效果更贴近真实零件的视觉观感。该螺钉外部可搭配缩小版短翼形螺母使用，二者配合后可实现快速手动锁紧，无需额外工具即可完成GoPro相机与支架的固定操作，整体结构紧凑，外形尺寸小巧，既满足户外拍摄快速拆装的使用需求，也保证了连接后的结构稳定性，避免拍摄过程中出现连接松动、相机移位的问题。建模过程中所有配合尺寸均预留了合理的装配公差，可直接导出用于3D打印验证或机加工生产，模型同时保留了完整的参数化特征，可根据不同型号GoPro的安装孔位需求快速调整尺寸参数，衍生适配不同安装场景的同系列固定螺钉产品。
