脚手架用管接接头三维结构设计

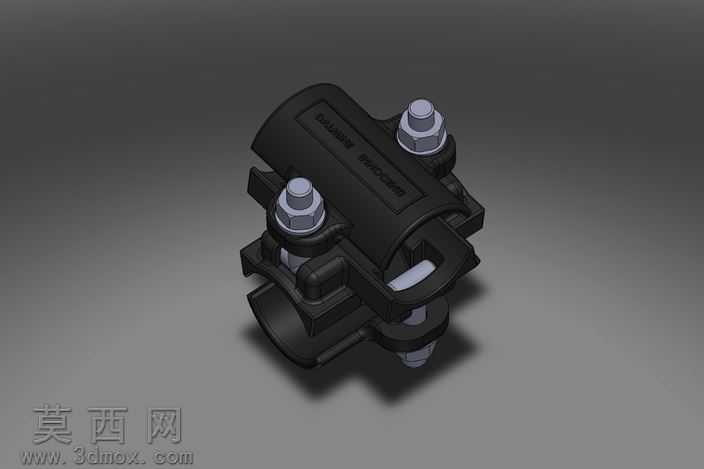

本作品为脚手架系统配套的管-join联合接头三维建模作品，该类构件是上世纪五六十年代开始广泛流行的建筑施工支撑体系核心连接元素，至今仍在各类脚手架搭建场景中大量使用。建模过程中首先基于实物测绘的尺寸参数，在三维建模环境中完成主体基座的轮廓草绘，通过拉伸、切除等基础特征命令构建接头的主体承托结构，主体部分采用适配圆管夹持的弧形卡槽设计，上下对称设置两组螺栓锁紧位，确保对接的两根管材能够被稳定夹持固定。模型对锁紧螺栓、配套螺母、防滑垫片等标准件均做了精细化建模还原，螺栓头部的六角轮廓、螺纹段的牙型细节都按照对应标准件参数做了特征刻画，螺母与主体基座接触的位置做了贴合面的公差适配处理，还原实际装配状态下的贴合效果。材质渲染阶段，主体塑料基座部分采用哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原绝缘防护类工程塑料的表面质感，螺栓、螺母等金属紧固件部分采用镀锌金属材质，添加细微的金属磨砂纹理与环境反射效果，区分金属件与塑料件的视觉差异。结构设计上，该接头采用双侧螺栓锁紧的结构形式，无需额外焊接工序即可完成两根垂直交叉管材的快速连接固定，主体基座的卡槽弧度与常用脚手架钢管外径完全匹配，锁紧后可提供足够的夹持摩擦力，保障脚手架体系的连接稳定性。建模过程中对各部件的装配间隙做了合理设置，既还原实际产品的装配公差，也避免模型出现特征干涉问题，整体模型完整还原了该类管接接头的全部结构细节，可用于脚手架体系的装配模拟、施工方案演示以及相关构件的结构优化参考。
