立式双开门测量柜柜体结构设计

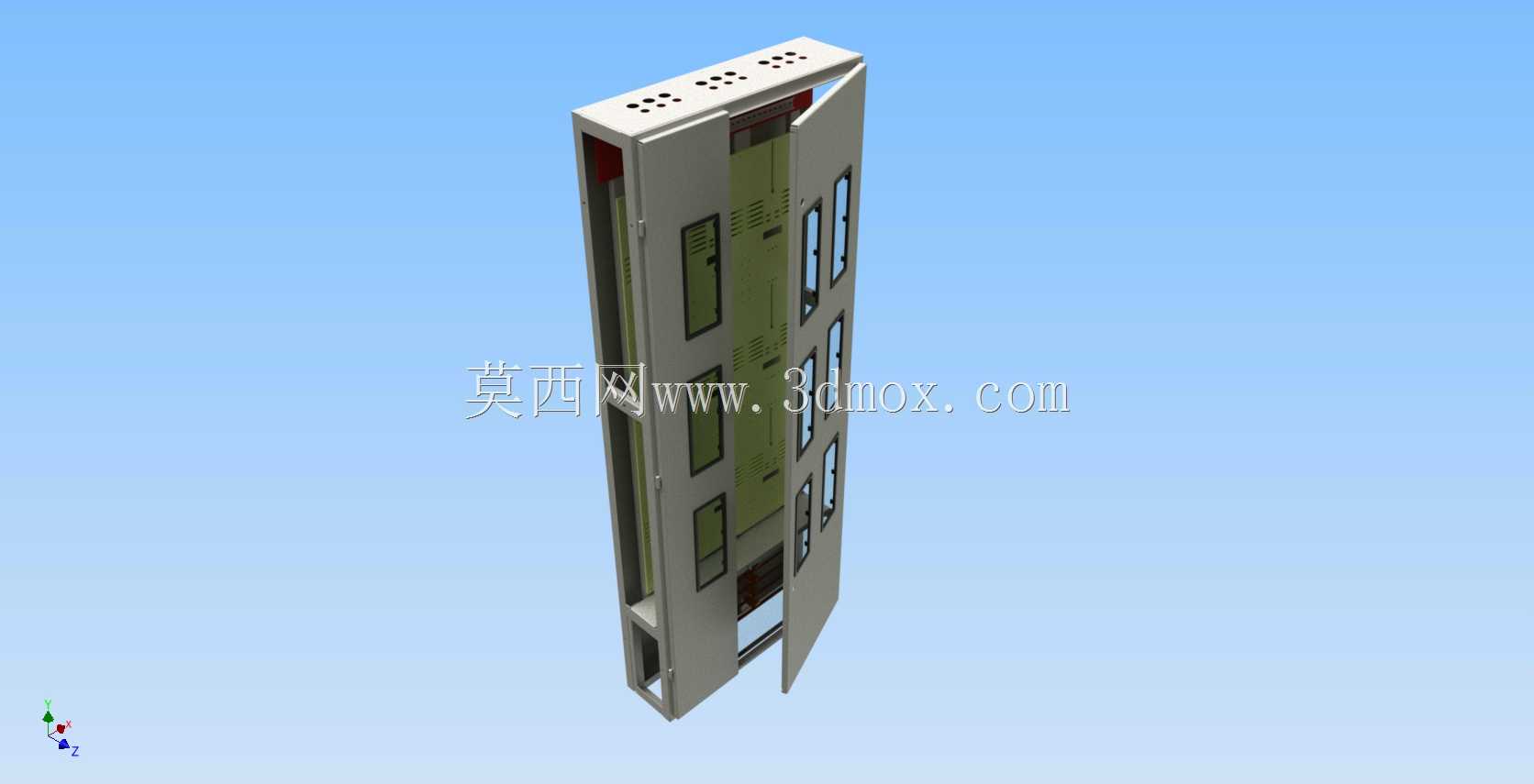

　　该测量柜主要应用于工业现场计量检测、实验室测试工位的测量仪器集成承载场景，可将各类测量模块、信号采集单元、接线端子排规整收纳于封闭柜体内部，避免现场粉尘、飞溅切削液、意外磕碰对精密测量元件造成损伤，同时为操作人员提供规整的接线与操作界面，适配车间计量站、产线在线检测工位、实验室校准区域的安装需求。从结构设计来看，整体采用立式窄长型钣金焊接框架，框架主体选用冷轧钢板弯折成型，侧围与门板通过折弯加强筋提升整体刚性，避免长期使用出现门板下垂、框架形变的问题；顶部预留阵列式通风散热孔，可在柜内安装低功耗散热风扇时形成自然对流风道，带走测量模块长时间工作产生的积热，保障内部电子元件工作温度处于合理区间。柜门采用双开门错位布局，

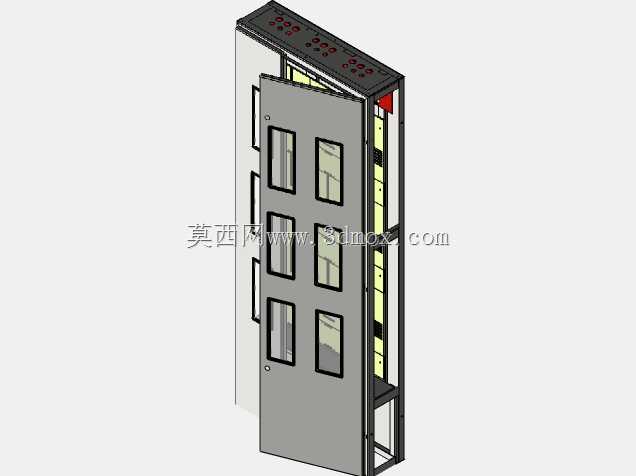

　　单扇门板上预留多组竖向观察窗，观察窗选用透明耐力板嵌装，无需开启柜门即可直接观察柜内模块的运行指示灯状态、仪表读数，日常巡检无需反复开关柜门，减少不必要的操作步骤；门板内侧预留安装导轨位，可根据实际需求固定线槽、接地铜排、小型辅助元件，柜门与框架之间加装密封胶条，闭合后可达到基础防尘防护等级，适配多数普通工业车间的环境要求。柜体底部预留安装固定孔位，可直接通过膨胀螺栓固定于水泥地面，也可搭配配套底座抬高安装，避免地面潮气侵入柜内；柜内两侧预留多排可调式安装梁，安装梁上加工等距模数孔，可根据内置测量仪器的实际尺寸灵活调整层板、模块安装板的高度，适配不同规格的测量采集设备、信号转换模块的安装需求，无需额外二次打孔加工。

　　设计过程中重点考量了现场接线的操作空间，柜门开启角度可达到120度以上，柜内预留足够的手部操作空间，方便后期接线维护、模块更换作业；框架边角处均做钝化倒圆角处理，避免安装维护过程中尖锐边角划伤操作人员，整体结构在满足防护、承载功能的前提下，尽可能压缩柜体横向占用空间，适合在空间紧凑的产线侧边、计量室靠墙位置安装部署，不会占用过多的生产作业通道面积。
