立柱安装式夹层平台工业机柜结构

　　这套结构针对工业厂房夹层区域的电气设备布设需求设计，核心解决高位操作平台上的电气柜体安装、人员操作防护与上下通行的配套问题。在常规工业生产场景中，部分生产车间受地面场地限制，会利用厂房竖向空间搭建钢结构夹层操作平台，用于布设分布式电气控制单元、现场信号采集模块或是小型动力配电装置，这类高位布设的设备既需要稳定的安装载体，也需要配套的安全防护结构避免人员操作时发生坠落风险，同时要预留顺畅的上下通行路径方便运维人员定期检修。

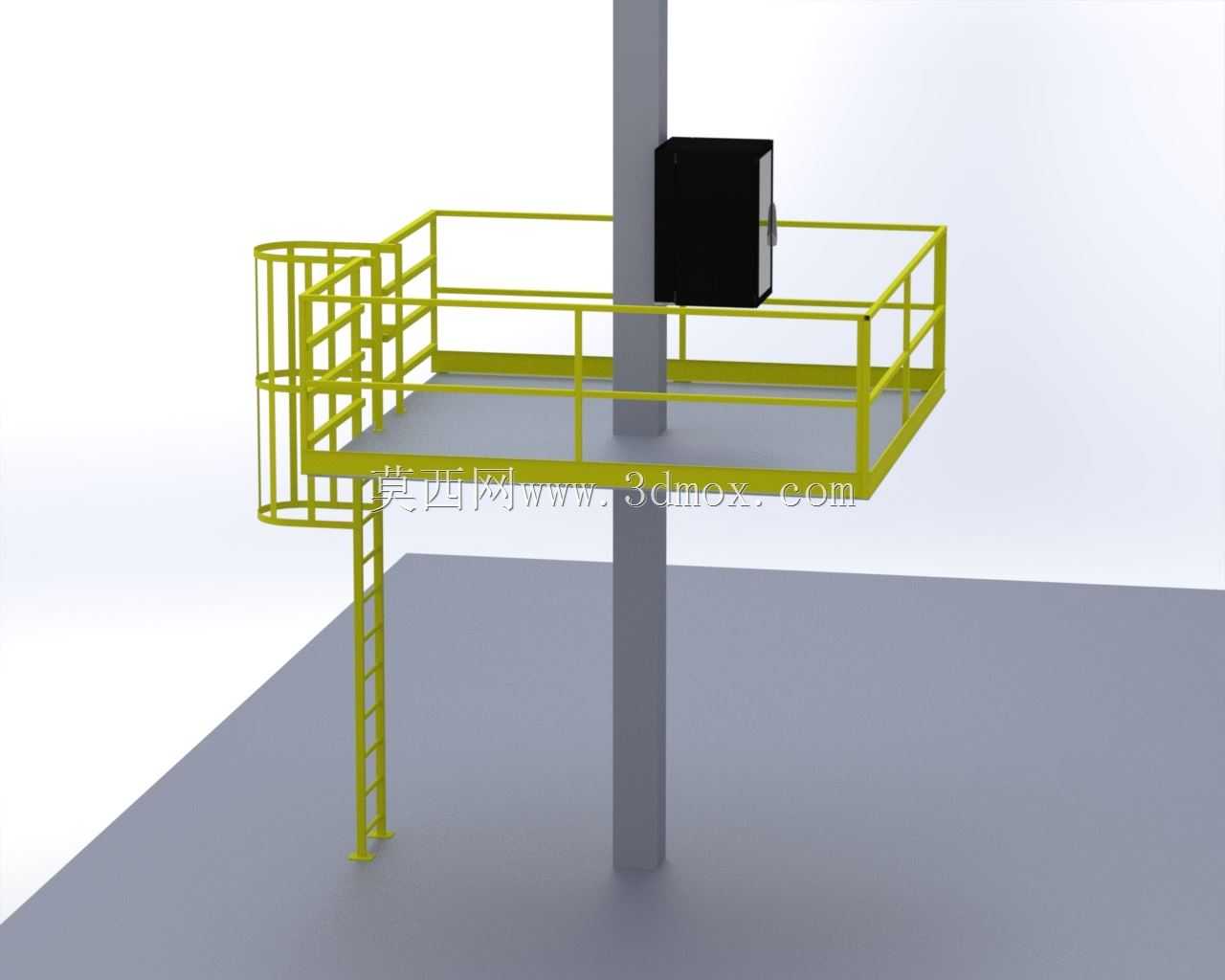

　　机柜采用侧挂式安装结构，直接固定在支撑夹层平台的竖向承重立柱上，无需额外占用夹层平台的操作面空间，安装点位距离平台护栏预留足够的操作间隙，运维人员站在平台上即可完成柜门开启、线路接驳、元件调试等常规操作，不会因为柜体突出护栏范围产生探身操作的安全隐患。柜体采用封闭箱式结构，正面设置透明观察窗，无需开启柜门即可观察内部设备的运行指示灯状态，柜体与立柱的连接采用多组螺栓固定的抱装结构，可适配不同截面尺寸的方形或圆形承重立柱，安装时不需要对立柱做额外的焊接改造，降低现场施工的改动量。

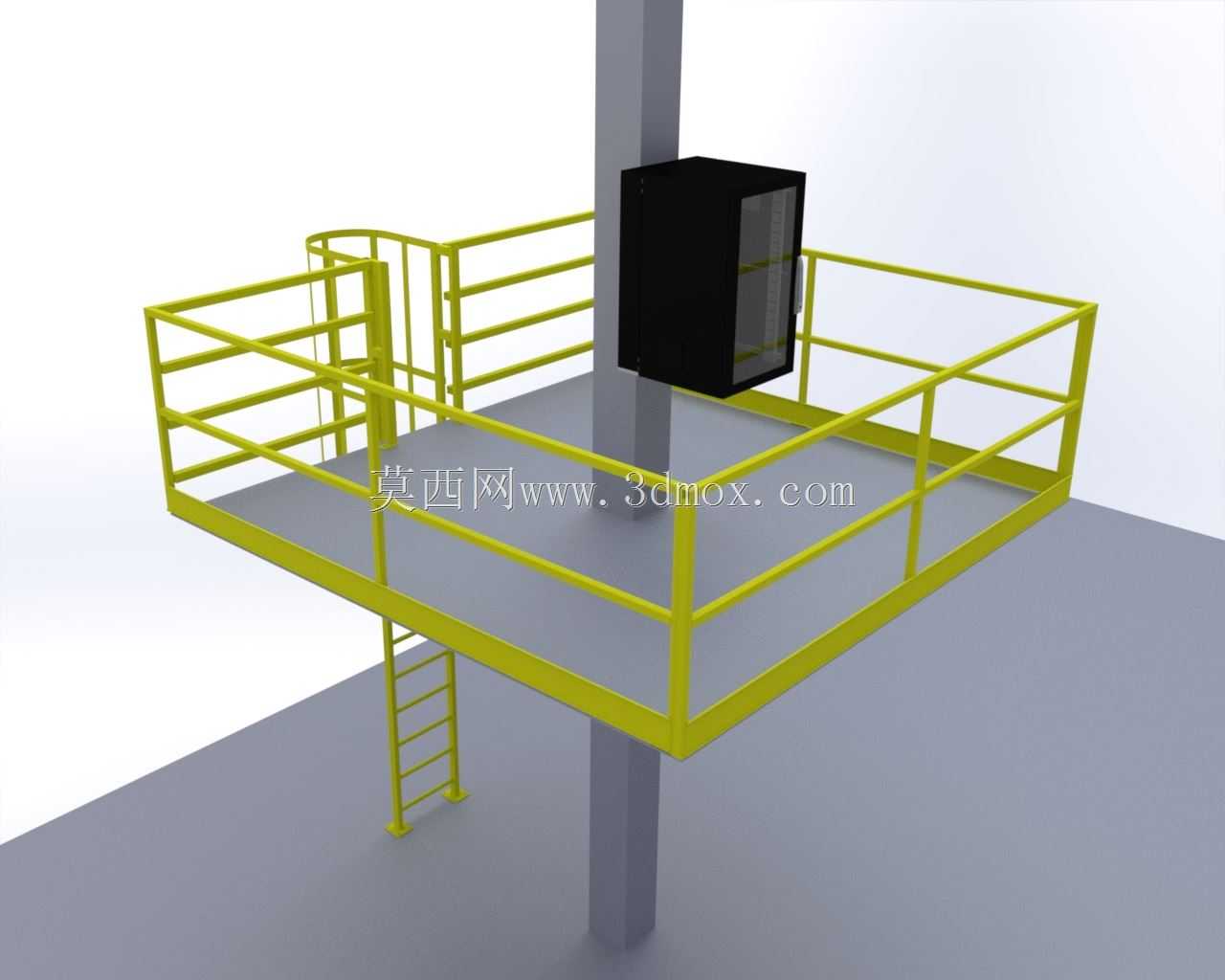

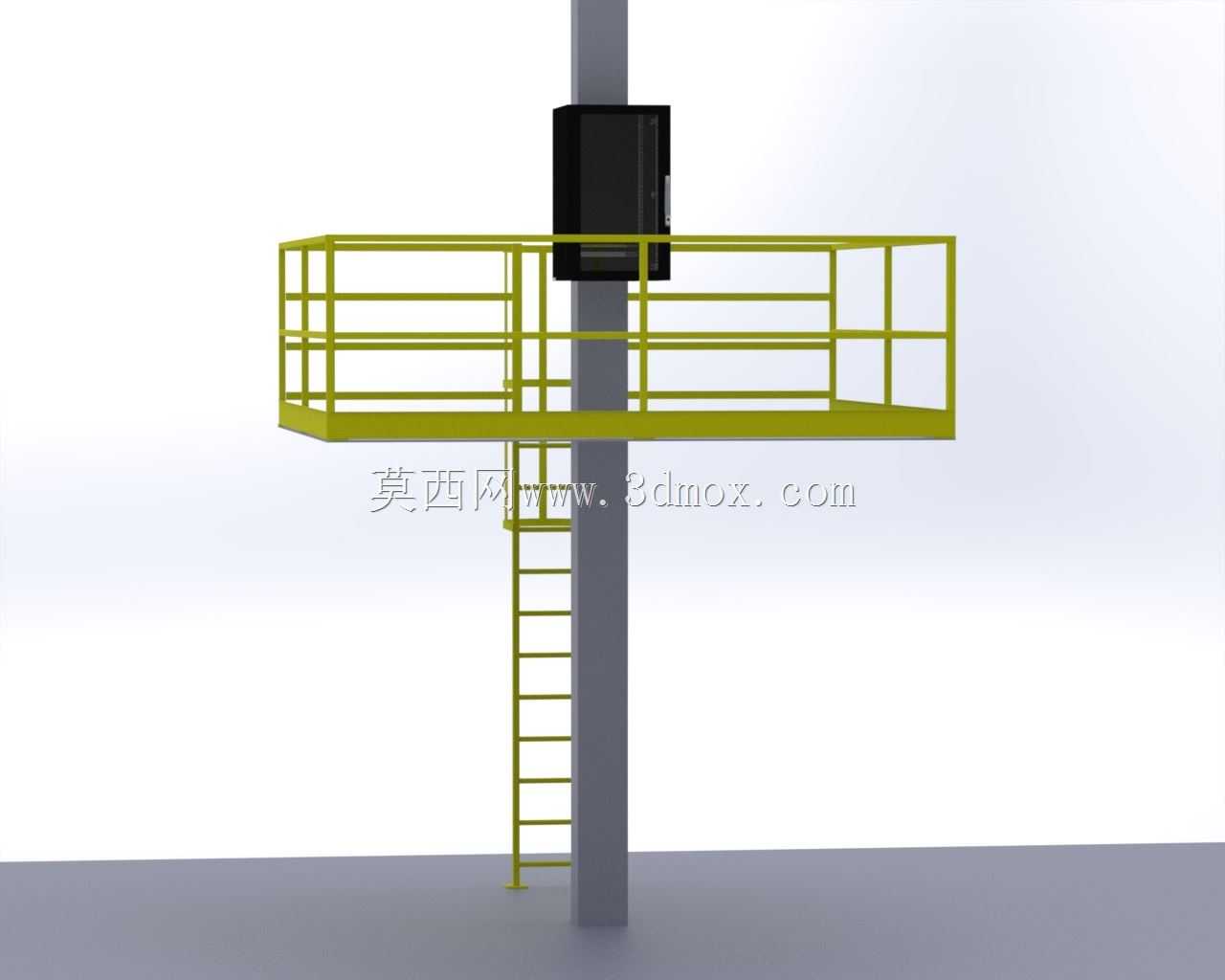

　　配套的夹层平台采用框架式钢结构设计，平台边缘设置三层横向护栏，护栏高度符合工业操作平台的安全防护要求，护栏转角处做圆弧过渡处理，避免尖锐棱角对通行人员造成磕碰。平台一侧设置直爬梯，爬梯踏步采用防滑结构设计，爬梯与平台框架刚性连接，上下端分别与平台主梁、地面基础做固定处理，避免人员攀爬时产生晃动。爬梯入口处设置可开合的护栏门，平时处于关闭状态，防止平台上的工具或是杂物从爬梯口坠落至地面作业区。

　　设计过程中优先考虑结构的受力合理性，夹层平台的主梁直接与承重立柱做刚性连接，平台铺板采用防滑花纹钢板，整体承重满足常规电气运维的荷载要求，可同时容纳2-3名运维人员在平台上开展检修作业。机柜的安装高度经过适配调整，柜体底部距离平台铺板的高度符合人体操作的舒适区间，柜门开启角度可达到120度以上，不会与周边护栏结构产生干涉。整套结构的安装边界清晰，所有构件均围绕中心承重立柱布设，不会占用过多的厂房竖向空间，适配现有厂房夹层改造或是新建夹层的电气配套布设需求，也可根据现场立柱的间距、平台的实际尺寸做参数化调整，适配不同的厂房空间条件。
