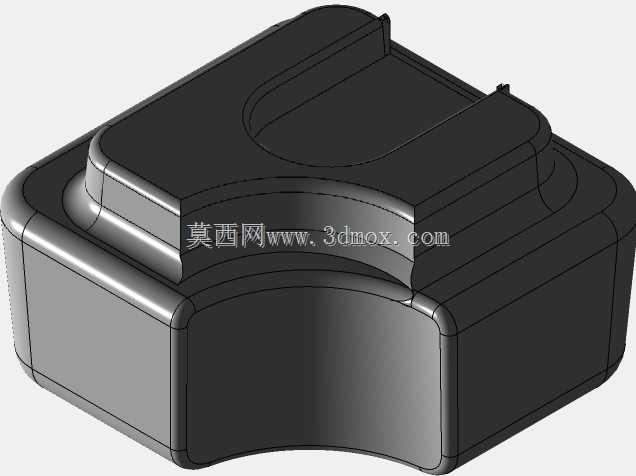

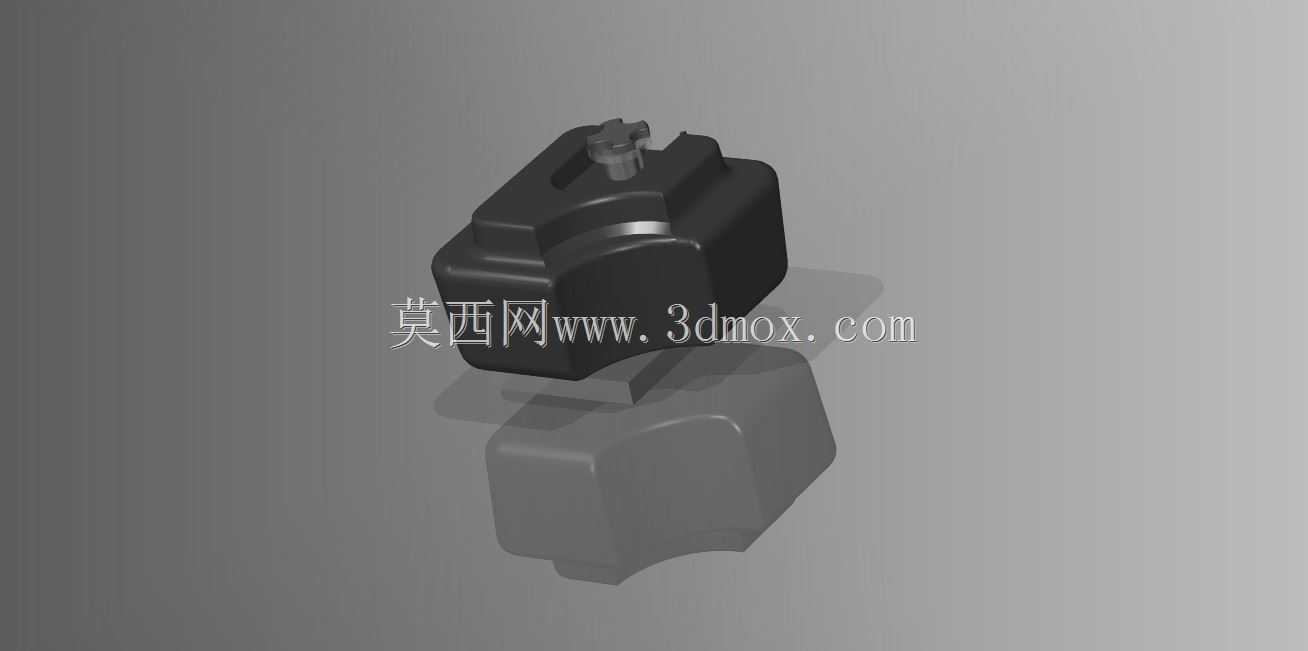

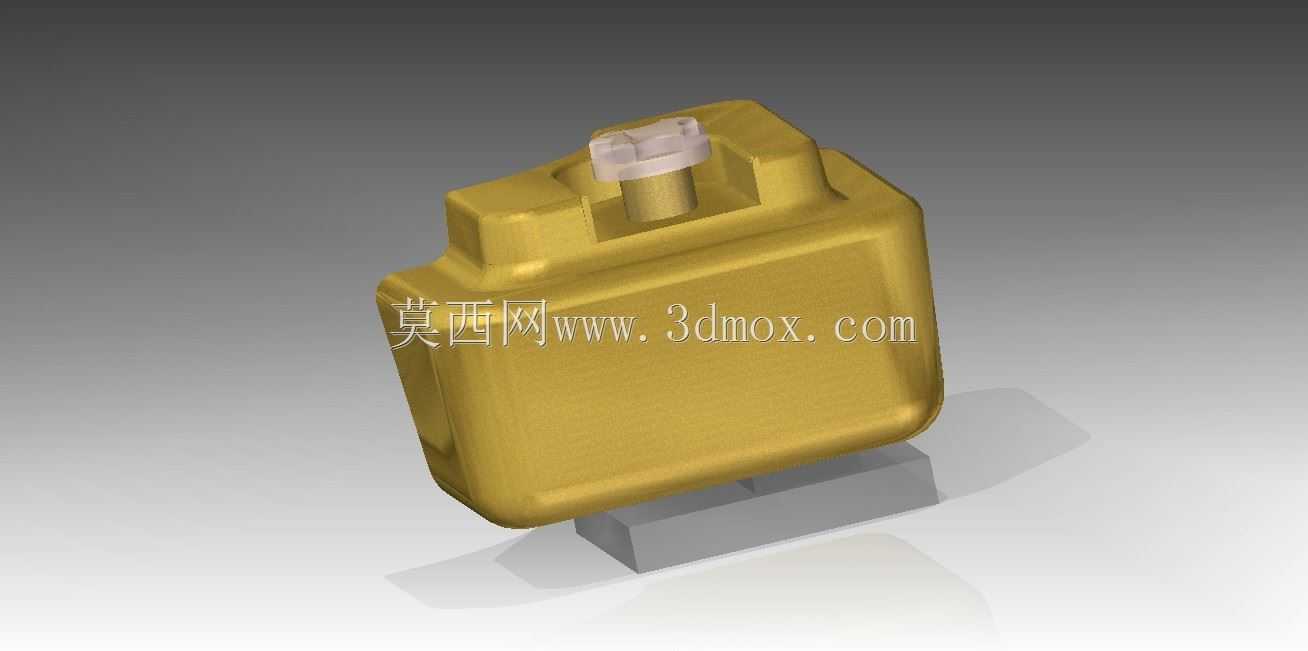

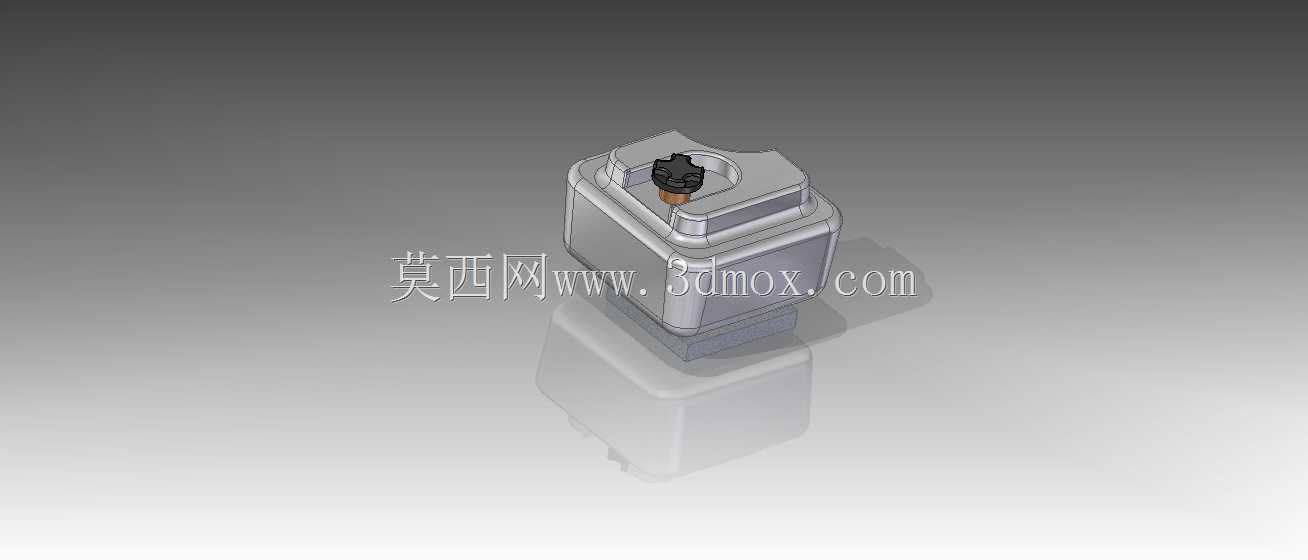

车辆燃油存储用紧凑型油箱结构设计

　　这款油箱的结构设计完全围绕车载安装场景的边界约束展开，建模阶段优先考虑了动力舱内的剩余空间适配，整体采用非规则异形轮廓，避开了周边线束、悬架固定点以及散热管路的干涉区域，无需额外改动周边部件布局即可完成装配。从功能实现层面看，箱体上部预留的加注口集成了密封限位结构，可匹配通用规格的燃油箱盖，加注过程中能避免燃油飞溅溢出，同时预留的通气结构可平衡箱体内外气压，防止燃油持续消耗后箱内形成负压影响供油顺畅度。箱体下部的出油接口位置经过反复校核，设置在箱体最低点偏侧位置，即便车辆处于坡道倾斜状态，也能保证燃油泵持续吸油，减少剩余残油无法利用的情况，同时接口周边做了局部加厚处理，可承受供油管路的插拔力与行车过程中的振动载荷，

　　避免长期使用后出现接口开裂渗漏的问题。设计过程中对箱体的壁厚做了梯度处理，安装固定点位的壁厚比常规箱体壁厚高出30%，固定点位周边设计了加强筋结构，可分散车辆行驶过程中颠簸、急加减速带来的惯性冲击力，避免固定点位置出现应力集中导致的箱体开裂。箱体的边角位置全部采用大圆弧过渡，一方面可以降低注塑或者滚塑加工过程中的应力残留，另一方面也能避免安装过程中锐边划伤周边的线束与胶管，同时圆弧过渡的结构在车辆发生轻微碰撞时，能通过局部形变吸收部分冲击能量，降低箱体破损漏油的风险。从实际使用场景来看，这款油箱适配小排量乘用车辆或者小型工程作业车辆的动力系统布局，储油容积经过精准核算，可满足车辆常规续航里程的燃油存储需求，

　　同时箱体外部预留了燃油液位传感器的安装位，无需额外开孔加工即可适配通用规格的液位检测部件，减少后续改装或者装配的加工工序。建模时同步考虑了箱体的防浪结构，内部设置的多道防浪挡板可在车辆急加速、急减速或者急转弯时，抑制箱内燃油的剧烈晃动，既可以降低燃油晃动产生的噪音，也能减少燃油对箱体壁的持续冲击，延长箱体的使用寿命，同时防浪挡板上开设的通油孔可保证燃油在箱内顺畅流动，不会出现局部区域燃油淤积无法供给的问题。安装边界方面，箱体的几个固定支脚位置与整车安装孔位完全对应，支脚上预留的缓冲垫安装槽可匹配橡胶减震垫，过滤行车过程中传递到箱体的高频振动，避免固定螺栓出现松动，同时支脚的位置设置避开了箱体的受力薄弱区域，不会因为长期承重导致箱体变形。
