工业用带支架线缆缠绕卷筒结构设计

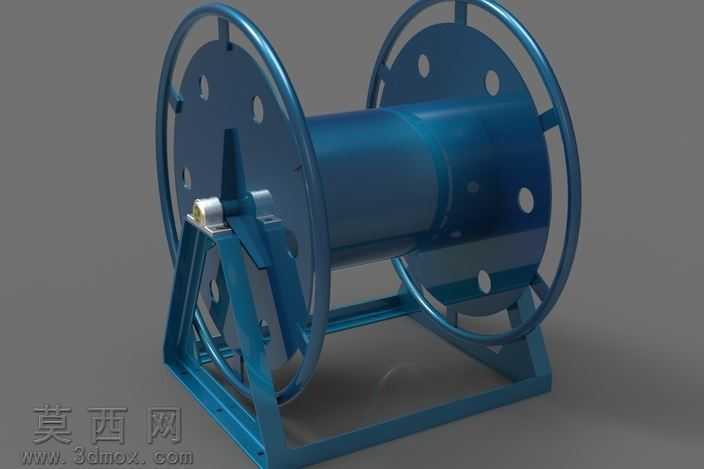

本作品为工业场景使用的线缆缠绕卷筒三维建模设计，整体采用对称式结构布局，核心由中部圆柱形卷筒主体、两侧圆形挡边法兰、底部支撑机架三部分构成。建模过程中首先对卷筒的功能需求进行拆解，明确其需要满足线缆规整缠绕、防止线缆滑脱、稳定放置使用的核心要求，首先绘制中部筒体的回转体轮廓，通过旋转特征生成基础筒体结构，筒体直径与长度比例经过反复调整，适配常规工业线缆的缠绕弯曲半径，避免线缆过度弯折损伤内部线芯。两侧的圆形挡边法兰采用等厚圆盘结构，法兰盘面均匀开设圆形减重孔，在保证结构强度的前提下有效降低整体自重，减重孔的排布采用圆周均布方式，兼顾视觉对称性与加工工艺性，法兰与筒体的连接位置做圆角过渡处理，避免应力集中导致的结构损坏。底部支撑机架采用框架式焊接结构设计，由方形管材拼接而成，两侧设置倾斜支撑臂与卷筒两端的转轴座连接，转轴位置内置转动副结构，保证卷筒可以顺畅转动完成收放线动作，机架底部为水平支撑脚，增大与放置面的接触面积，提升设备放置稳定性。材质渲染阶段，整体结构赋予蓝色金属漆材质，模拟工业钢制构件的表面喷涂效果，金属漆的粗糙度参数调整为适中数值，还原真实工业设备的哑光金属质感，机架与筒体的材质保持统一，仅在转轴位置赋予银色金属材质，突出转动部件的结构差异。设计过程中充分考虑实际使用场景的受力情况，对法兰的厚度、机架管材的壁厚参数进行合理设定，保证缠绕满线缆时整体结构不会发生形变，各部件的连接位置均做加强处理，避免长期转动使用出现松动问题。整体模型结构完整，各部件装配关系清晰，可直接用于工程参考、场景展示或后续的工程图导出加工。
