DIY数控设备用下压式按钮结构设计

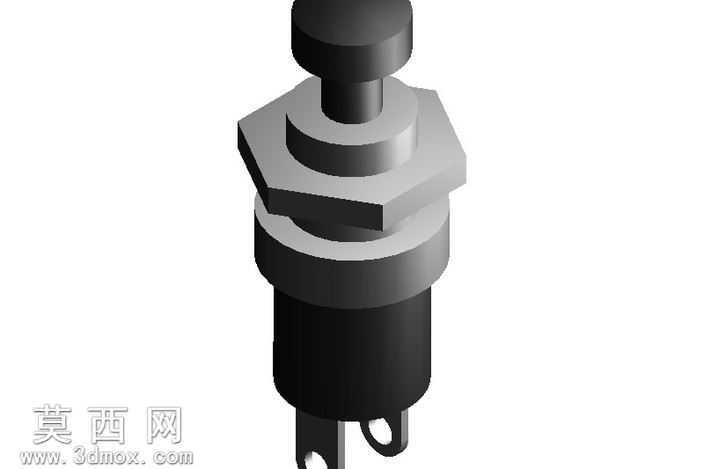

该下压按钮为适配DIY CNC控制器使用需求开发的三维结构设计，整体采用同轴分层式结构布局，通过三维建模软件完成全参数化设计，各部件尺寸经过精准校核，可满足实际装配与按压操作的功能需求。模型主体分为顶部按压端、中部锁紧定位结构、下部主体壳体与底部引脚四个核心部分，顶部按压端采用圆柱加圆台的组合造型，边缘做圆角过渡处理，既保证按压时的接触舒适度，也避免尖锐棱角带来的安全隐患；中部设置六角形锁紧螺母结构，配套环形定位台阶，可实现按钮在设备面板上的快速安装固定，六角造型适配通用扳手操作，安装拆卸便捷，定位台阶可限制安装深度，保证按钮装配后与面板表面齐平，提升整体外观一致性。下部主体壳体为圆柱造型，壁厚均匀，既为内部按压复位结构提供充足的容纳空间，也保证整体结构强度，底部设置两个对称的带孔引脚，用于焊接连接导线，引脚开孔可辅助导线定位，避免焊接后导线松脱，提升电气连接的可靠性。建模过程中对各配合面做了公差预留设计，按压端与壳体的滑动配合间隙控制在合理范围，既保证按压动作顺畅无卡顿，也避免间隙过大导致的晃动问题；材质渲染上区分了不同部件的材质属性，顶部按压端、中部螺母与定位环采用金属质感材质，还原五金零件的金属光泽与磨砂质感，下部壳体采用黑色工程塑料材质，模拟工业开关常用的绝缘外壳材质效果，引脚部分做亮面金属处理，还原导电引脚的金属特性。设计思路围绕DIY设备的实用需求出发，简化了工业级按钮的复杂冗余结构，保留核心的按压触发、安装固定、接线连接功能，整体结构简单易加工，既可以通过3D打印制作原型验证结构，也可作为参考用于实际五金零件的开模生产，适配小型数控设备、DIY电子装置的操控需求，按压行程设计符合常规操作习惯，按压力度适中，可提供清晰的按压反馈，保证操作时的手感辨识度。
