带键槽V型单滑轮传动结构设计

　　在轻载动力传输场景中，这类V型单滑轮的应用覆盖范围极广，从小型物料输送线的张紧端、台式加工设备的动力传递单元，到小型农用机具、DIY动力改装项目的传动环节，都能见到这类结构的身影。它的核心作用是通过V型皮带的楔面摩擦实现动力的转向或扭矩传递，相比平带轮，V型槽结构能提供更大的接触摩擦力，在相同张紧力下传递扭矩的效率更高，也不容易出现皮带打滑脱落的问题。设计这款滑轮时，首先要匹配常用的英制轴径安装需求，内孔选用15.875毫米也就是5/8英寸的通用规格，能直接适配市面上多数小型电机、减速机的输出轴尺寸，不需要额外加工轴套来调整配合间隙，能减少现场安装的加工工序。配套的4毫米宽键槽对应3/16英寸的标准平键，安装时只需将键嵌入轴的键槽，

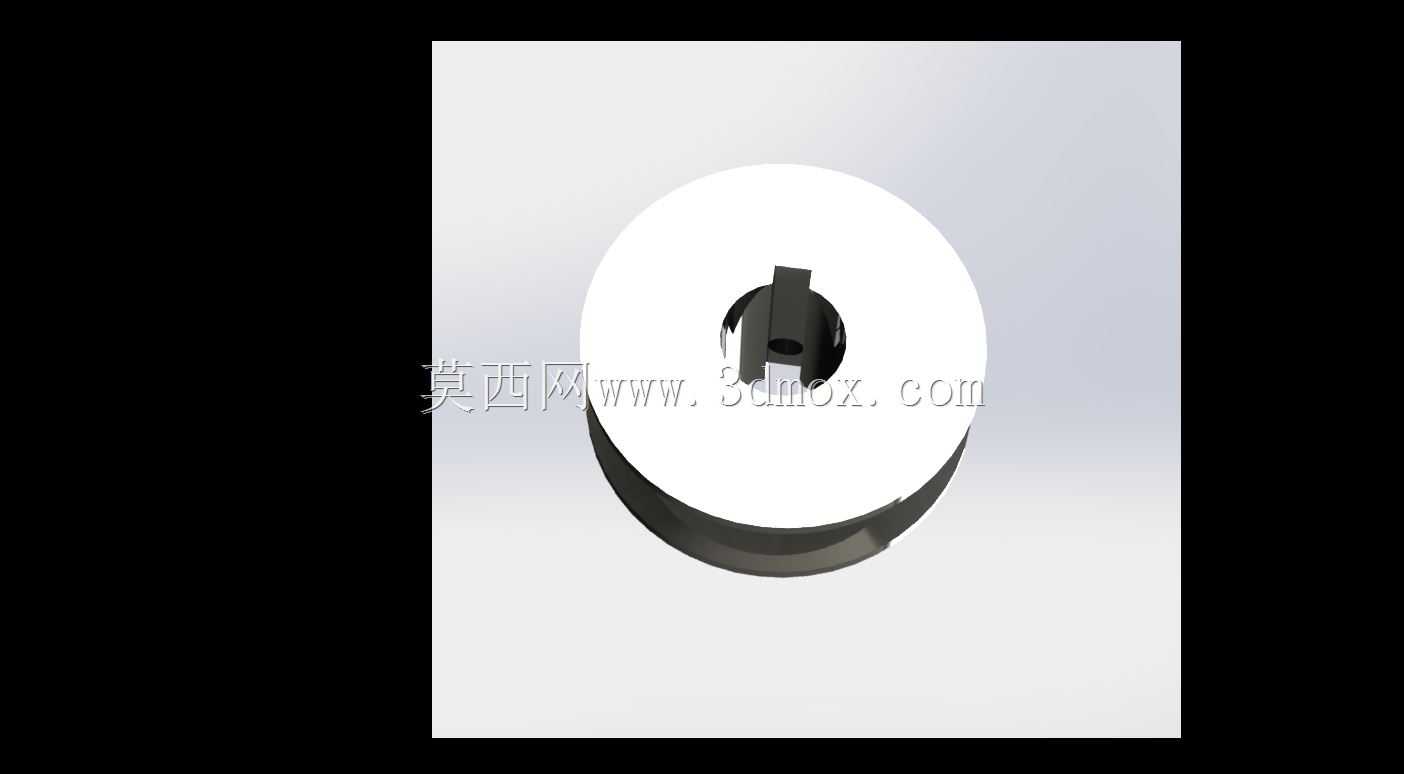

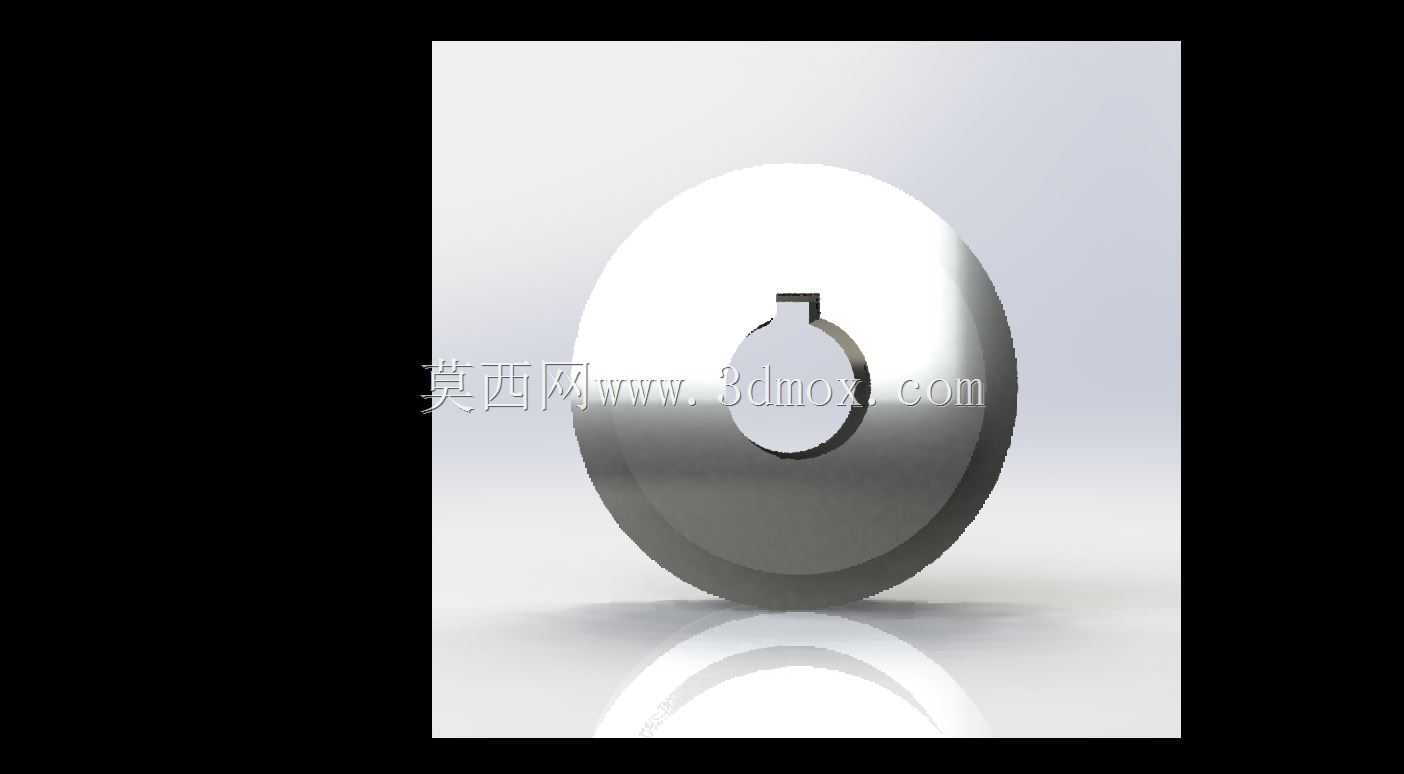

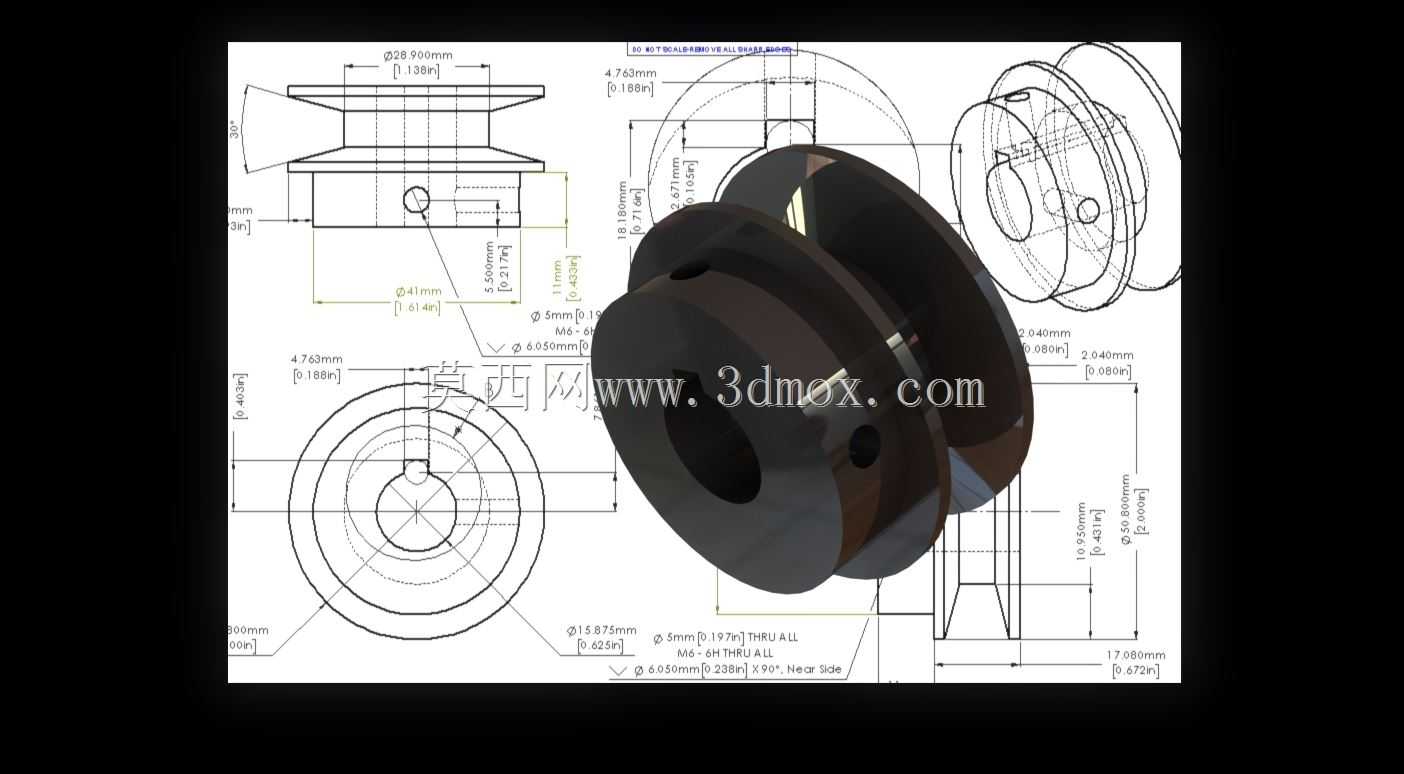

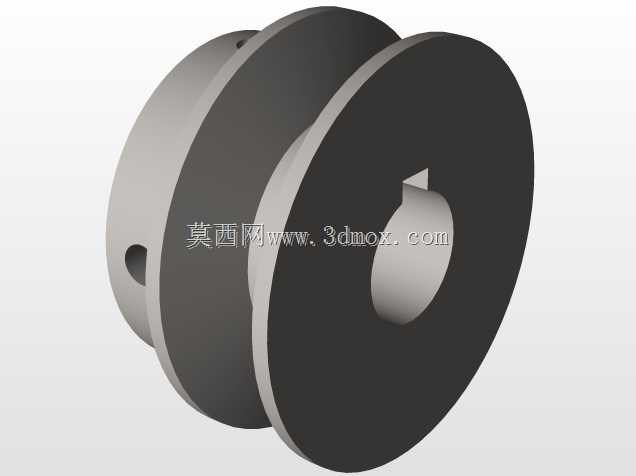

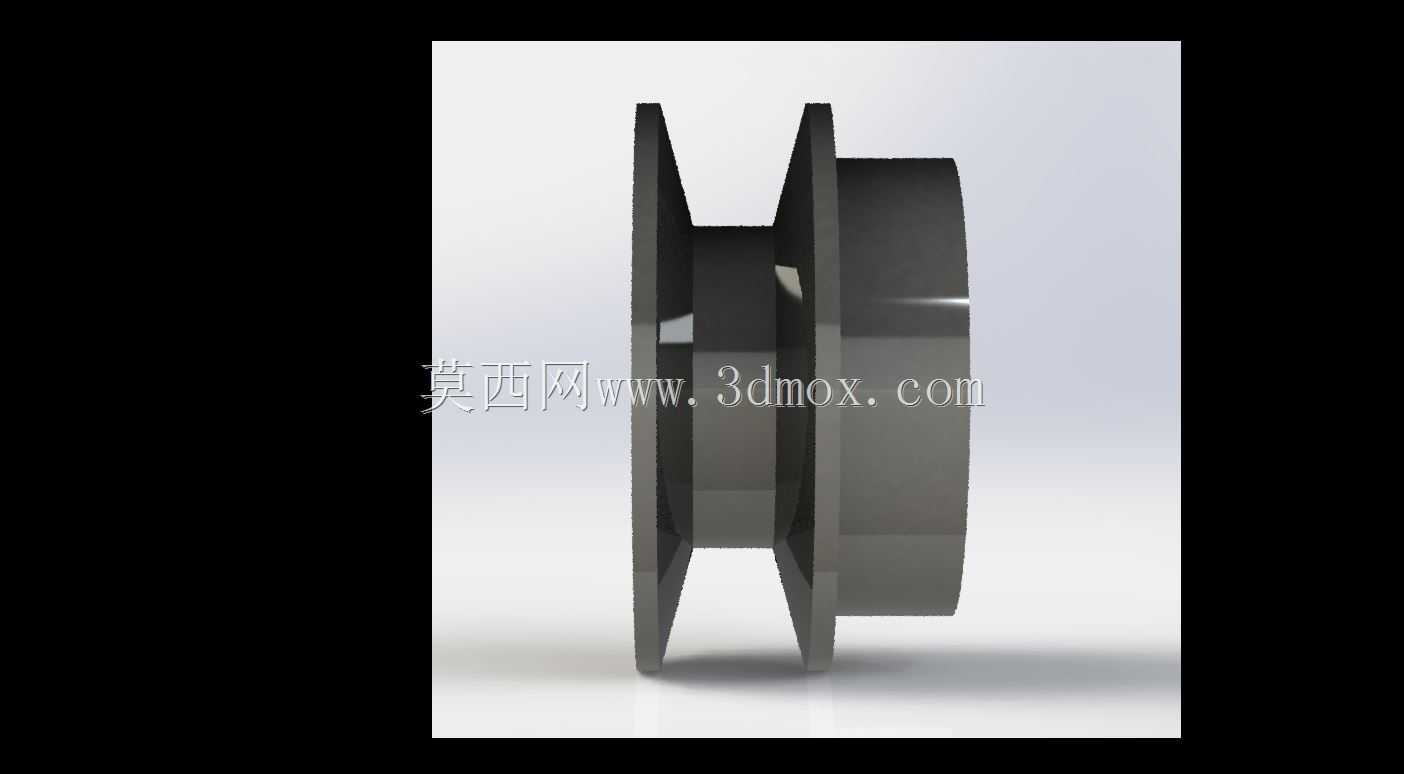

　　再将滑轮推入轴位，就能实现周向固定，避免传动过程中滑轮与轴出现相对转动，保证动力传输的同步性。滑轮外径设定为50毫米，这个尺寸属于轻载传动的常用规格，对应的传动比适配范围宽，既不会因为外径过大导致安装空间占用过多，也不会因为轮径过小造成皮带弯折应力过大，能有效延长配套V型皮带的使用寿命。轮体的V型槽角度按照通用V带的标准角度加工，槽深控制在合理范围，保证皮带嵌入后侧面与槽壁完全贴合，不会出现皮带卡滞或接触面积不足的问题。轮体的端面做了倒角处理，既避免安装时锐边划伤操作人员，也能减少轮体转动过程中的空气阻力，降低高速转动时的风噪。从安装边界来看，这款滑轮的轴向厚度控制在紧凑范围内，安装时不需要预留过大的轴向空间，

　　即使是安装空间局促的小型设备内部，也能顺利完成装配。轮体的中心孔与外圆做了同轴度公差约束，保证转动过程中不会出现偏摆，减少轴承受的径向交变载荷，提升整套传动机构的运行稳定性。在实际选型使用时，只需要确认配套轴径、键槽尺寸与皮带型号匹配，就能直接替换同规格的损坏滑轮，不需要重新调整传动中心距，能大幅缩短设备维修的停机时间。这类结构的滑轮因为结构简单、安装便捷、传动可靠，也是很多非标设备设计时优先选用的标准传动件类型，建模时严格按照实际加工公差绘制，能直接用于装配干涉检查、工程图导出，不需要二次调整尺寸参数。
