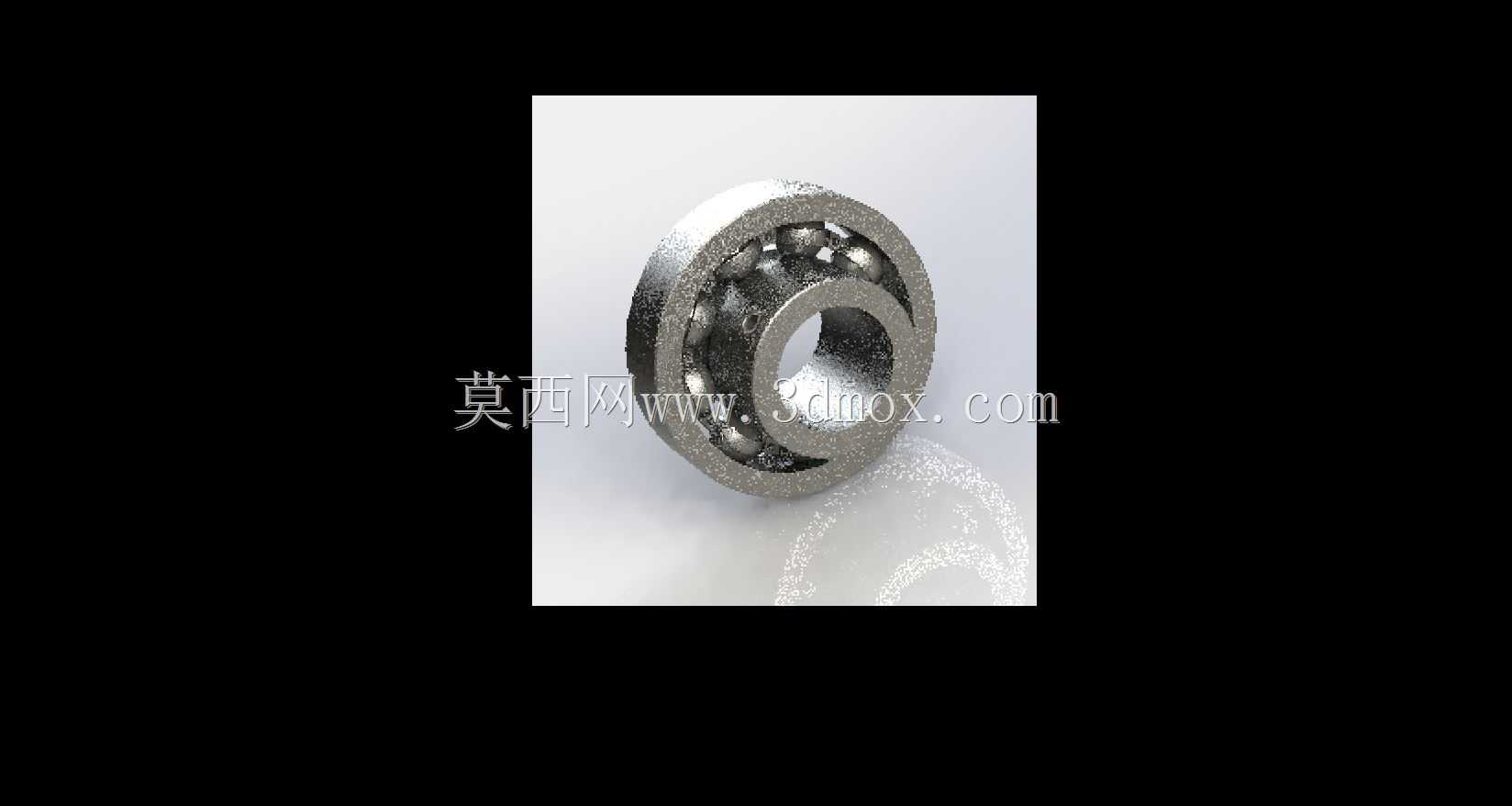

外径40内径16深沟球插入式轴承结构

　　日常做非标设备结构设计时，这类小尺寸深沟球插入轴承的选用频率非常高，尤其是在轻载、中等转速的传动工位，往往不需要定制特殊规格的轴承，这类标准尺寸的插入式轴承就能直接适配多数安装场景。从实际使用场景来看，这类轴承常被用在小型输送线的从动辊筒端部、轻型工装的旋转铰接位、小型电机的输出端支撑、办公自动化设备的走纸辊支撑，还有部分民用机电产品的旋转结构上，因为安装方式灵活，不需要复杂的轴承座配合台阶，插入对应安装孔后配合顶丝或者卡簧就能完成固定，对安装空间的要求非常低。

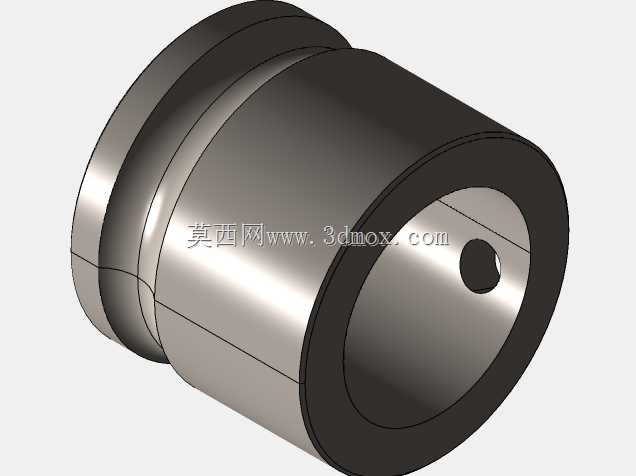

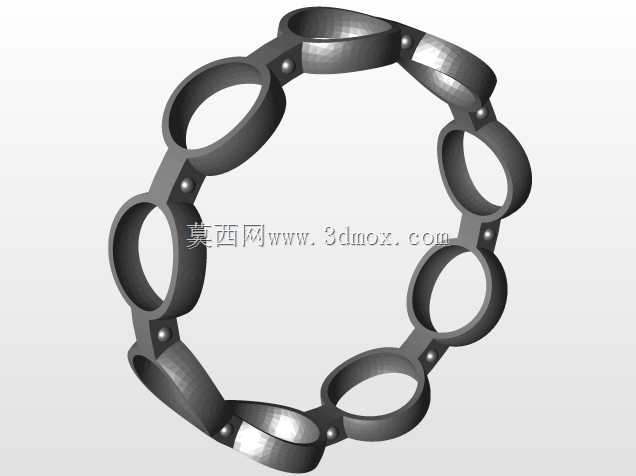

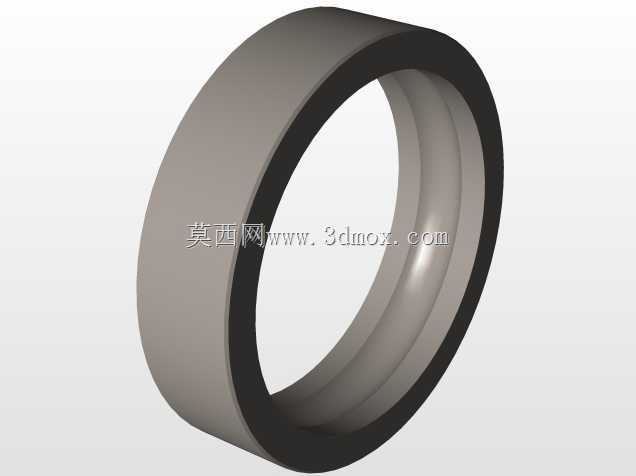

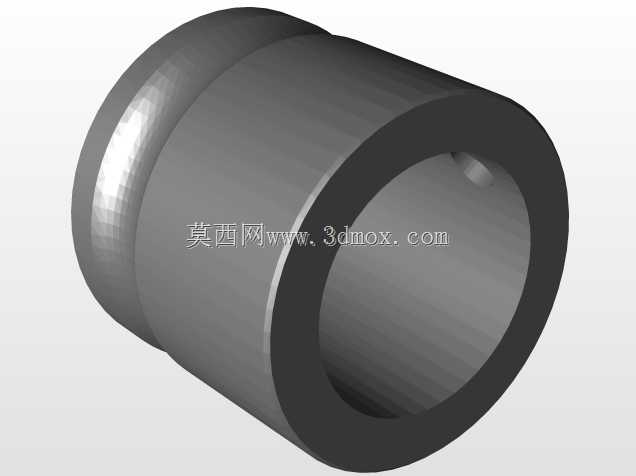

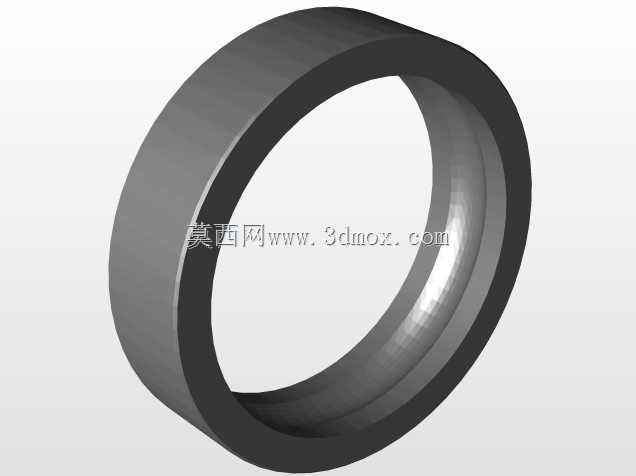

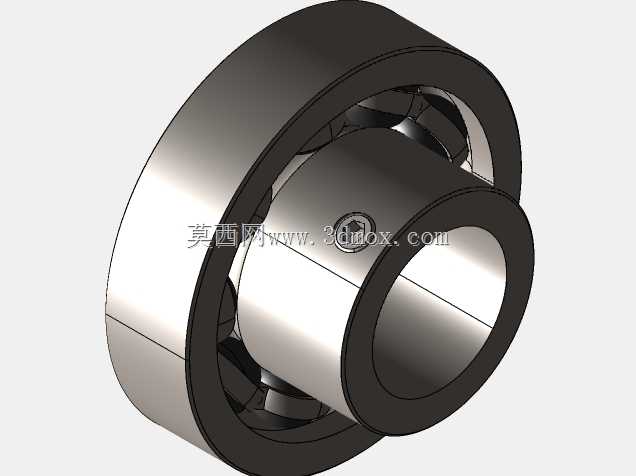

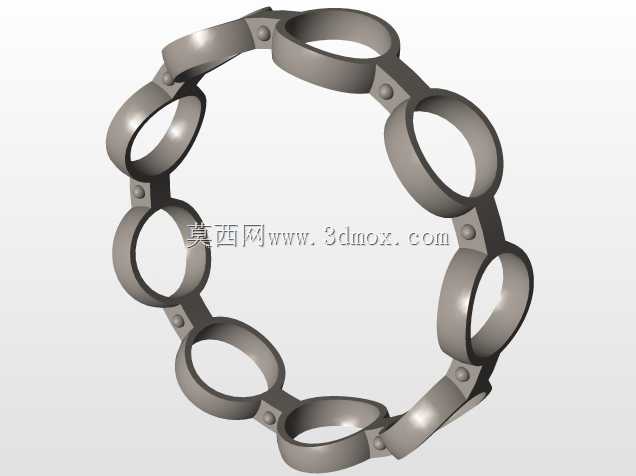

　　从结构设计逻辑来看，这款轴承采用最经典的深沟球结构，外圈外径40mm，内圈内径16mm，滚动体采用均匀分布的钢球，配合冲压保持架将滚动体等距分隔，避免滚动体之间直接接触摩擦，降低运转过程中的阻力和磨损。设计时特意将内圈做了小幅的外延处理，方便插入安装后与轴肩贴合定位，外圈的外圆做了轻微的倒角处理，既方便压入安装孔，也能避免压装过程中出现边缘崩裂的问题。和普通标准深沟球轴承不同的是，这款插入轴承的内圈预留了顶丝孔位，安装时不需要在轴上加工定位台阶，只需要将轴承插入对应轴径后拧紧顶丝，就能实现轴承与轴的周向固定，大幅降低了配套轴件的加工精度要求，适合对成本控制较严格的量产类设备使用。

　　在安装边界的把控上，设计时需要注意，这类轴承的径向游隙属于标准组级别，适合常温环境下的运转工况，安装时的压装力只能施加在对应配合的套圈上，不能通过滚动体传递压装力，否则会造成滚道压伤，直接影响轴承的使用寿命。如果是用在有轻微粉尘的工况下，还可以在轴承外侧加装简易的防尘盖，不需要额外设计复杂的密封结构，因为轴承本身自带的防尘盖就能阻挡大部分粒径的粉尘侵入，日常维护时只需要在出厂前填充足够的锂基润滑脂，就能实现长时间免维护运转。

　　从选型适配的角度来说，这类轴承的额定动载荷能够满足多数轻载传动的需求，在转速不超过每分钟三千转的工况下，运转平稳性和噪音表现都能达到常规机电设备的要求，不需要额外做动平衡处理。建模时还原了钢球与滚道的配合间隙，保持架的兜孔结构也完全按照实际加工尺寸做了还原，不管是做机构运动仿真，还是做整机的装配干涉检查，都能直接调用，不需要再额外调整配合尺寸，能节省不少重复建模的时间。
