塑料遥控器型芯型腔注塑模具结构设计

　　这套模具针对塑料遥控器壳体的批量注塑生产开发，核心成型部件为型芯与型腔，匹配卧式注塑机的安装接口，可直接适配常规120吨锁模力规格的注塑设备，适配消费电子配件生产车间的量产流水线作业场景。日常生产中，该模具主要承担遥控器上下壳体的一次注塑成型工序，成型后的塑件无需大量二次修整，可直接进入后续的按键装配、电路仓组装环节，能有效缩减遥控器整机组装的工序间隔。

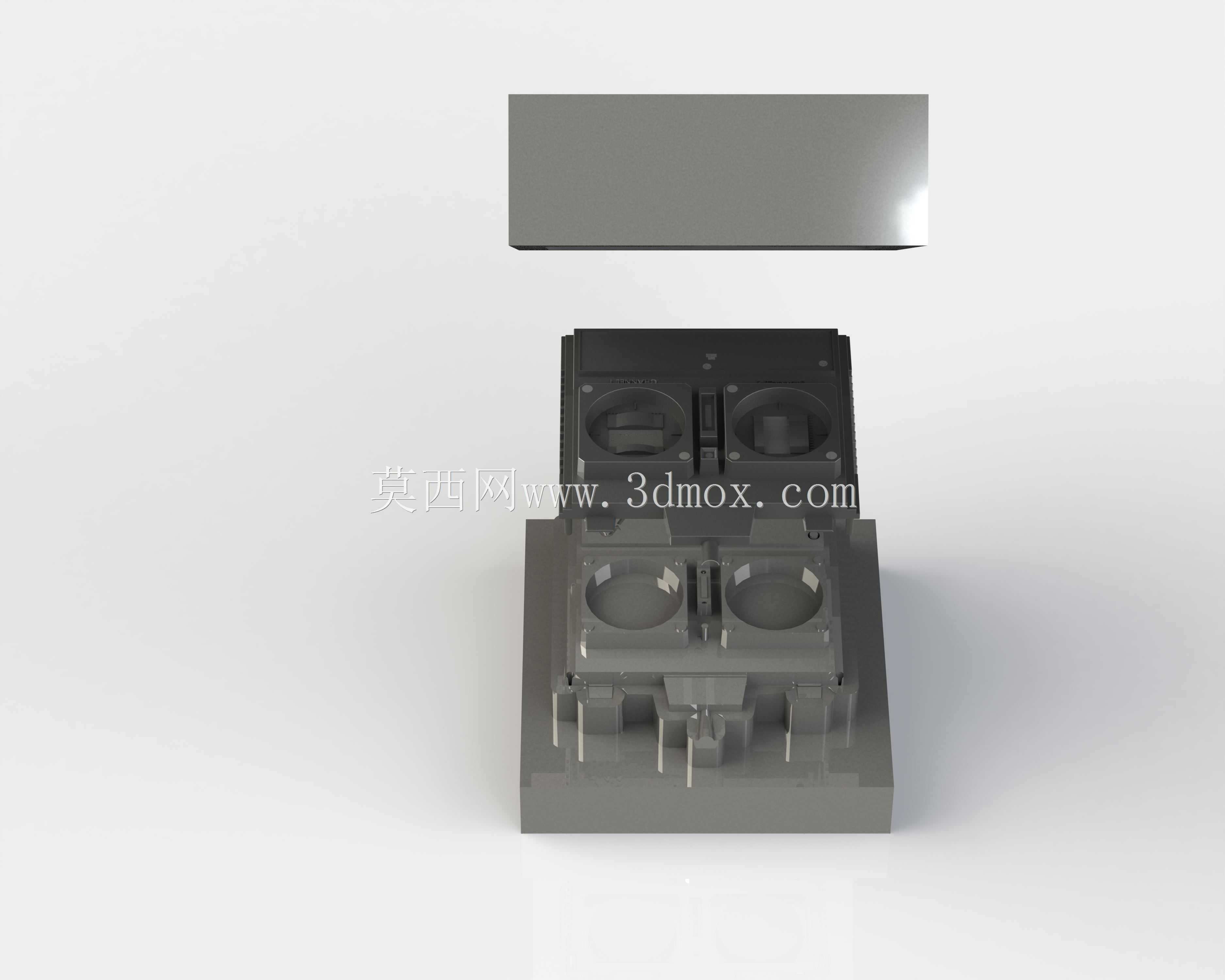

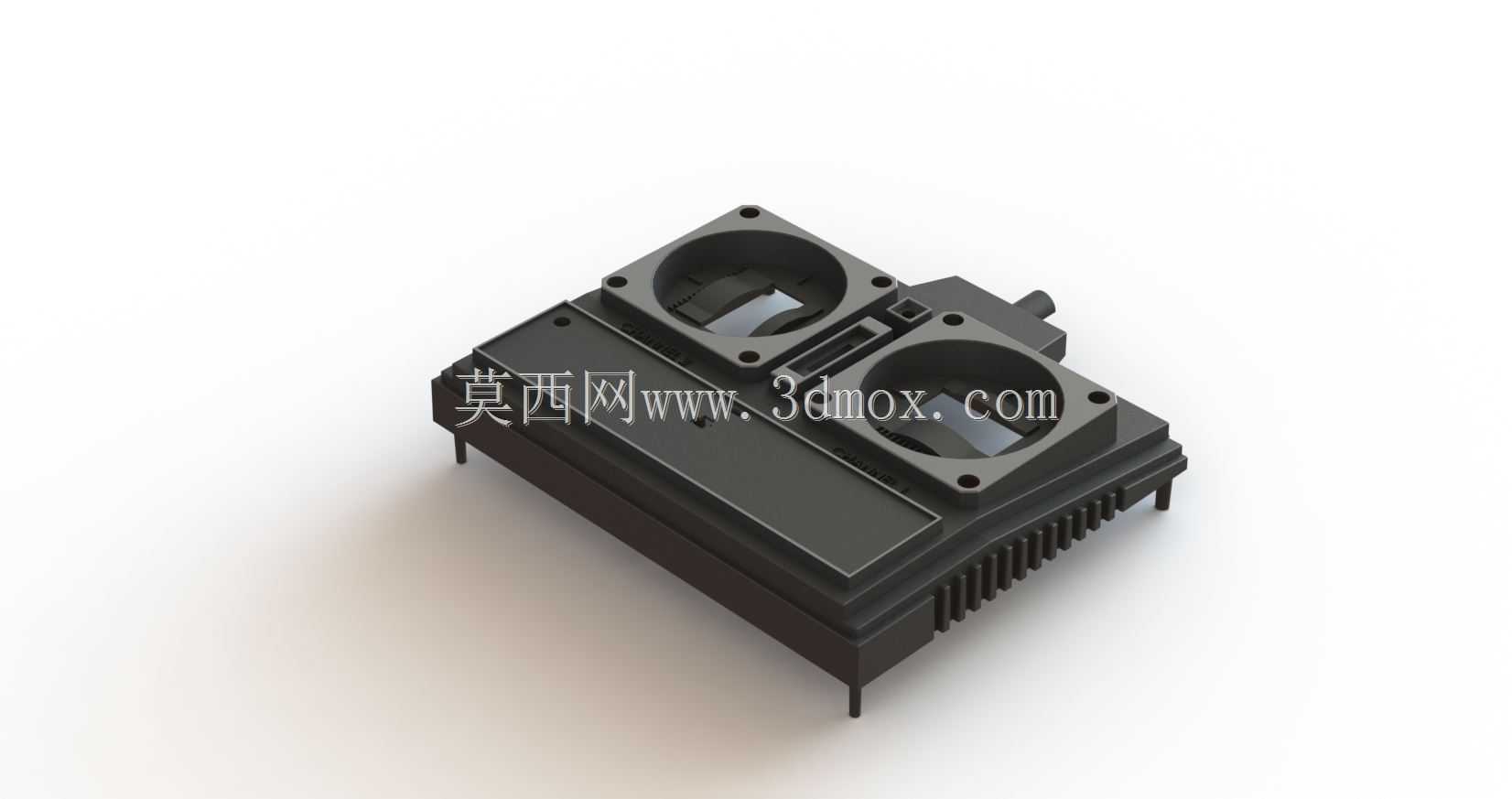

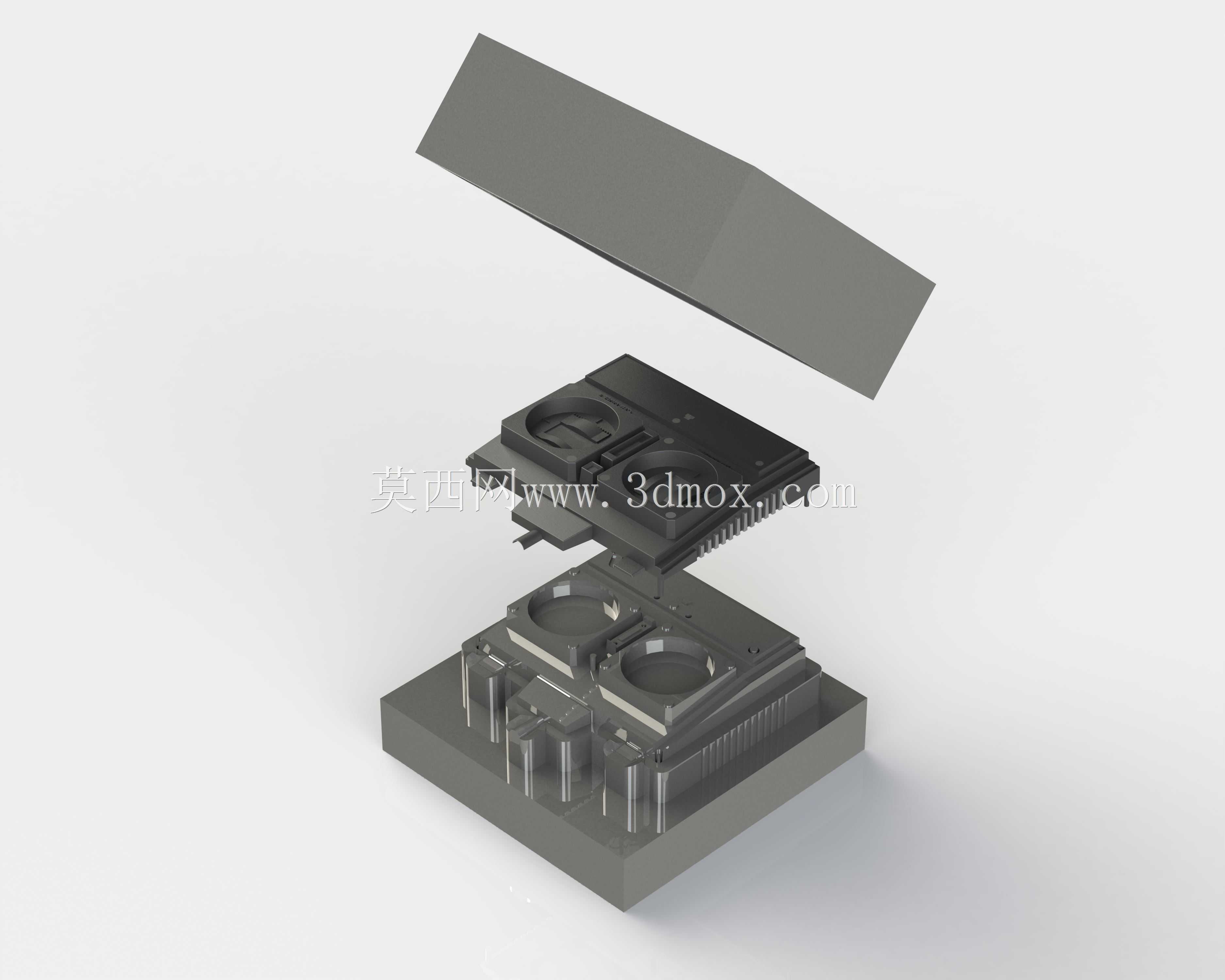

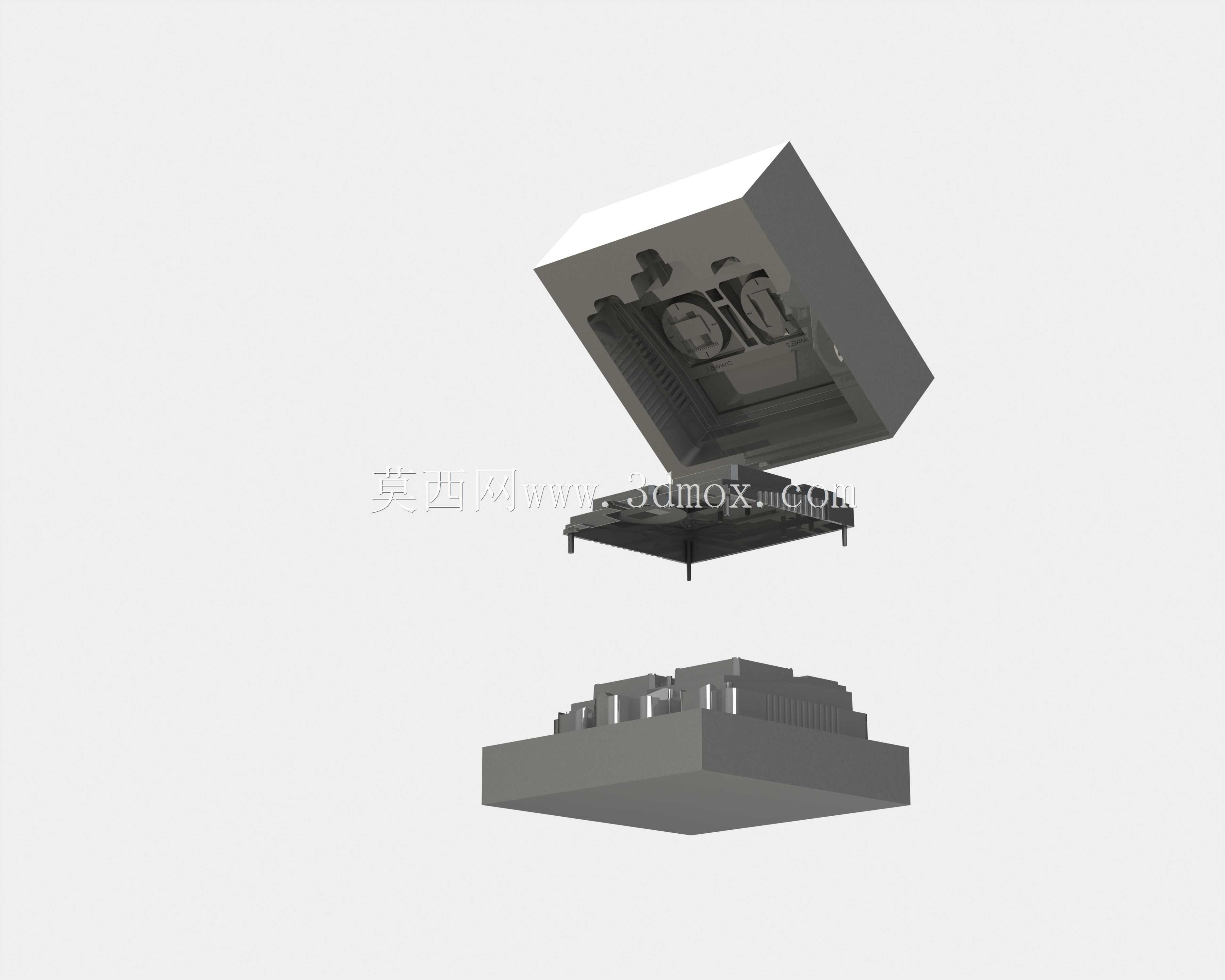

　　从结构设计逻辑来看，模具的分型面设置在遥控器壳体的最大轮廓处，开模时可保证塑件完整留于动模侧，配合顶针机构实现平稳脱模，避免顶出过程中出现塑件变形、表面顶白等常见缺陷。型芯部分对应遥控器壳体的内腔结构，精准还原了电池仓卡位、按键安装柱、电路定位筋等内部装配特征，所有加强筋的厚度均控制在壳体壁厚的0.6倍，从结构根源上避免注塑过程中出现缩痕、填充不足的问题；型腔部分对应遥控器的外表面，表面做了哑光蚀纹处理的预留位，成型后可直接获得符合消费电子产品外观要求的细腻质感，无需额外做表面喷涂处理。

　　冷却水路采用环绕式布局，分别在型芯、型腔内部设置独立的循环回路，水路距离成型面的距离保持在15-20mm区间，相邻水路间距控制在3倍水路直径，可保证注塑过程中型芯型腔各区域温度均匀，将成型周期控制在合理区间，同时减少塑件因冷却不均产生的翘曲变形。浇注系统采用侧浇口进料，浇口位置设置在遥控器壳体的侧边非外观面，成型后浇口残留易于修整，不会破坏产品外观面的完整性。排气槽开设在型腔的熔体填充末端，深度控制在0.02mm，既可以顺畅排出型腔内的空气，避免塑件出现烧焦、缺胶问题，又不会产生飞边缺陷。

　　安装边界上，模具的动定模模板尺寸匹配标准注塑机的拉杆间距，定位圈、浇口套尺寸符合通用注塑机的接口标准，导柱导套设置在模板四角，合模时可保证型芯型腔的同轴度误差控制在0.02mm以内，避免出现错模导致的塑件壁厚不均问题。模具的顶出板行程预留足够余量，适配遥控器壳体的脱模距离需求，复位杆配合弹簧实现顶出机构的精准复位，可承受连续量产的高频次开合模作业，整体结构兼顾了成型精度、生产效率与长期使用的维护便利性。
