注塑模具全零件结构三维设计方案

项目分类:注塑模图纸 发布时间:2021-12-10 ID:449895
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案
  • 注塑模具全零件结构三维设计方案

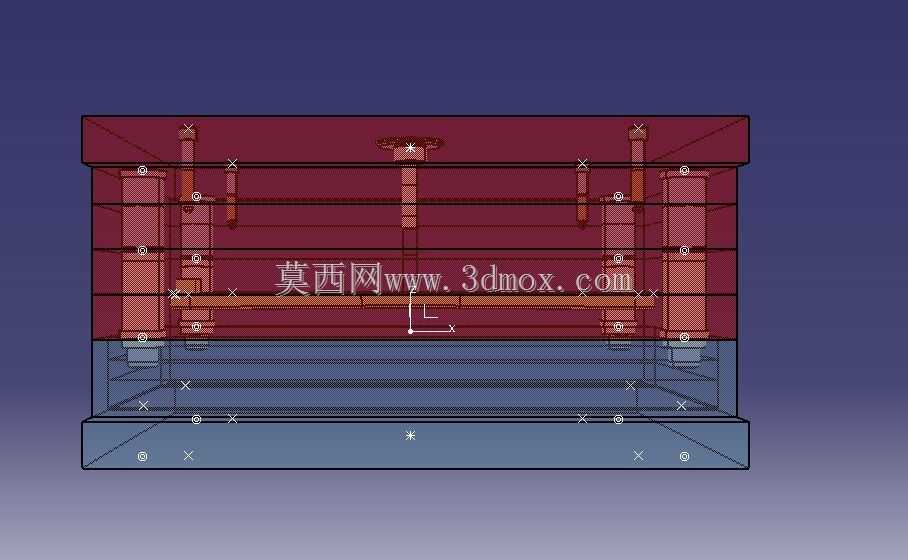

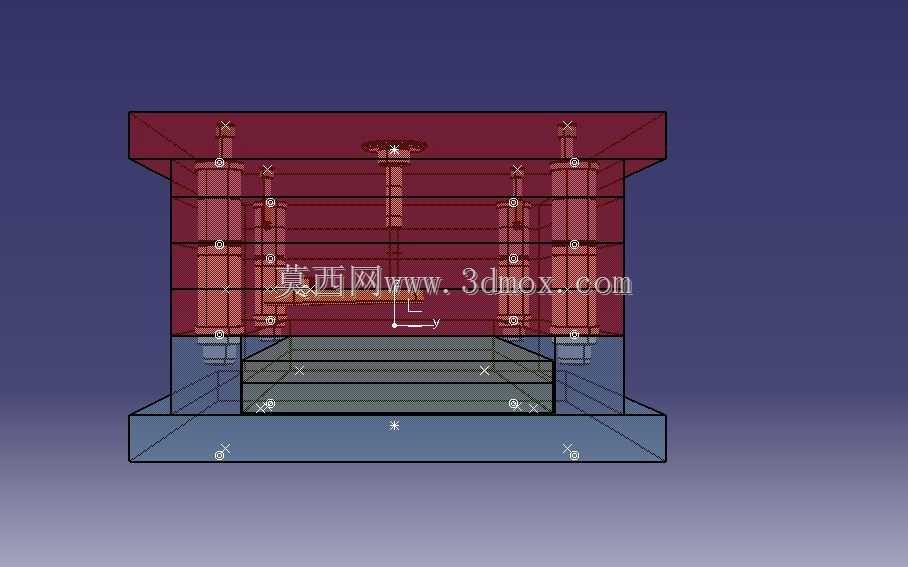

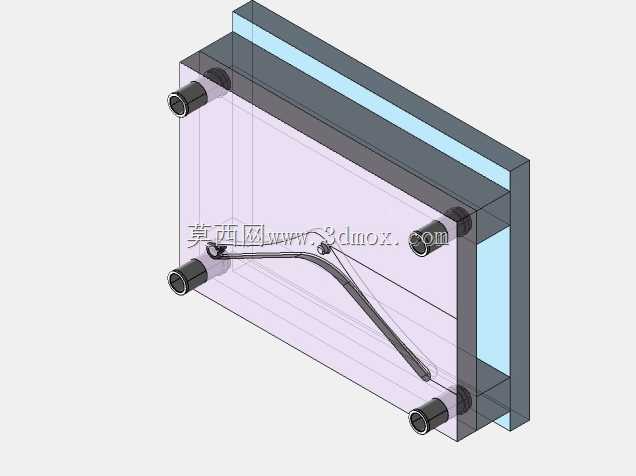

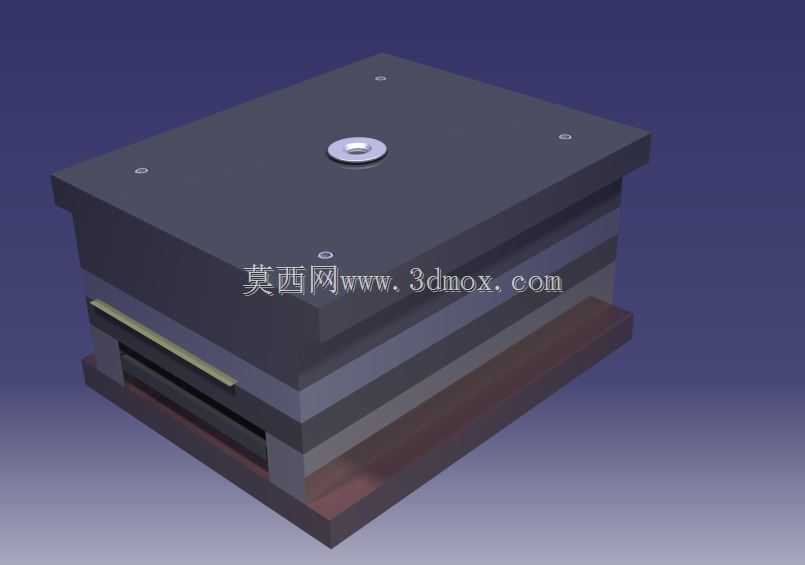

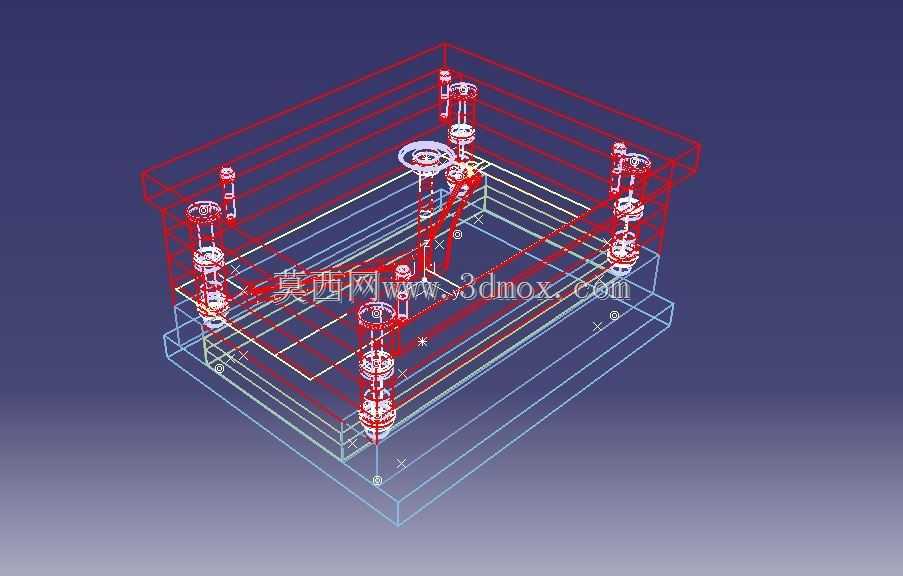

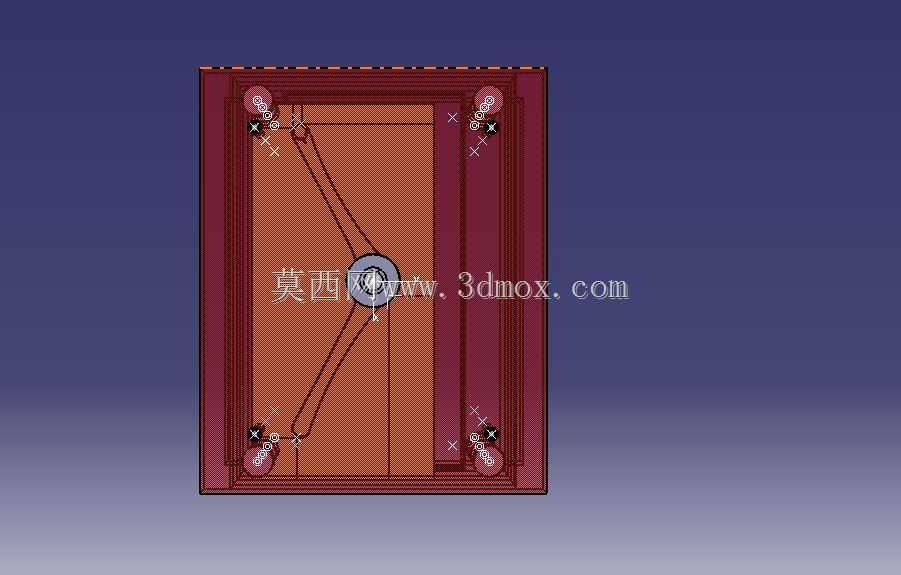

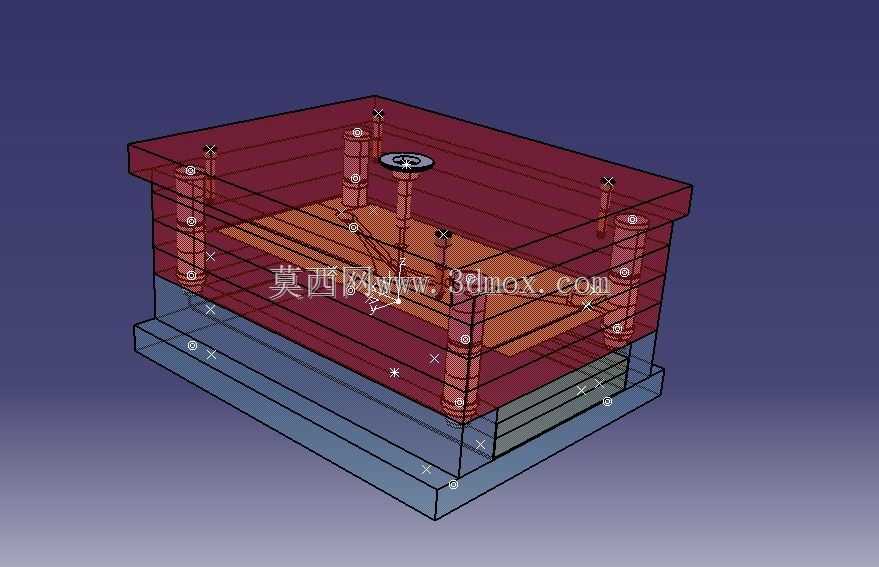

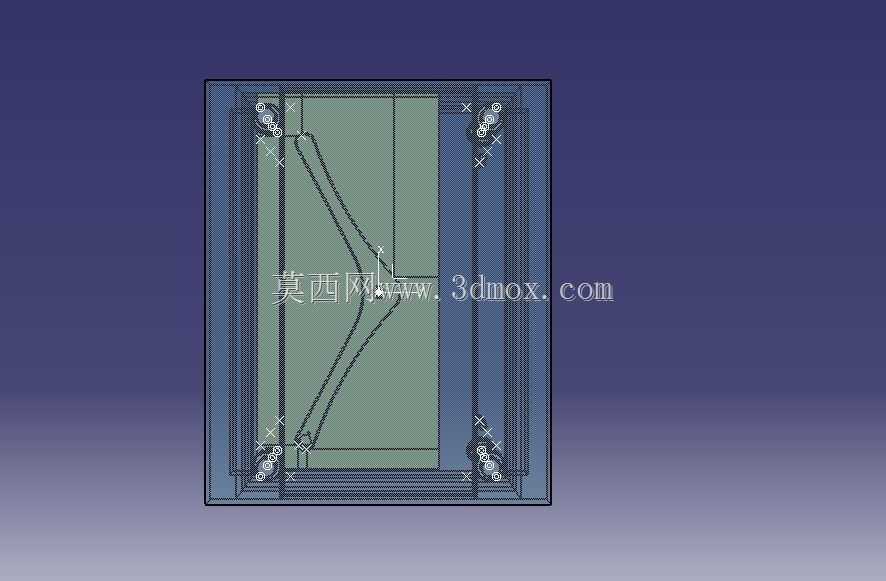

  这套模具结构覆盖注塑成型全流程的功能模块,从进料到制品脱出的每一个环节都做了对应的结构适配,可直接用于中小型热塑性塑料件的批量生产场景,适配卧式注塑机的安装接口,模架整体采用标准两板模叠层布局,上下模座的安装孔位匹配常规120吨级注塑机的工作台定位槽,无需额外做转接板即可完成上机装夹。

  设计过程中优先考虑了成型周期的效率优化,冷却回路采用分层排布方式,型腔侧直通水路贴近成型面3mm位置布置,型芯侧采用隔水板组合回路,可将成型周期内的冷却时长压缩20%左右,避免制品出现局部缩痕、翘曲变形等常见缺陷。浇注系统采用侧浇口进料结构,浇口套定位环尺寸匹配注塑机射嘴的标准对接尺寸,流道截面采用圆形设计,可减少充模过程中的压力损失,保证熔料在型腔内的填充速度均匀。

  顶出系统采用多顶杆协同顶出布局,顶杆位置避开制品的外观面与装配配合面,顶出板的导向行程预留15mm的安全余量,避免顶出过程中出现卡滞、顶白等问题。脱料板与流道的配合位置做了1度的斜度脱模处理,可保证开模过程中流道凝料自动脱落,无需人工手动清理。整套结构的导向部件采用导柱导套配合,导柱长度高出型芯面8mm,合模过程中可提前导向定位,避免合模错位造成型腔磕碰损伤。

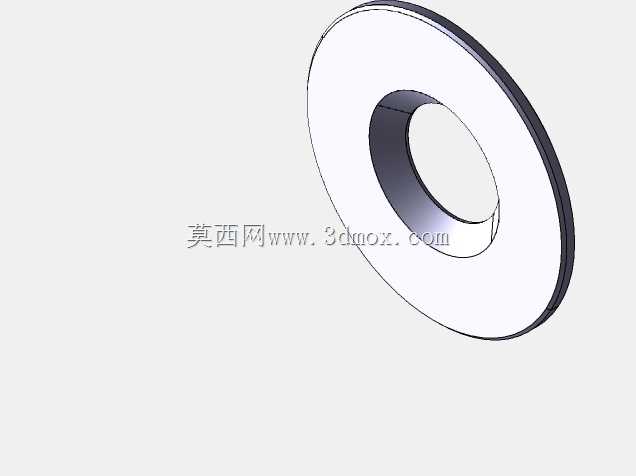

  各紧固件均采用标准内六角带帽螺钉,螺钉排布间距控制在80-120mm区间,保证模架各层板的连接刚性,避免注塑过程中模架受胀型力作用出现开缝飞边。定位环与浇口套采用过盈配合装配,定位gring的台阶高度匹配注塑机定模板的定位孔深度,保证射嘴与浇口套的同轴度误差控制在0.02mm以内,避免射胶过程中出现漏胶问题。冷却水路的接口采用标准PT1/8管螺纹,可直接对接工厂常规的冷却水快插接头,无需额外加工转换接头。

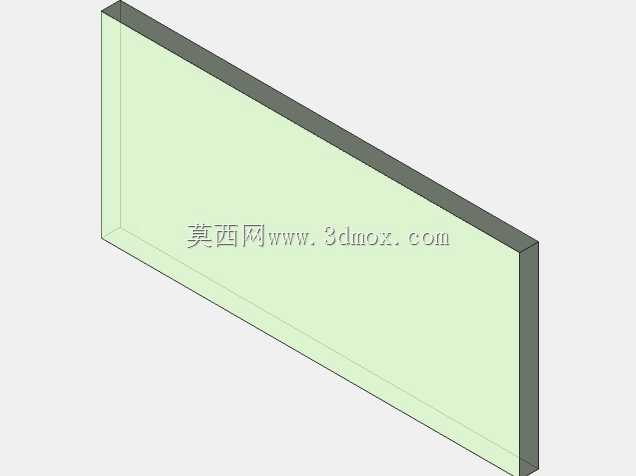

  整套结构的所有零件均做了加工工艺适配,模板的分型面做了0.02mm的溢料槽设计,可减少飞边的产生,同时降低合模过程中的贴合面加工精度要求,减少后续研配的工作量。各滑动配合面均预留了0.03-0.05mm的配合间隙,适配注塑生产过程中的热膨胀量,避免高温工况下出现运动卡滞。
