吸尘器电机座背腔注塑模具结构设计

　　这套模具对应家用真空吸尘器核心承载部件——电机座的背侧成型工序，在整机装配链路里，电机座背侧既要承担电机运行时的振动缓冲限位，又要兼顾尘气分离腔道的密封贴合面成型，其成型精度直接影响整机运行噪音与吸尘负压稳定性。日常家用卧式、手持推杆式吸尘器的电机固定位，都依赖这类背模成型的倒扣、加强筋与定位柱完成装配，一旦模腔成型尺寸偏差超0.1mm，就会出现电机固定偏斜、运行时共振异响，甚至密封失效导致吸力衰减的问题。

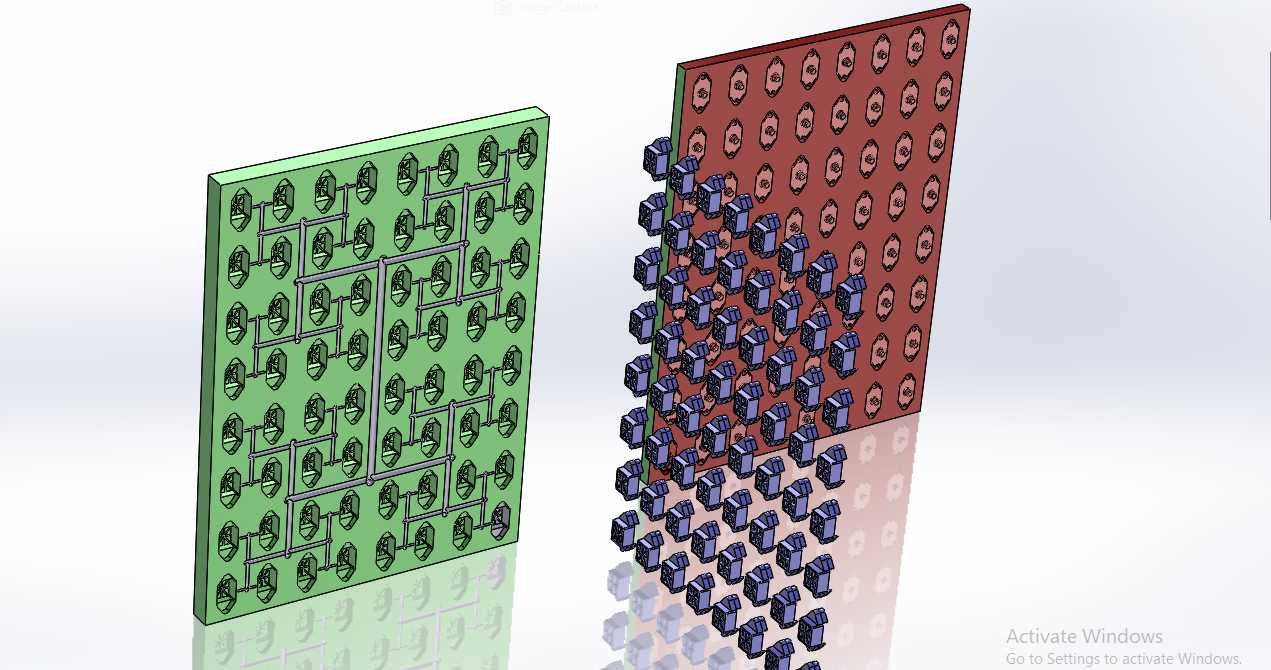

　　从模腔布局来看，这套模具采用多腔阵列排布，单模次可成型数十件产品结构，适配家电零部件大批量量产的节拍需求，模腔排布时特意将进胶点设置在料流填充阻力最小的结构边缘，避免进胶痕迹残留在电机安装贴合面与密封配合面上，减少后续披锋修整的人工成本。模具的动定模合模面精准匹配产品背侧的复杂筋位结构，所有用于安装电机减震胶圈的卡槽位，都在模腔上做了0.05mm的脱模斜度处理，既保证成型后产品顺利脱模不拉伤胶位，又能保证卡槽与减震胶圈的过盈配合量符合装配要求。

　　设计过程中优先考虑了熔融塑料的填充流向，针对产品上密集的网格状加强筋，在模腔对应位置做了局部排气槽结构，避免填充时困气导致的胶位缺料、烧焦问题，同时将冷却水道距离胶位的距离统一控制在12-15mm区间，保证整个模腔温度均匀，减少产品成型后的翘曲变形量。产品的安装边界完全适配常规1200W-1600W家用吸尘器电机的固定尺寸，背侧成型的走线卡槽、螺丝柱位置，都和电机端盖、尘桶壳体的对应安装位一一匹配，不需要二次加工即可直接进入装配环节。针对模具顶出结构，特意在产品的非外观、非配合面设置了顶针位置，避免顶出痕迹影响后续装配的贴合度，所有滑动配合的模仁部件都做了氮化处理，提升长期量产时的模具耐磨性能，减少飞边产生的概率。
