粗犷风格腕表表壳机芯结构三维设计

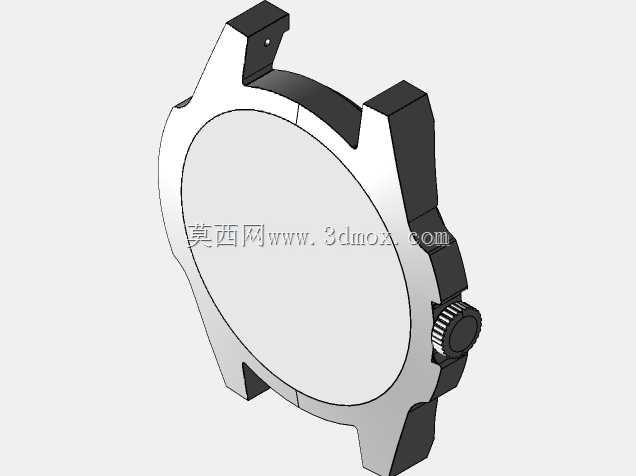

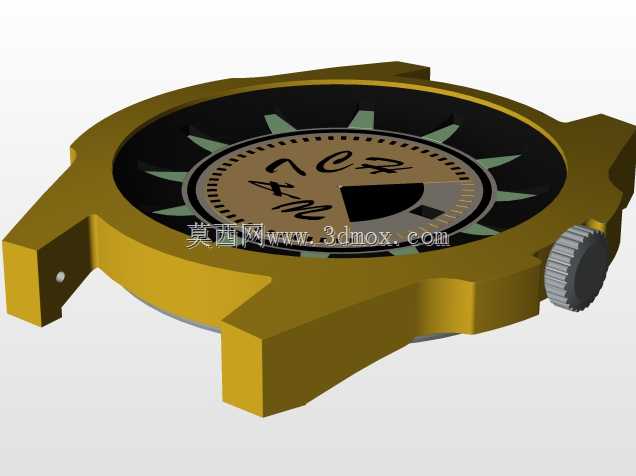

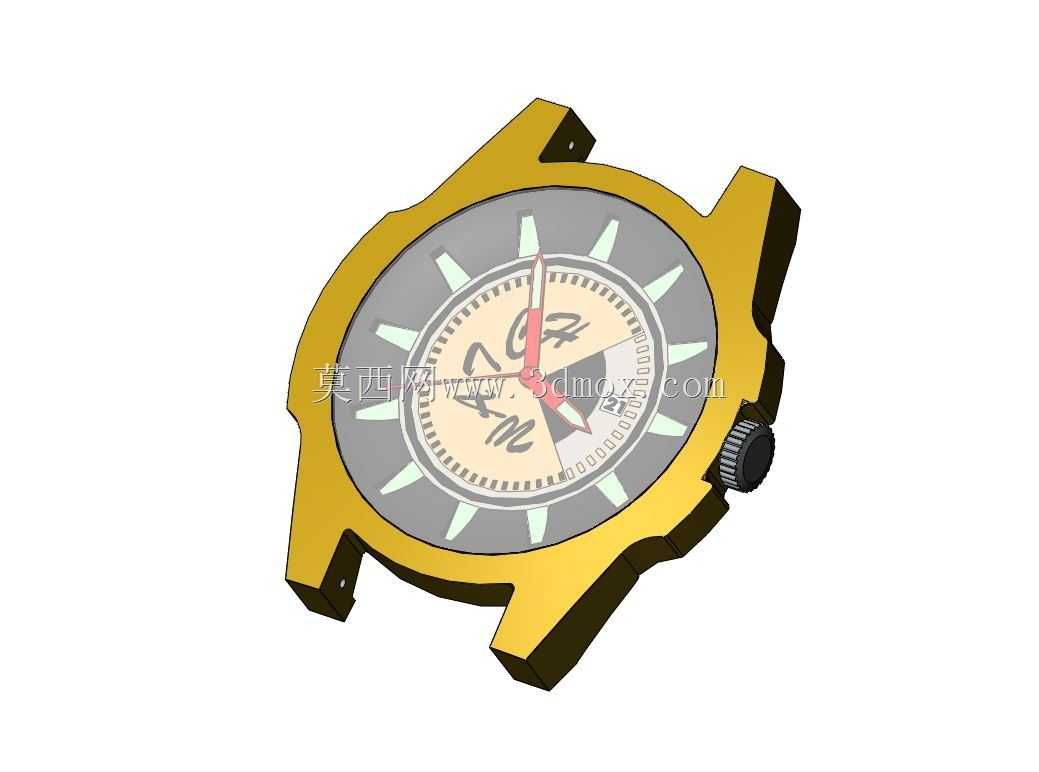

　　这款腕表结构模型的设计，最初是面向户外功能腕表的前期结构验证场景，在做穿戴类机械结构开发时，首先要考虑的是日常佩戴中的磕碰防护边界，表壳采用棱角分明的多切面造型，并非单纯的外观风格选择，每一处外凸的棱角都对应内部机芯的固定支撑点位，在表耳与表壳衔接的位置，预留了标准生耳的安装槽位，槽位的深度与宽度按照通用22mm宽度表带的装配公差做了预留，表耳处的开孔同轴度控制在0.02mm以内，避免表带装配后出现左右晃动的旷量。表冠位置设置在3点位方向，表冠的防滑齿纹深度做了0.3mm的下沉设计，既保证佩戴者戴手套操作时的摩擦力足够，也不会因为齿纹过于突出勾扯衣物。表盘部分采用双层嵌套结构，外层的时标刻度做了凸起的夜光涂层填充槽，槽体深度0.

　　2mm，刚好容纳常规夜光涂层的涂覆厚度，不会因为涂层过厚出现溢边问题，内层的小表盘对应计时秒针的走时区域，指针的轴孔位置做了阶梯式限位，保证指针装配后与表盘表面的间隙控制在0.15mm，避免走时过程中指针剐蹭表盘表面。从安装边界来看，整个表壳的最大外轮廓直径控制在45mm，厚度14mm，适配多数成年男性的腕部佩戴尺寸，表壳后盖的位置预留了密封圈安装槽，槽体的截面为矩形，可容纳直径1mm的防水密封圈，满足日常100米防水的结构需求。在建模过程中，表壳的内部腔体完全按照通用机械机芯的固定尺寸做了避让，腔体内部的四个固定柱位置与机芯的固定孔位完全对应，不需要额外做结构修改就可以完成机芯的装配，表镜的安装槽做了45度的倒角引导，

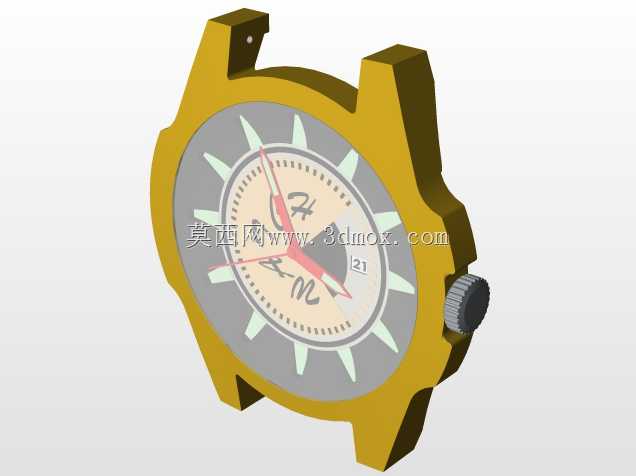

　　方便装配时表镜的压入定位，避免压装过程中出现表镜崩边的问题。指针部分采用时分针与计时秒针分层设计，时针与分针的厚度为0.2mm，秒针厚度0.1mm，分层装配后不会出现运动干涉，指针尾部的配重经过重心校准，保证腕表在不同佩戴角度下走时的稳定性，不会因为重心偏移出现走时误差增大的问题。
