振动钵给料机结构设计三维模型

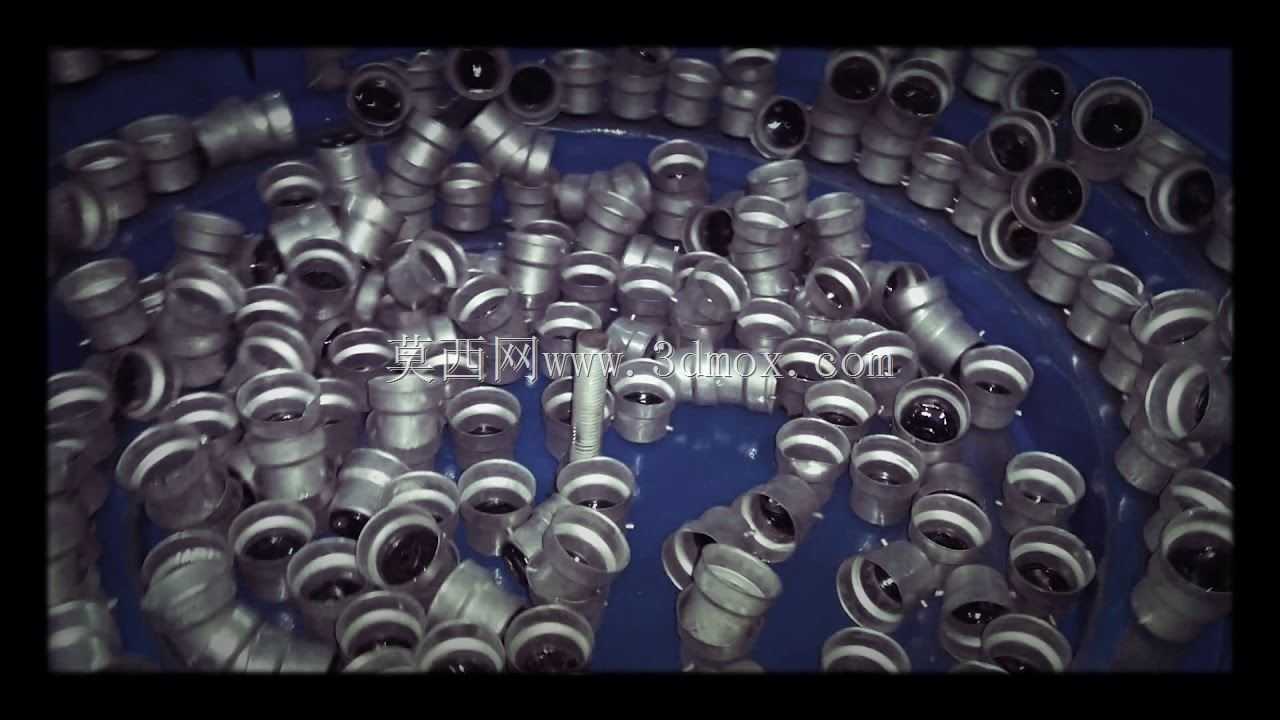

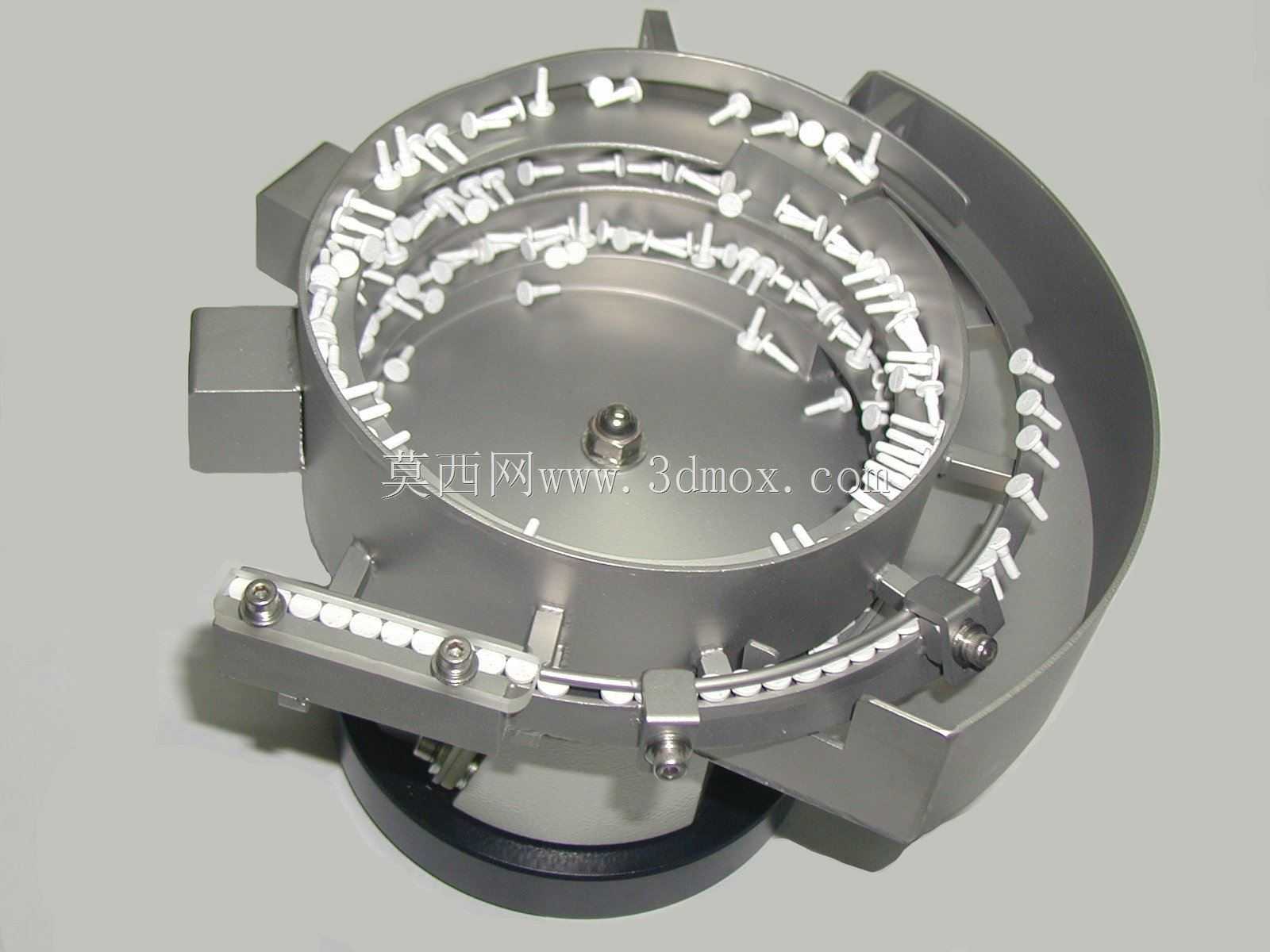

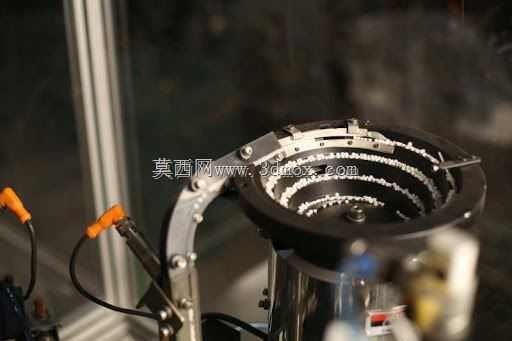

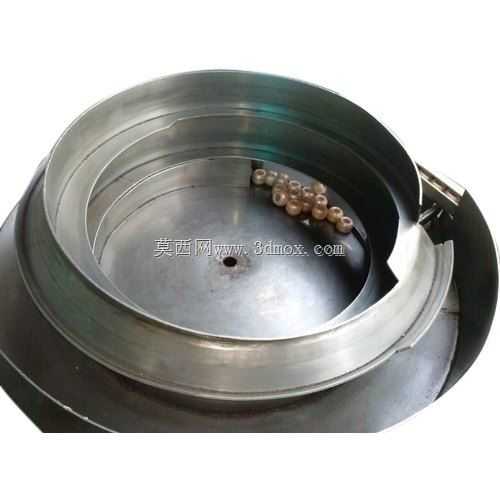

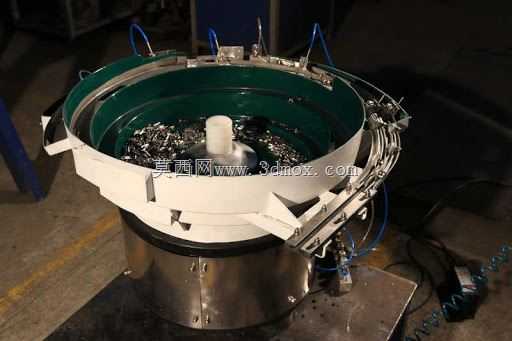

　　这款振动钵给料机的三维结构，核心围绕小尺寸散件的定向排序送料需求搭建，在电子元器件、小五金冲压件、精密塑胶件的自动化装配产线中应用极广，能替代人工完成零散工件的整列、定向、匀速送料动作，衔接后续的装配、检测、包装工位，大幅降低人工理料的重复劳动强度。从结构设计逻辑来看，模型还原了振动钵的螺旋送料轨道、底座激振组件、出料导向拨叉以及外置的检测传感器安装位，螺旋轨道的升角、轨道宽度都做了适配小颗粒工件的参数设定，轨道侧壁做了防卡料的圆角过渡，避免工件在上升排序过程中出现堆叠、卡滞的问题。底座部分的激振结构采用多组倾斜布置的板弹簧配合电磁激振单元的布局，这种结构能让料钵产生规律的周向扭转振动，让轨道内的工件沿着螺旋轨迹逐步上升，

　　同时在振动过程中完成姿态筛选，不符合出料姿态的工件会在轨道缺口处落回料钵底部重新参与排序。安装边界上，模型预留了底座的四个安装固定孔位，可直接适配常规自动化设备的铝型材工作台安装，整体安装占地尺寸适配中小型装配工位的布局需求，不需要额外占用过大的产线空间，出料口的高度可通过调整底座安装垫片的厚度做小范围适配，能对接不同高度的直振送料轨道或者装配工位入料口。设计过程中重点考虑了送料过程的稳定性，料钵的内壁做了耐磨处理的结构预留，长期输送金属小工件也不会出现过度磨损导致轨道尺寸偏差的问题，外置的拨叉组件可根据不同工件的外形做快速调整，不需要更换整个料钵就能适配多种外形相近的小工件送料需求，降低产线换型的结构改造成本。

　　料钵的容量设计适配单班8小时生产的补料间隔需求，不需要操作人员频繁补料，配合料位传感器可实现缺料自动提醒，进一步提升产线的无人化运行程度。整个结构的连接部位都做了防松设计预留，因为设备长期处于高频振动工况，普通螺纹连接容易出现松动，模型里所有的固定连接位都预留了防松垫圈或者螺纹胶的工艺空间，避免长期运行后结构移位影响送料精度。
