金属弯制软管固定支撑支架结构设计

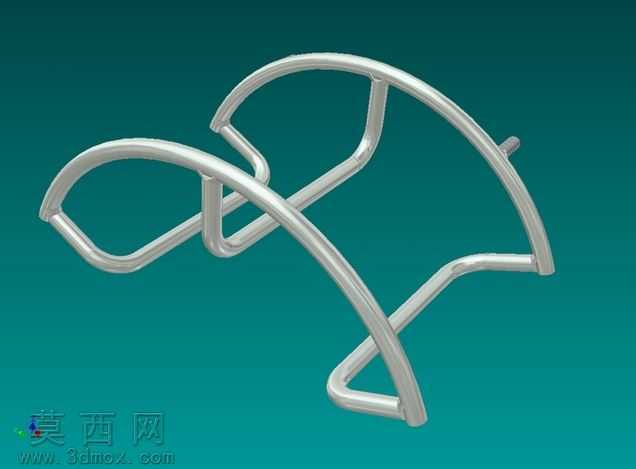

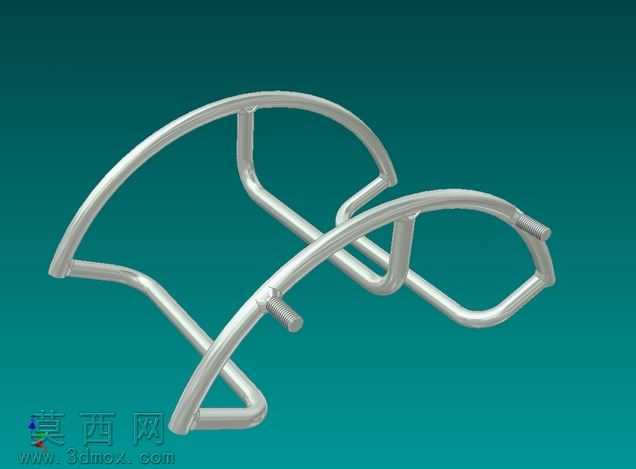

该软管支架采用三维参数化建模方式完成整体设计，建模过程中以圆管截面为基础轮廓，通过多段空间路径扫掠生成主体弯管结构，精准还原了金属线材弯折成型的流畅形态，所有弯折处均做了符合实际加工工艺的圆角过渡处理，避免出现应力集中的尖锐折角，匹配五金冲压弯管的真实加工精度要求。模型渲染阶段采用哑光金属材质，模拟不锈钢或镀锌钢材的表面质感，通过环境光遮蔽效果凸显弯管衔接处的焊接结构细节，背景选用渐变青绿色调突出金属构件的轮廓立体感，整体渲染效果清晰展现支架的空间形态与结构特征。从结构设计来看，该支架采用对称式双弧形弯管组合结构，两段弧形弯管通过中间的连接段焊接固定，形成稳定的三角支撑受力结构，两端的弯折端头可嵌入安装基面实现固定，上方的弧形环抱区域可适配不同管径的软管，起到限位、支撑、固定管路的作用，避免软管在使用过程中出现移位、弯折、晃动的问题，整体结构无多余冗余部件，用料精简且受力合理，符合五金管路固定件的实用设计需求。设计过程中充分考量了实际使用场景的安装需求，预留的安装端头尺寸适配常规的基座开孔规格，弧形支撑面的弧度经过反复调整，既保证对软管的环抱贴合度，又不会过度挤压软管造成管路通径变形，焊接位置的结构设计也兼顾了加工便利性，采用直段对接的焊接方式降低焊接加工的难度，提升批量生产的良品率，整体模型的尺寸比例完全参照实际五金配件的通用规格设定，可直接用于生产加工的参考、管路装配的模拟验证等场景。
