室外立式消防供水栓三维结构设计

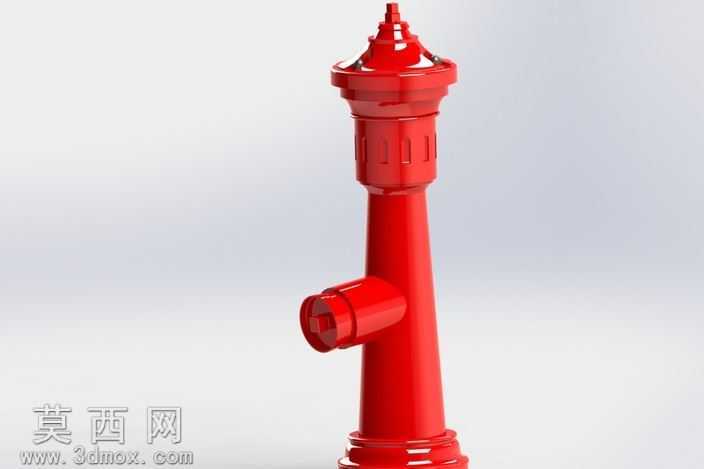

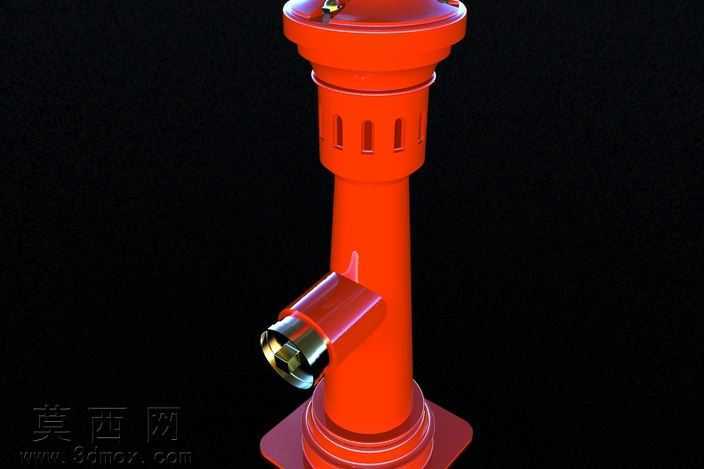

本模型为室外立式消防栓的三维数字化设计成果，整体采用参数化建模方式完成，在主流三维建模环境中按照真实消防栓的尺寸比例进行1:1还原，保证各部件的装配关系与实际产品完全一致。建模过程中首先对消防栓的整体结构进行拆解，分为底部法兰基座、立式柱身、侧方出水接口、顶部阀帽组件四个核心模块，分别完成各模块的独立建模后再进行整体装配约束，确保各部件之间的同轴度、贴合面公差符合实际生产的装配要求。材质渲染阶段，主体外壳采用高光泽红色消防专用漆面材质，调整材质的粗糙度、反射率参数还原真实漆面的光亮质感，接口部位的金属部件采用哑光铸铁材质，区分不同部件的材质属性提升模型的真实感，同时对柱身的防滑凹槽、接口的螺纹结构、顶部的启闭结构都做了精细化的细节刻画，没有省略任何功能性结构特征。设计思路上严格遵循室外消防栓的通用设计规范，柱身采用上窄下宽的锥度设计提升整体放置稳定性，侧方出水接口采用标准消防接口尺寸，能够匹配常规消防水带的连接需求，顶部阀帽的造型符合手动启闭的操作逻辑，底部法兰预留标准螺栓孔位可直接与地下供水管路的法兰盘对接。模型在结构设计上充分考虑了实际使用的耐用性需求，柱身壁厚均匀，过渡位置均做圆角处理避免应力集中，整体造型简洁规整，既满足消防设施的醒目识别要求，也符合户外长期使用的结构强度要求，可用于消防设施布局演示、产品结构优化、科普教学展示等多种场景，模型的各部件均为可编辑参数化特征，能够根据不同规格的设计需求快速调整尺寸参数，生成不同型号的消防栓模型变体。
