90度带法兰连接弯管结构设计

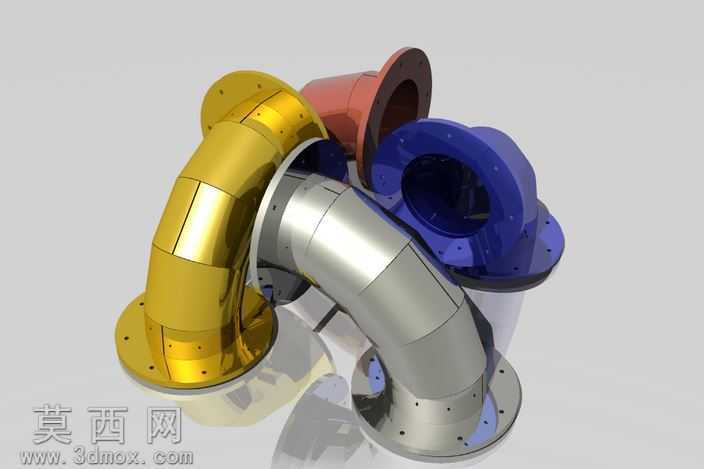

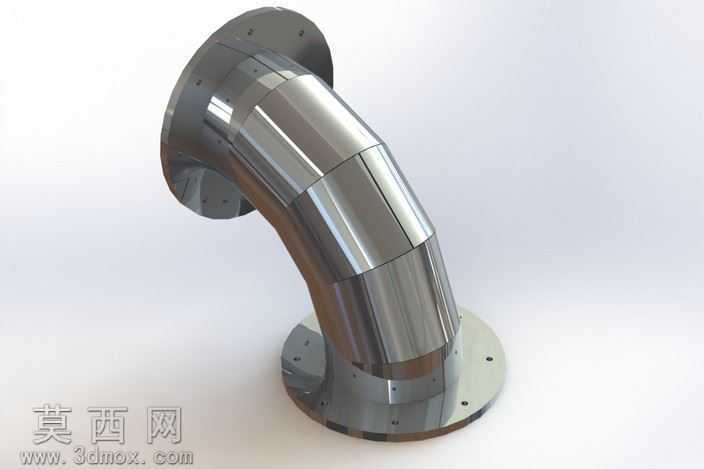

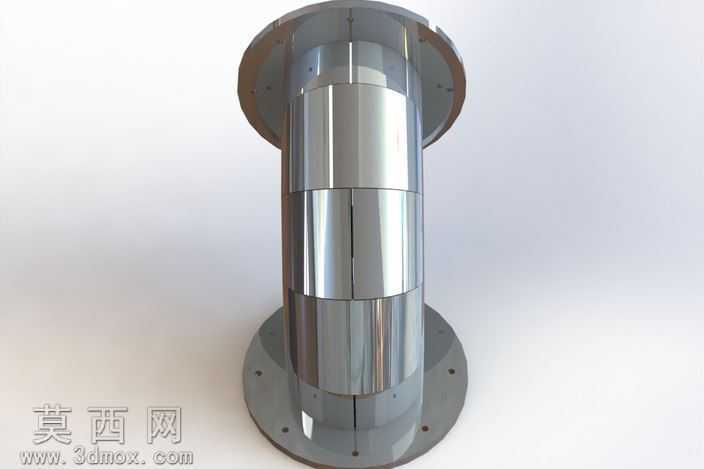

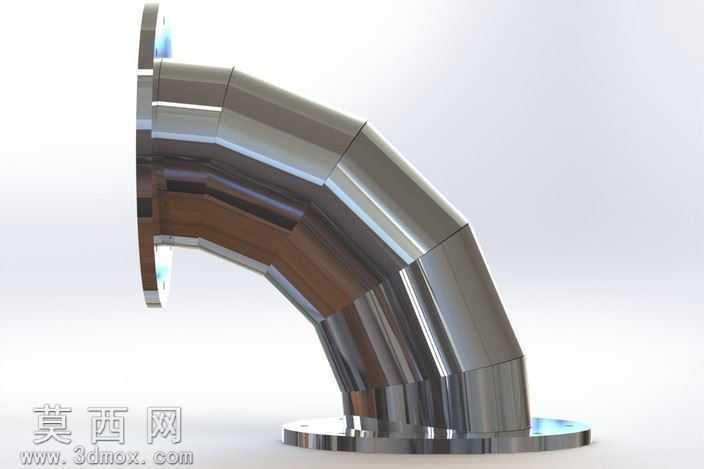

本作品为90度带法兰连接弯管的三维建模设计，整体采用分段式拼接结构完成建模，在三维软件中首先对弯管的中心曲率路径进行参数化绘制，按照流体管路的通径要求设定弯管的内外径参数，通过扫掠命令生成弯管的基础主体结构，再将整体弯管拆分为多段等弧长的管段单元，每段管段的衔接处做精准的对齐匹配，保证拼接后整体弧度顺滑无错位。两端的法兰盘采用参数化草图绘制，按照法兰连接的标准规范布置螺栓孔位，法兰盘与管段的衔接位置做圆角过渡处理，避免应力集中的结构缺陷。材质方面赋予抛光金属不锈钢材质，调整材质的反射粗糙度参数，还原金属管件表面的高光反射与细腻的金属质感，渲染阶段采用柔和的影棚布光方案，多角度打光突出弯管分段结构的层次感与法兰盘的结构细节，同时展现金属表面的光影过渡效果。设计过程中充分考虑管路连接的装配需求，两端法兰的安装面做平面度约束设定，螺栓孔的位置精度按照通用法兰连接标准校准，保证该弯管可直接与对应规格的管路法兰完成对接装配。分段式的结构设计既可以降低一体成型弯管的加工难度，也可根据实际管路的安装需求调整分段的拼接角度，适配不同的管路转向场景，整体结构兼顾了结构强度与装配实用性，建模过程中所有特征均保留参数化属性，可根据实际使用的通径、压力等级需求快速调整法兰尺寸、弯管壁厚与曲率半径参数，无需重新搭建基础模型，大幅提升了同类型管件的设计迭代效率。
