船用电缆止链器下巴塞子结构设计

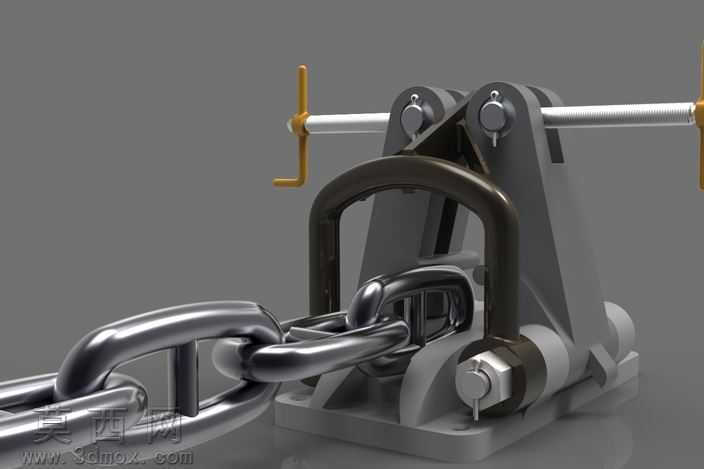

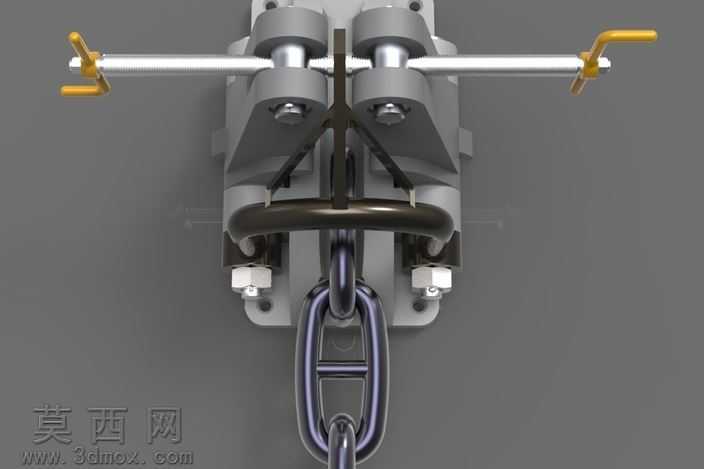

本作品为船用电缆止链器配套的下巴塞子锁止结构三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各部件装配公差的合理性，对铰接销轴、锁止弯臂、承力基座等核心部件单独建立特征参数组，方便后续根据不同规格的锚链、电缆尺寸进行参数调整适配。渲染阶段采用金属材质分层处理方案，承力基座使用哑光铸铁材质，调整粗糙度参数至0.65、金属度0.8，还原铸钢件表面细微的磨砂颗粒质感；铰接销轴、调节螺杆采用抛光不锈钢材质，设置金属度0.95、粗糙度0.12，添加细微的环境反射效果，突出机加工零件的光洁表面特性；配套锚链采用镀锌合金钢材质，在金属材质基础上添加轻微的做旧磨损纹理，模拟实际使用过程中产生的摩擦痕迹，提升整体渲染的真实感。结构设计上，该下巴塞子作为止链器的核心锁止部件，通过U型弯臂与铰接基座的配合实现对链环的卡位固定，侧边的摇柄螺杆结构可调节锁止间隙，保证在不同张紧度下都能完成稳定锁止，避免电缆或锚链受外力拉扯出现滑脱问题；各铰接位置预留了标准销轴安装位，同时设计有对应的润滑注油孔结构，方便后期维护保养。建模过程中对所有活动部件做了装配干涉检查，模拟锁止、解锁两个工况下的部件运动轨迹，确保弯臂转动、螺杆进给过程中不会出现部件碰撞问题，基座底部的安装孔位按照通用船用五金安装标准设计，可直接适配现有多数船用止链器的安装基座，无需额外修改安装结构。
