复古花型镂空铸铁传动轮三维设计

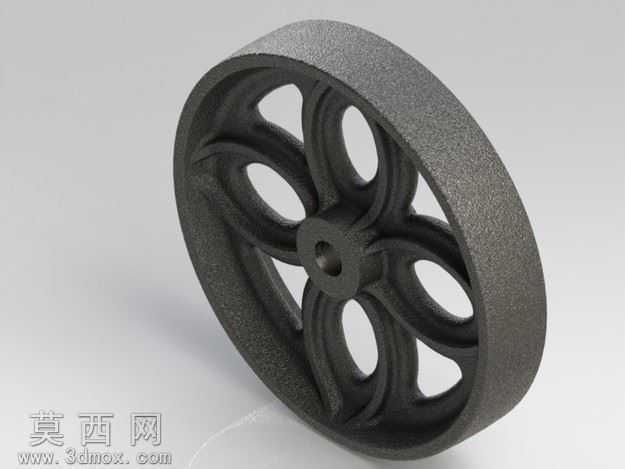

本款铸铁轮采用SolidWorks进行全参数化三维建模，整体以4英寸外径为基准尺寸开展设计，建模过程中先绘制轮体的中心基准轴与径向基准面，确定中心安装孔的孔径与轴向深度，保证孔位与配套传动轴的装配公差符合通用机械配合标准。轮辐部分采用六组对称的花型镂空结构设计，建模时先绘制单组花型的轮廓草图，通过圆周阵列命令完成六组轮辐的均匀排布，既保证了轮体受力的均匀性，又有效降低了轮体的整体重量，减少转动过程中的惯性损耗。轮缘部分采用等厚度的圆弧过渡设计，建模时对轮缘与轮辐的衔接处做了R角圆角处理，避免应力集中导致的结构断裂问题，提升轮体的整体结构强度。材质渲染阶段选用铸铁材质，还原铸铁表面粗糙的磨砂颗粒质感，调整材质的漫反射、粗糙度参数，模拟铸铁件真实的哑光金属色泽，同时对轮体边缘做轻微的磨损效果处理，还原铸铁轮实际使用后的质感表现。设计过程中充分考虑铸铁件的铸造工艺特性，所有镂空结构的拔模角度统一设置为3度，避免铸造脱模时出现结构卡滞问题，轮体的壁厚保持均匀一致，防止铸造过程中出现缩孔、砂眼等工艺缺陷。整体结构兼顾了装饰性与实用性，既可以作为复古风格机械设备的传动部件使用，也可作为装饰类五金构件应用于复古家具、工艺摆件的结构设计中，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求快速调整轮体尺寸、镂空花型样式、安装孔孔径等参数，适配不同的装配使用场景。
