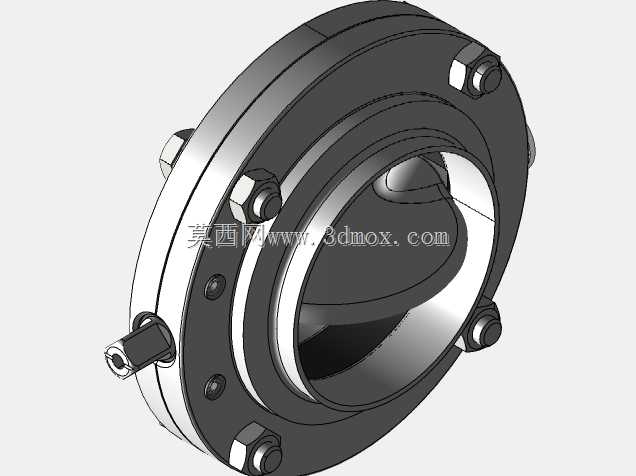

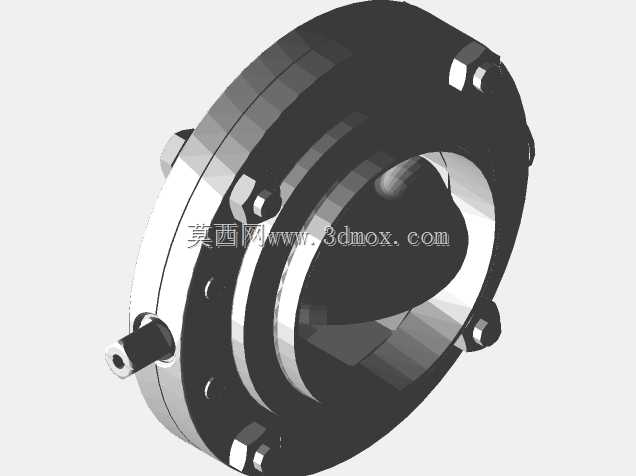

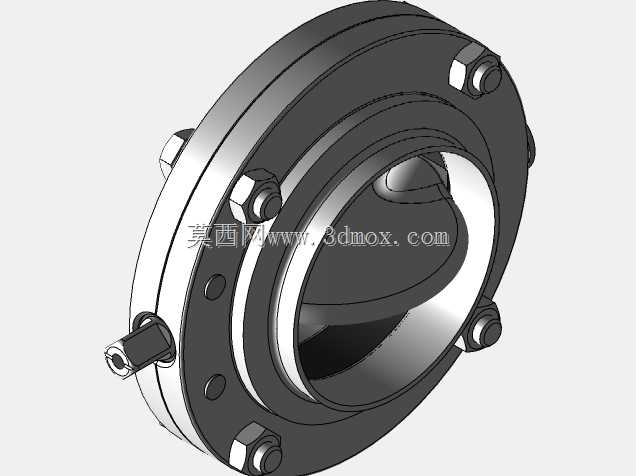

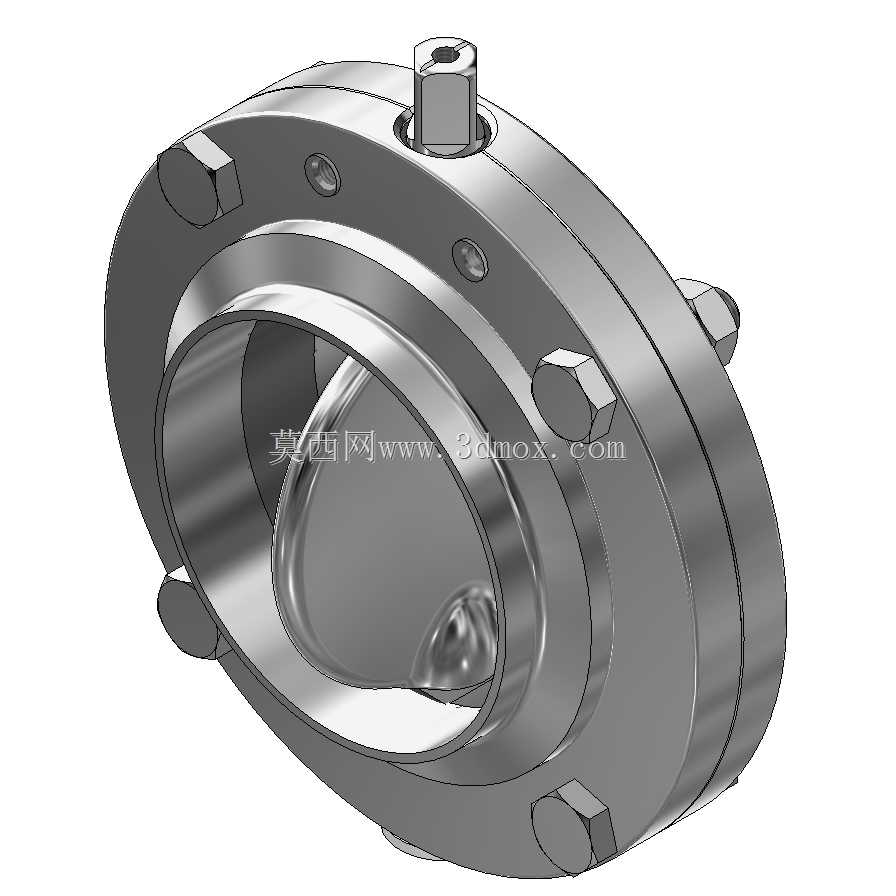

卫生级对夹式蝶阀三维结构设计

　　这款蝶阀的结构设计围绕卫生级流体管路的工况需求展开，核心适配食品加工、生物医药、精细日化等对管路洁净度有严苛要求的应用场景，安装在管路中段可实现管路介质的通断与流量调节功能。从实际使用场景来看，这类阀门常被布置在物料输送管线的节点位置，比如乳品生产线的物料转运段、制药纯化水输送管路、饮料灌装前的管路控制段，相比普通工业蝶阀，其结构无卫生死角，可满足CIP在线清洗、SIP灭菌的工况要求，不会出现物料残留滋生杂菌的问题。

　　从功能特性上看，该蝶阀采用对夹式安装结构，阀体本身不带法兰凸缘，安装时直接夹在两端管路的配对法兰之间，依靠周向均布的螺栓实现锁紧固定，相比法兰式蝶阀能有效缩短安装占用的轴向空间，对于布局紧凑的卫生级管路系统来说，能大幅减少管路排布的空间占用。阀板采用偏心流线型设计，开启过程中阀板与阀座的接触面积随开度变化逐步脱离，可降低阀座的磨损速率，延长密封件的使用寿命，同时流线型阀板能减少介质流经时的流阻，降低输送过程中的压力损失，适配粘度较高的流体输送工况，比如带果粒的饮品、浓浆类物料的输送，不会出现物料卡滞在阀腔内部的问题。顶部的阀杆连接位采用方轴结构，可适配手动手柄、气动执行器、电动执行器等多种驱动方式，用户可根据管路的自动化控制需求灵活选配驱动组件，无需对阀体本身进行二次改造。

　　设计思路上，整体结构做了无死角处理，阀体内壁与介质接触的位置全部做圆弧过渡，没有直角凹槽结构，密封件采用嵌入式安装，与阀体内壁齐平，清洗时流体可冲刷到所有接触介质的表面，无残留积液的区域。阀体周向的螺栓孔做了沉孔设计，螺栓锁紧后头部完全沉入沉孔内，不会在阀体外侧形成凸起积灰的区域，符合卫生级设备的外部清洁要求。顶部阀杆的密封采用多层组合密封结构，既可以避免管路内的介质顺着阀杆间隙向外泄漏，也能阻止外部环境的杂质进入阀腔内部，满足洁净工况的密封要求。

　　从安装边界来看，该款3英寸规格的蝶阀，适配DN80的卫生级管路，安装时两端配对法兰的密封面需与阀体端面平行，锁紧螺栓时需按照对角顺序逐步拧紧，避免单侧受力过大导致阀体变形影响密封性能。安装前需确认管路内无焊渣、金属碎屑等硬质杂物，避免开启阀门时杂物刮伤阀座密封面导致泄漏。阀门的轴向安装尺寸较短，可直接替换同通径的其他对夹式阀门，无需调整两端管路的间距，适配现有管路的改造升级需求。日常维护时，仅需拆开阀体周向的连接螺栓即可更换内部阀座与密封件，无需将整个阀体从管路中完全拆下，可大幅降低维护的时间成本。
