卫生级对夹式蝶阀三维结构设计

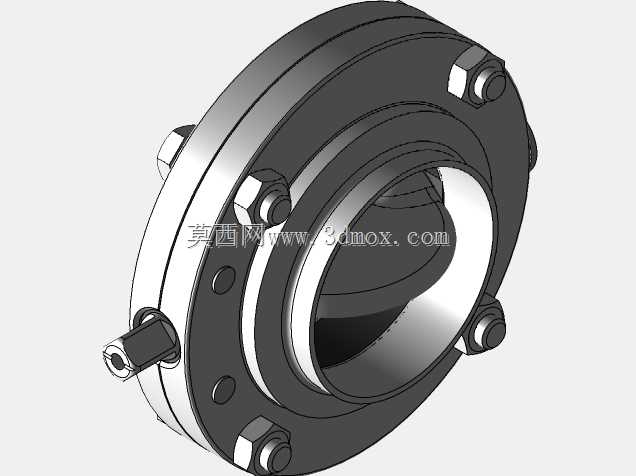

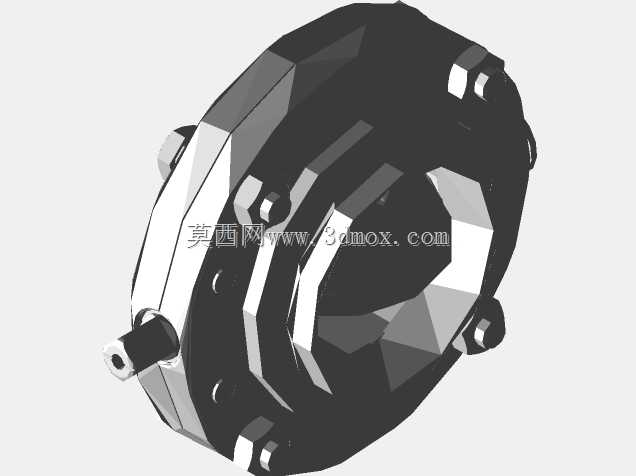

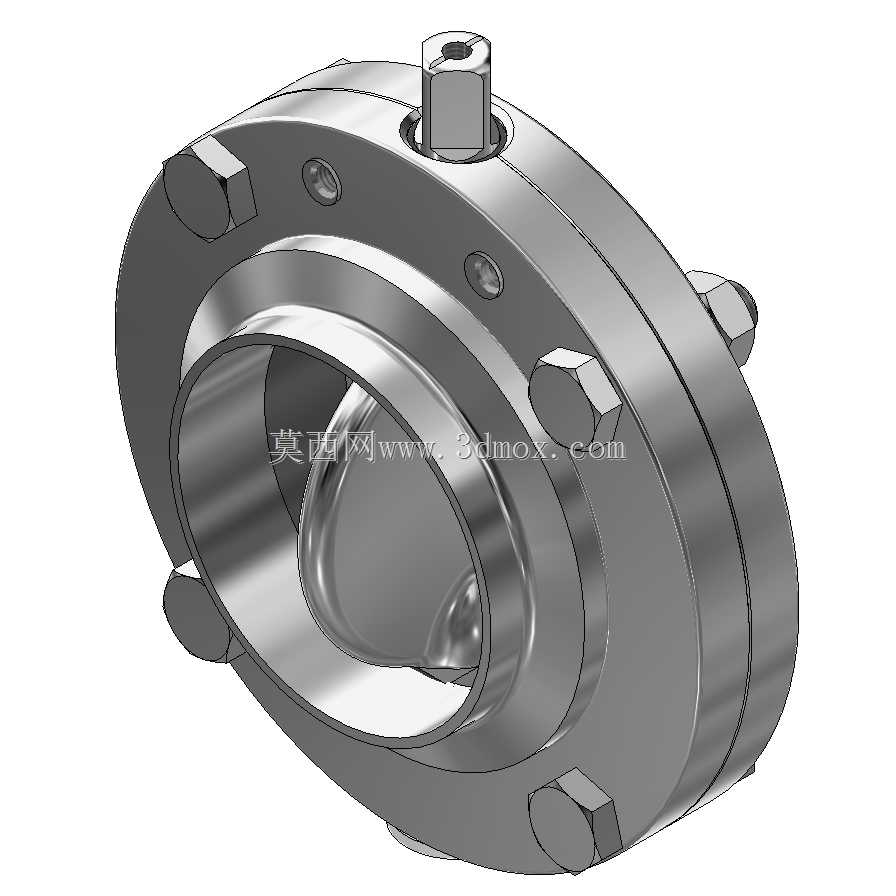

　　这款蝶阀结构针对食品、制药、日化等对卫生等级有严苛要求的流体输送场景设计，核心过流部件采用EN 1.4404也就是316L不锈钢材质打造，可耐受常规CIP清洗、SIP灭菌工况下的腐蚀与温度冲击，不会因材质析出污染输送介质。从结构布局来看，采用对夹式安装设计，阀体整体为圆盘式对称结构，周向均匀分布的螺栓过孔可直接适配同通径管道法兰的安装孔位，无需额外配置法兰转接件，安装时仅需将阀体夹在两端管道法兰之间，穿入配套螺栓均匀锁紧即可，相比法兰式蝶阀能大幅缩减管道安装段的轴向占用空间，尤其适合紧凑型管路布局的车间改造、成套设备集成场景。

　　阀板采用偏心流线型设计，全开状态下阀板完全贴合阀体内壁流道，不会在流道内形成突出的扰流结构，能有效降低介质输送过程中的压损，减少物料残留挂壁的风险，这一设计对于高粘度流体比如糖浆、药膏、乳品浓浆的输送尤为友好，可避免介质滞留引发的细菌滋生、物料变质问题。顶部的阀杆密封采用多级组合密封结构，在阀杆穿出阀体的位置设置了多道卫生级密封件，既可以防止外部环境的杂质进入阀腔污染介质，也能避免阀腔内的输送介质沿阀杆间隙向外泄漏，密封组件采用快拆结构设计，无需完全拆解阀体即可完成密封件的更换维护，大幅降低设备运维的时间成本。

　　周向布置的锁紧螺栓采用内六角沉头设计，螺栓头部完全沉入阀体对应的沉孔内，不会在阀体外表面形成突出的积污死角，日常设备外部清洁时可以直接擦拭整个阀体表面，无清洁盲区，符合卫生级设备的外表面设计要求。阀杆与阀板的连接采用无销式结构，消除了传统销连接带来的连接缝隙，避免缝隙内残留物料难以清洁的问题，整个过流表面做了镜面抛光处理，表面粗糙度可达到卫生级要求的Ra0.8以下，进一步减少物料附着的可能。

　　在安装边界上，该结构的阀体轴向厚度、螺栓孔中心圆直径、螺栓孔规格均匹配对应公称通径的卫生级管道法兰标准，选型时仅需匹配管道通径与压力等级即可直接适配，无需额外调整管道安装间距；顶部的驱动连接端采用标准方轴接口，可适配手动手柄、气动执行器、电动执行器等多种驱动形式，满足不同自动化程度的管路控制需求，不管是手动操作的小型管路，还是接入自动化控制系统的批量生产管线，都可以直接适配安装。
