圆形空气过滤防护网孔端盖结构设计

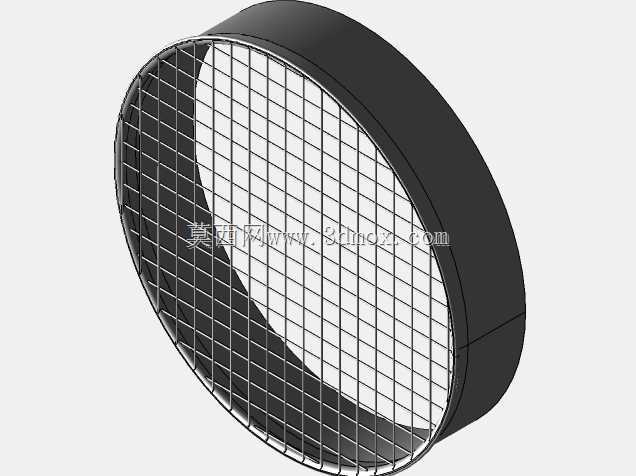

　　这类带网孔的圆形端盖，多应用在通风管路末端、动力设备进气侧、柜体散热通风口等位置，核心作用是在保证空气流通截面积满足流量要求的前提下，阻挡大尺寸杂物、飞虫、碎屑进入管路或设备内部，避免内部叶轮、精密元器件被异物卡滞或刮损。从结构设计来看，整体采用薄壁圆筒翻边加平面网面的组合形式，外侧的圆筒段是安装配合基准，设计时需要匹配对应安装位置的管径公差，通常采用间隙配合加周向卡接或者端面螺栓紧固的方式固定，安装边界需要预留出圆筒段的轴向插入深度，同时保证端面贴合处的平面度，避免出现安装缝隙导致防护失效。网面部分采用等距方格网孔结构，网丝的线径和网孔开孔尺寸是核心设计参数，需要结合通风阻力要求和防护等级做平衡：网丝线径过粗会增大通风阻力，

　　影响进气或散热效率，线径过细则整体结构强度不足，受外力冲击或者长期气流冲刷容易出现变形断裂；网孔尺寸过大无法起到有效防护作用，过小则容易被浮尘、纤维杂物堵塞，增加后期维护清理的频次。设计时网面与外侧圆筒段采用一体化衔接结构，衔接位置做圆弧过渡处理，避免应力集中导致长期使用后网面从边框位置开裂，圆筒段的壁厚根据整体尺寸大小匹配，既要保证安装时的结构刚性，不会因按压紧固出现变形，也要控制整体重量，降低安装位置的承重负载。在实际设备选型应用中，这类端盖常配套在小型空压机进气口、机柜散热排风口、新风管路末端等场景，不同场景下对网面的开孔率要求有明显区别：进气类应用需要更高的开孔率降低进气阻力，减少设备功耗；

　　防护类应用可以适当降低开孔率提升结构抗冲击能力。建模过程中需要重点关注网孔阵列的排布一致性，保证所有网孔尺寸均匀，边框与网面的衔接处曲面过渡顺滑，避免出现建模棱角导致实际生产时出现应力薄弱点，同时要核对安装配合段的内外径尺寸，保证与对接的管路或者设备开口尺寸匹配，不会出现安装错位或者无法装入的问题。
