偏心结构空气减压器壳体结构设计

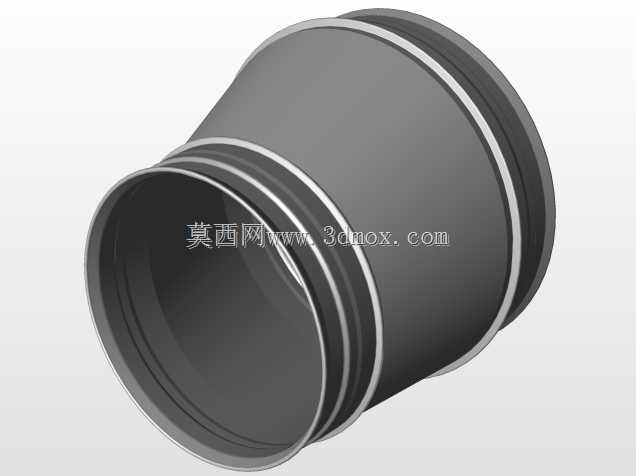

　　在工业气动管路系统、压缩空气配送网络以及车载气路配套场景中，偏心结构的空气减压器壳体是承担气压适配、管路错位补偿的核心承载部件，不同于常规同轴减压器的直连结构，这类偏心构型的壳体主要用于解决安装空间受限、管路存在轴向偏移的现场装配问题，避免强行对接管路带来的密封面应力集中、长期使用漏气等隐患。从结构设计逻辑来看，该壳体采用两端异径偏心的筒状构型，大端对接上游高压气源侧的管路接口，小端衔接下游低压输出端的减压组件安装位，两端接口处的多道环槽结构是为了嵌入密封胶圈与卡接箍带，安装时无需额外焊接，通过卡箍抱紧即可实现端面密封，能适配不同壁厚的橡胶或金属管路，大幅降低现场装配的操作难度。设计过程中需要重点控制偏心段的过渡曲面曲率，

　　既要保证壳体内部气流通道的平滑过渡，避免气流在偏心变径处产生紊流、啸叫以及额外的压力损失，还要兼顾壳体壁厚的均匀性，采用等强度设计思路，让高压侧的壁厚满足承压要求，同时过渡段不会出现应力集中的薄弱区域，避免长期受气压脉冲载荷出现开裂。在安装边界上，该壳体的偏心距是核心参数，选型时需要匹配现场管路的实际错位量，两端接口的外径尺寸要对应上下游管路的公称通径，壳体整体的轴向长度要预留出卡箍安装的操作空间，避免安装后与周边管路、支架产生干涉。实际应用中，这类偏心减压器壳体常配套在工程机械气路系统、车间集中供气的支路减压节点、气动设备的进气端，既可以作为独立的减压部件外壳，内置阀芯、弹簧等减压组件实现气压调节功能，也可以作为偏心过渡接头，

　　补偿管路安装时的位置偏差，降低管路装配的对位精度要求。建模时需要重点还原环槽的尺寸精度、偏心段的曲面顺滑度，以及两端接口的同轴度偏差，保证后续生成的工程图能直接指导开模或机加工生产，避免出现密封槽尺寸偏差导致的密封失效问题，同时偏心段的壁厚变化要符合注塑或铸造的工艺要求，避免出现壁厚突变导致的缩孔、变形等加工缺陷。
