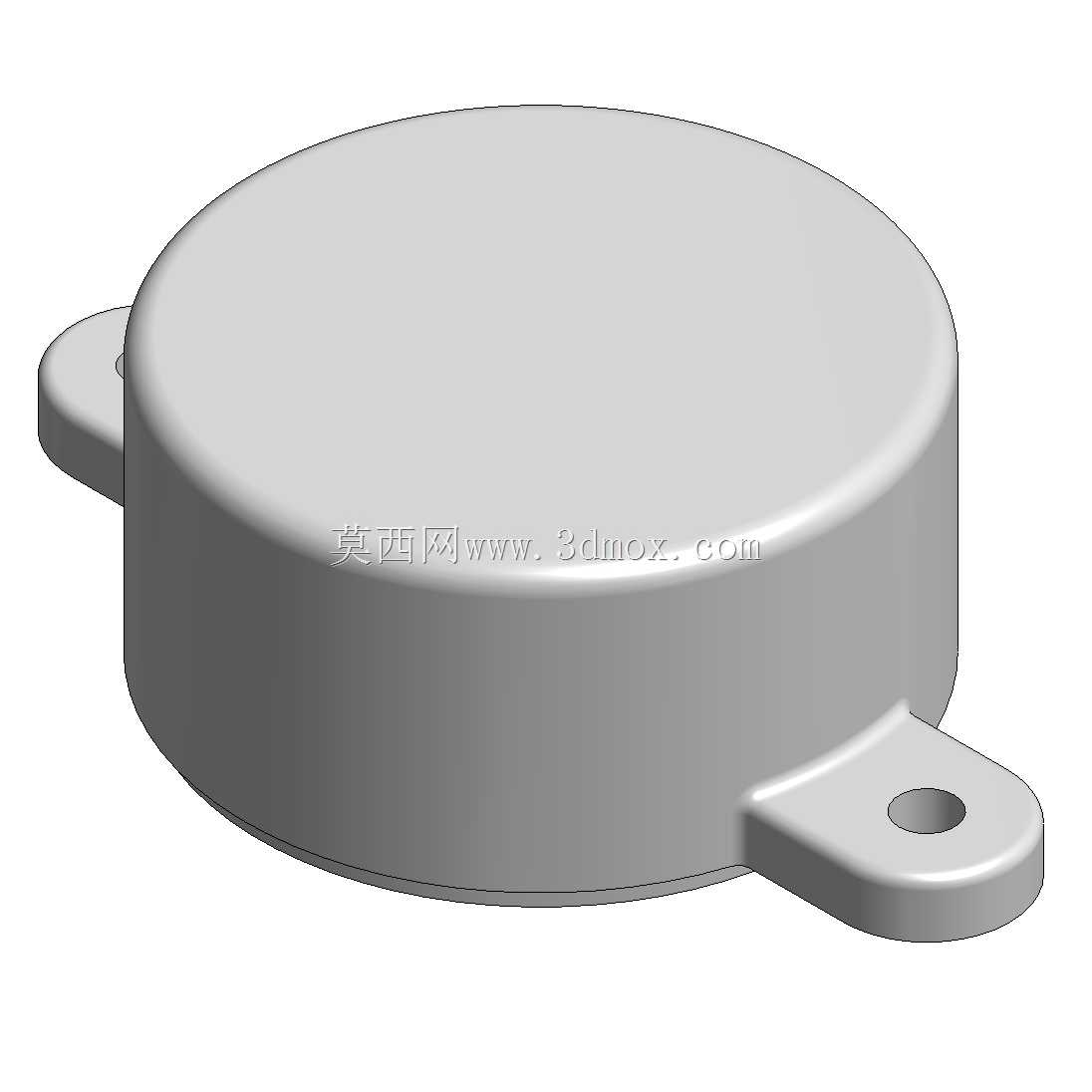

带安装耳封闭式轴承端盖结构设计

　　在常规的轴系传动布局中，封闭式轴承盖的核心作用是对轴承外圈实现轴向定位，同时阻隔外界粉尘、切削液、水汽等杂质进入轴承腔体，避免润滑脂被污染后提前失效，也能防止腔体内部的润滑介质向外泄漏，这类端盖多用于无轴伸穿出的轴承座端部，比如减速器输入轴的非动力端、输送机辊筒的固定侧、小型电机的后端盖位置，能在不额外增加密封组件复杂度的前提下，实现轴承腔的静态密封。这款封闭轴承盖采用圆盘式主体结构，主体为等厚度的圆柱盖体，盖体与轴承外圈接触的端面设计有贴合止口，安装时止口嵌入轴承座的内孔台阶，能保证端盖与轴承座的同轴度，避免装配后出现偏斜导致轴承外圈受力不均。盖体侧面延伸出两个对称分布的安装耳，每个安装耳上预制有同轴的螺栓过孔，

　　安装时无需在端盖主体上加工沉孔，直接通过穿入安装耳的螺栓将端盖压紧在轴承座端面，这种耳式安装结构相比整体法兰式端盖，能减少材料占用，同时降低端盖整体的转动惯量，在有轻微振动的工况下也能保证连接可靠性。从设计逻辑上看，这款端盖的盖体厚度经过匹配计算，既要保证压紧轴承外圈时不会发生结构形变，又要避免厚度过大造成的材料浪费，盖体的外边缘做了小半径的圆角过渡，避免装配过程中锐边划伤操作人员，也能减少应力集中，在承受轴向冲击载荷时不会出现边缘开裂的问题。安装耳的位置与盖体主体做了圆弧过渡连接，避免直角连接处的应力集中，两个安装耳的孔位中心距与对应轴承座的安装螺孔中心距完全匹配，螺栓过孔的直径比适配螺栓大0.5mm，预留了微小的装配调整余量，

　　能抵消轴承座加工时的微小位置误差，保证装配顺畅。在实际选型应用中，这类封闭轴承盖需要匹配对应型号的轴承外径以及轴承座的安装尺寸，端盖止口的深度要与轴承座的台阶深度适配，保证压紧后轴承外圈的轴向间隙符合设计要求，既不能压得过紧导致轴承运转时发热抱死，也不能压合过松导致轴承出现轴向窜动。对于有一定密封要求的工况，还可以在端盖与轴承座的贴合面之间加装纸质密封垫或者O型密封圈，进一步提升密封性能，这款端盖的平整贴合面也为密封件的安装预留了足够的压紧空间，不需要额外加工密封槽就能实现基础的静密封效果，能降低轴承座的加工成本，也方便后期维护时的拆装更换。
