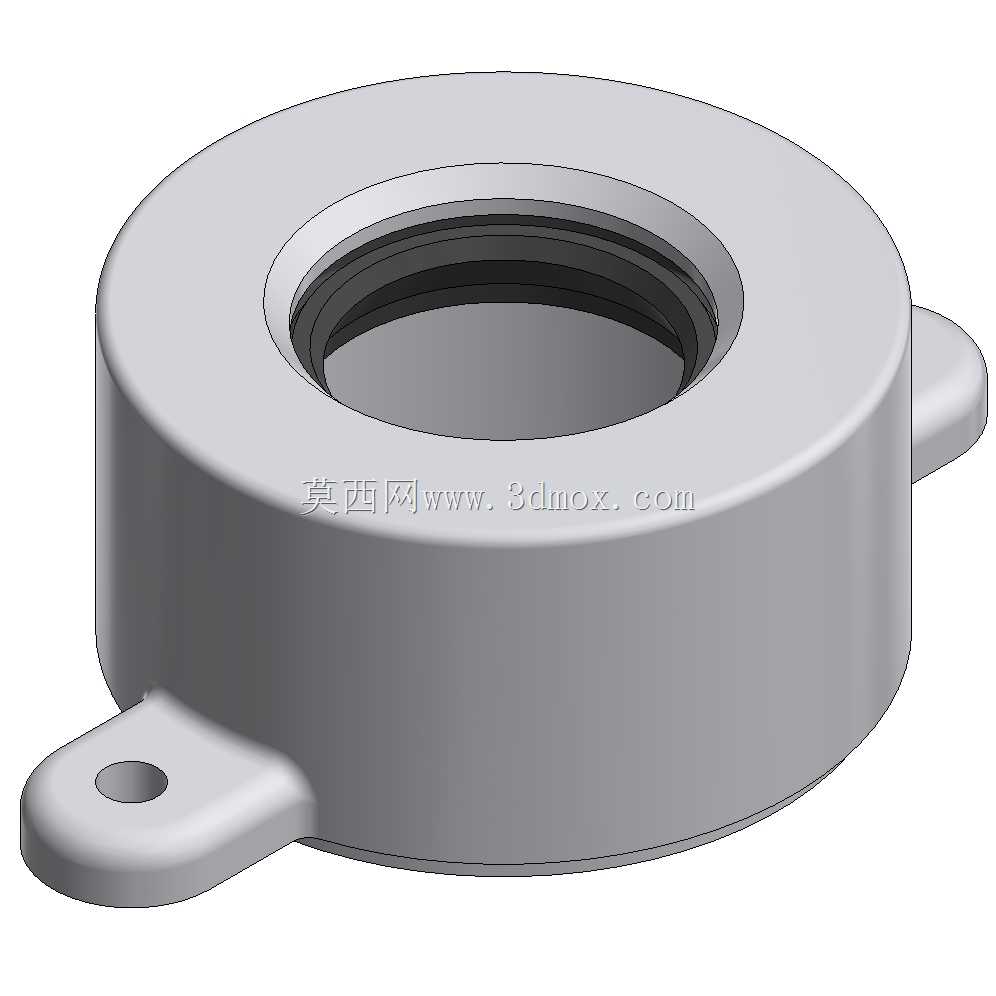

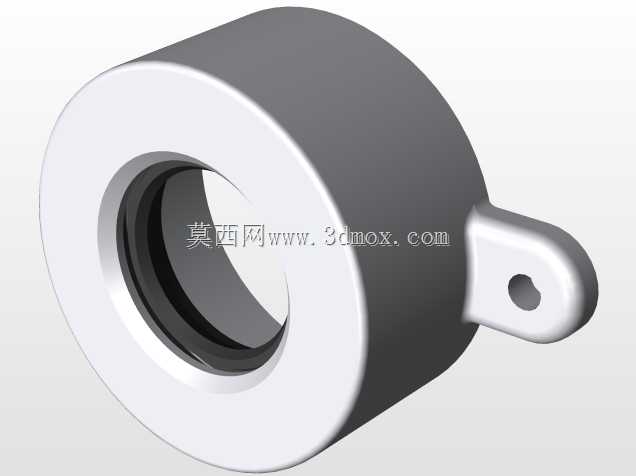

敞开式带安装耳法兰型轴承端盖结构

　　这类敞开式轴承端盖多用于中低速回转支承部位的轴向限位，常见于减速机输出端、输送机滚筒轴座、小型机床主轴箱的外侧轴承位，和闷盖不同的是，它中心预留的通孔允许轴件伸出端盖外侧，同时可以配合密封圈、防尘毡圈实现轴伸部位的径向密封，避免箱体内部润滑脂泄漏，也能阻挡外部粉尘、切削液、杂物进入轴承滚道造成磨粒磨损。从结构上看，主体为环形回转体结构，中心内孔根据适配轴承外圈的定位台阶做了阶梯设计，内孔的大径段刚好贴合轴承外圈端面，装配时可以顶住轴承外圈实现轴向定位，限制轴承工作过程中的轴向窜动，保证轴系回转精度。两侧对称延伸出的带孔安装耳是安装定位的核心结构，安装耳上的通孔为光孔设计，装配时通过内六角螺栓穿过光孔拧入箱体对应的螺纹孔，

　　即可将端盖压紧在箱体轴承座的端面上，两个安装耳的对称布局可以让压紧力均匀分布在端盖环形接触面上，避免单侧压紧导致端盖倾斜、蹭到旋转轴的问题。设计这类端盖时，首先要匹配对应轴承的外圈外径尺寸，保证内孔定位台阶的深度刚好覆盖轴承外圈的端面厚度，既不能过深导致端盖压不住轴承，也不能过浅导致端盖和箱体端面之间出现间隙；其次要核算安装耳的位置尺寸，保证安装孔的中心距和箱体上的螺纹孔中心距完全匹配，同时安装耳的厚度要满足螺栓压紧时的强度要求，避免拧紧螺栓时安装耳出现断裂变形；另外端盖和轴配合的内孔边缘要做倒角处理，一方面方便装配时导入轴件，另一方面可以避免锐边割破配套的密封圈。实际选型使用时，要注意端盖的轴向总厚度不能超出轴伸端的安装空间，

　　避免和外部的联轴器、带轮等传动件发生干涉，安装耳的外轮廓尺寸也要小于轴承座周边的安装平面尺寸，保证端盖可以完全贴合在箱体安装面上。这类敞开式端盖相比闷盖，不需要额外加工轴伸避让孔，结构更紧凑，重量也更轻，在需要轴件伸出箱体的传动部位应用十分广泛，建模时优先采用回转特征生成主体结构，再拉伸切除生成安装耳和安装孔，能有效保证环形部分的同轴度公差，减少后续加工的形位误差。
