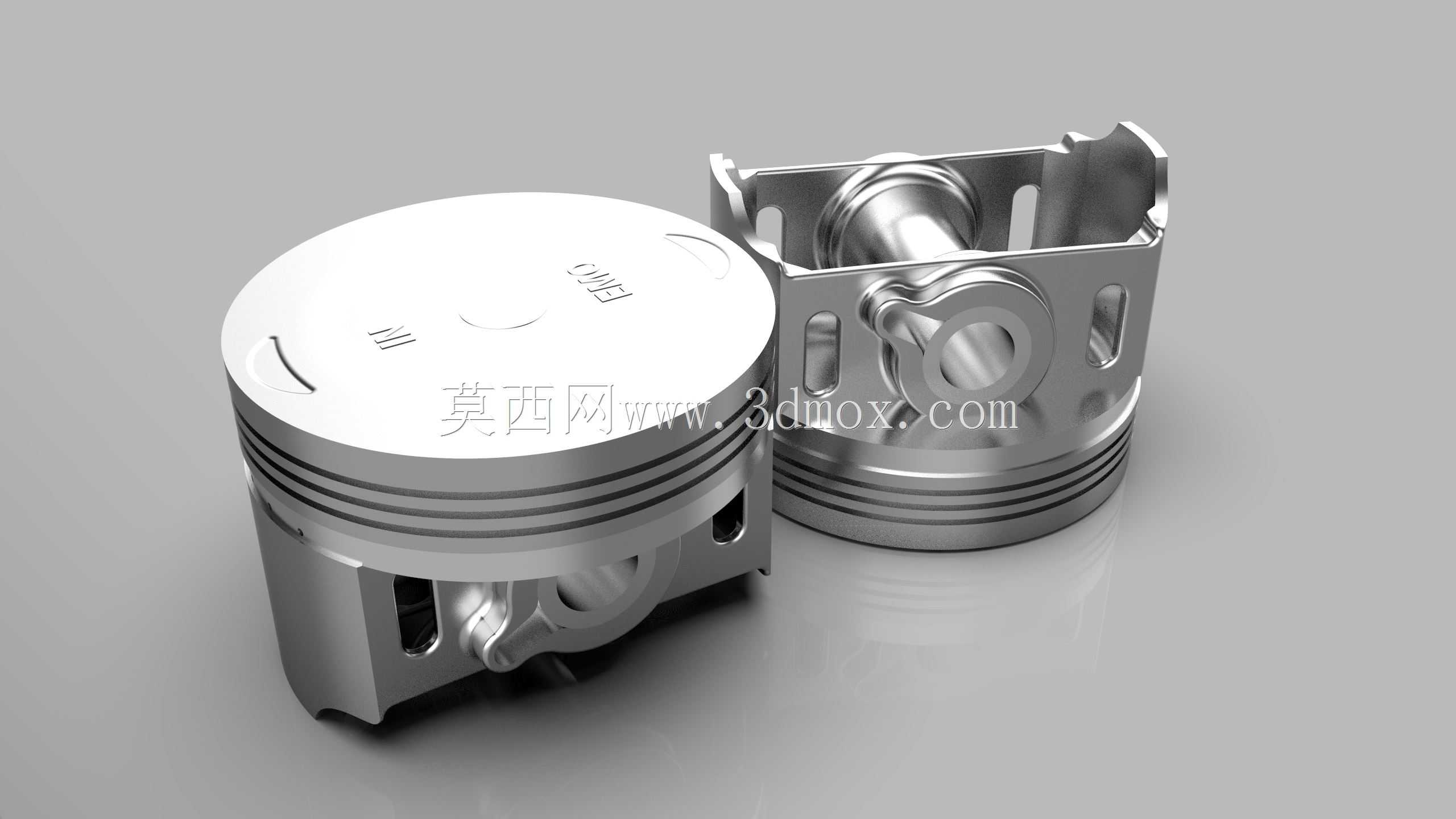

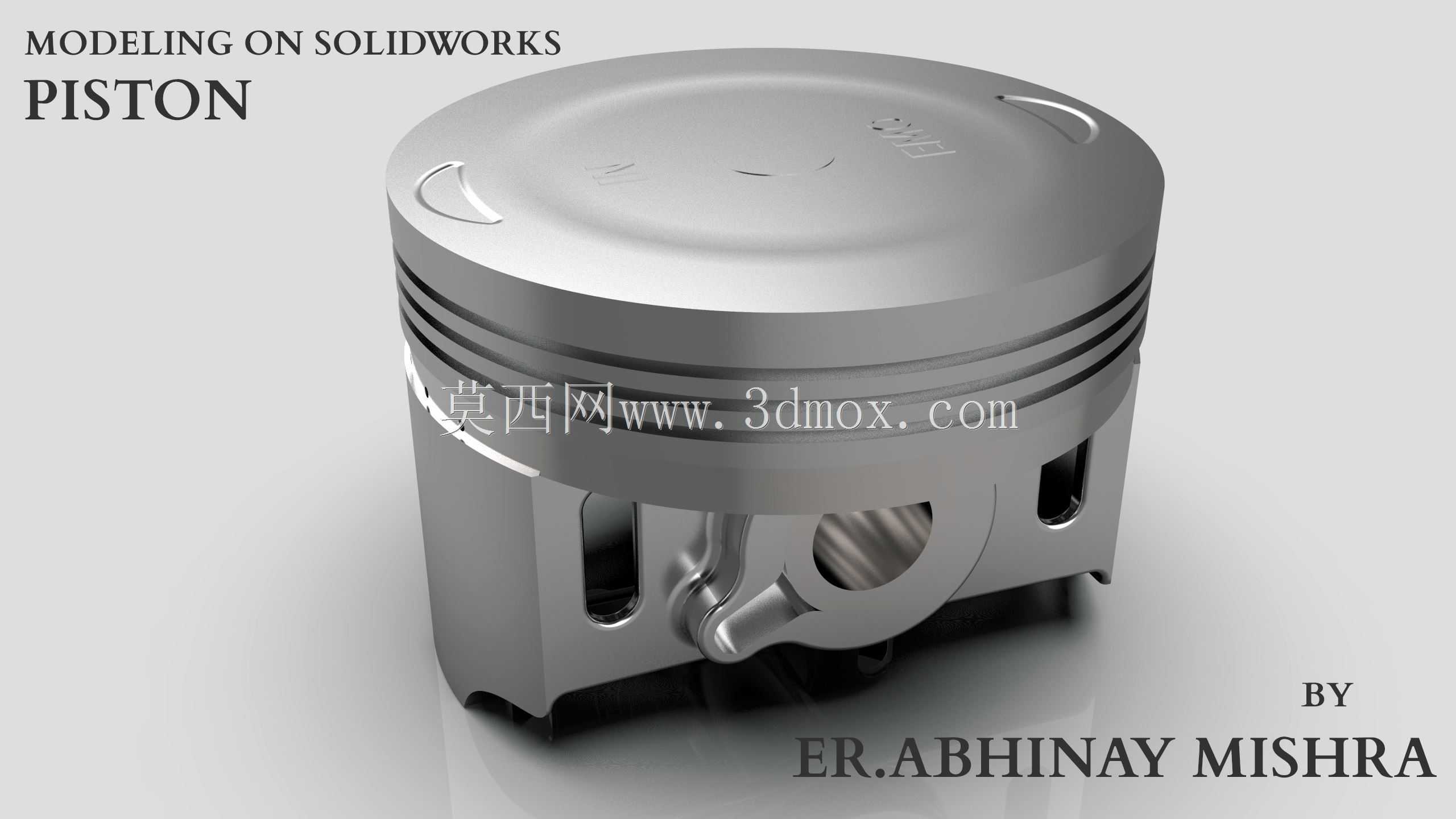

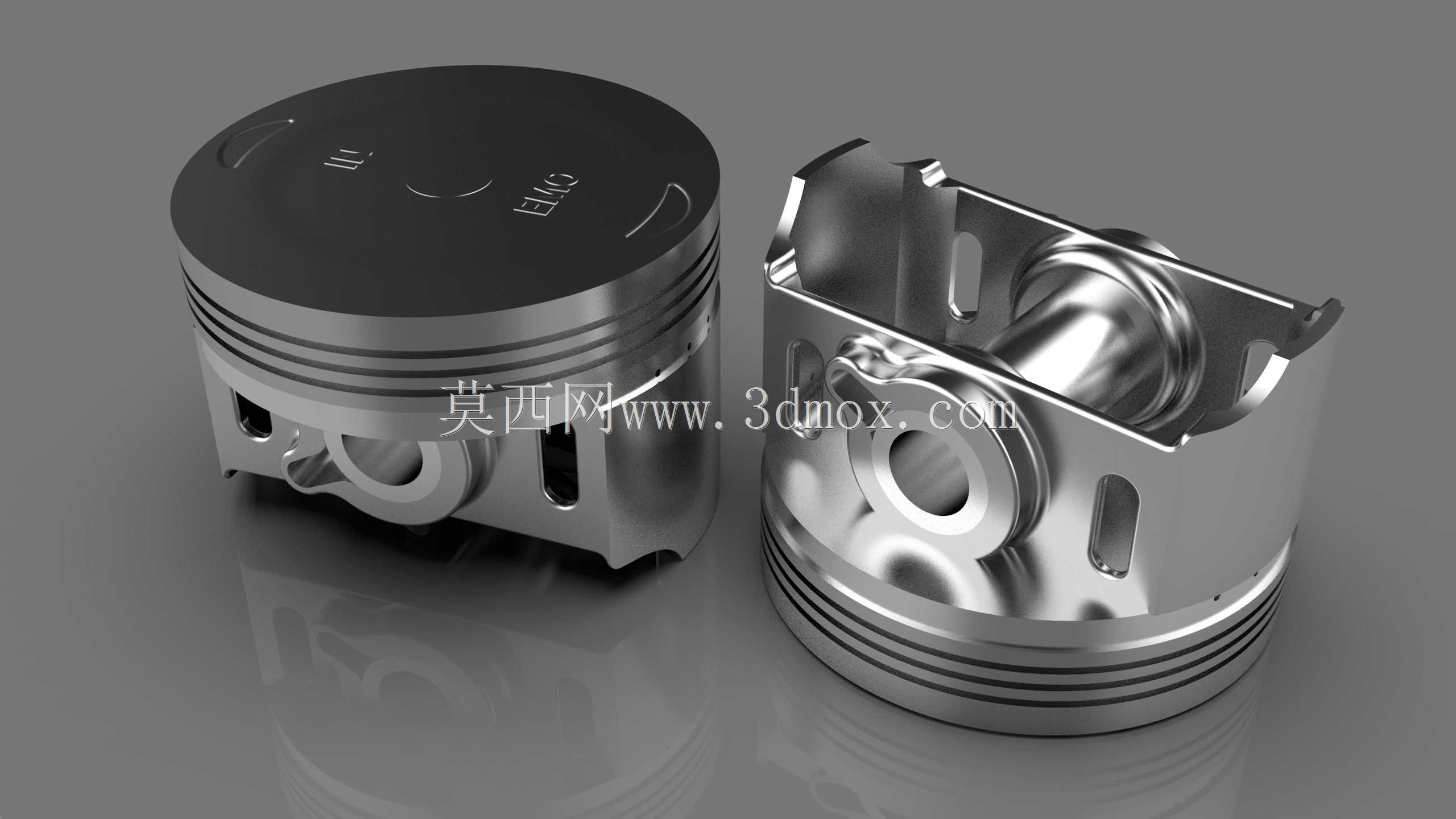

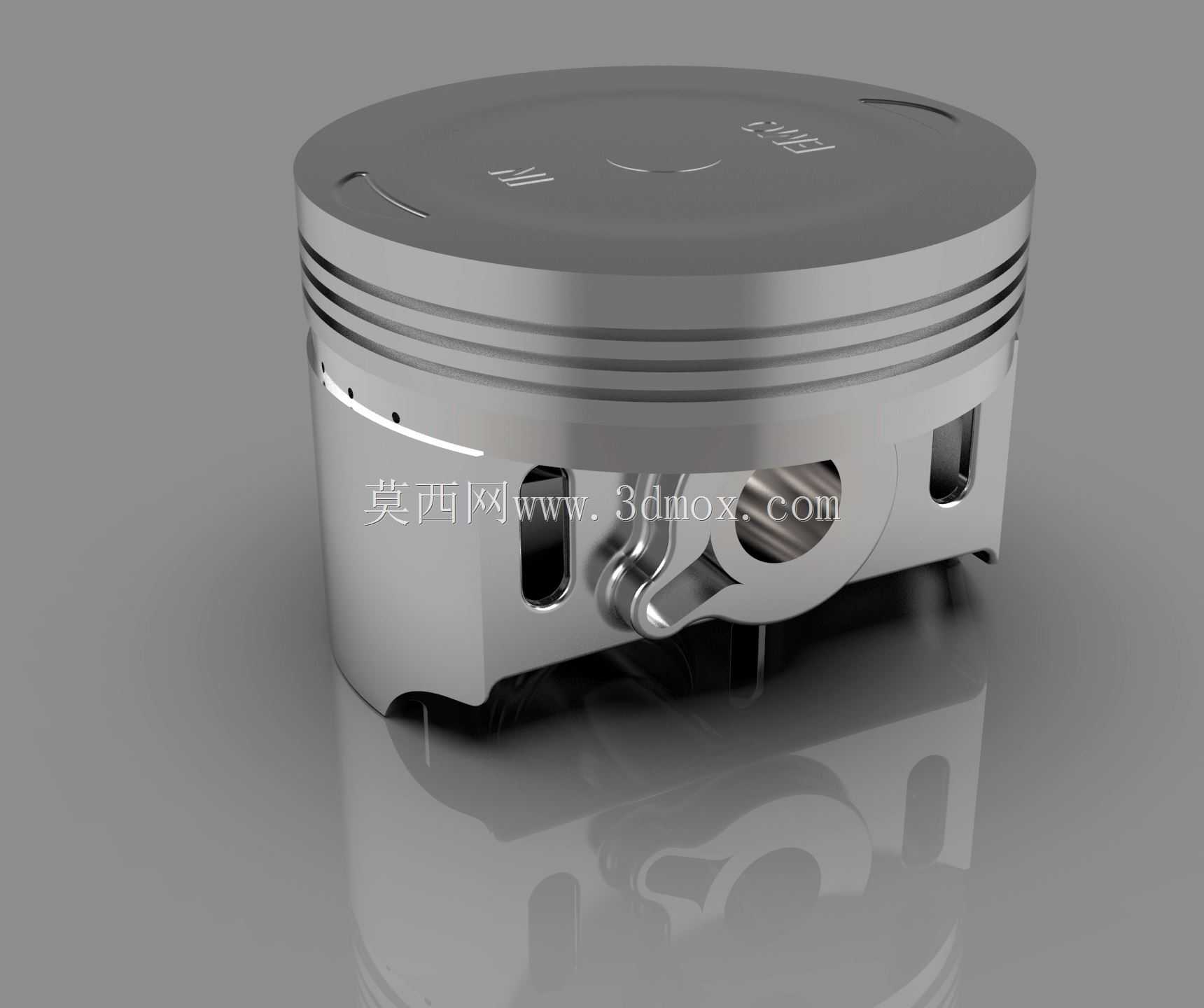

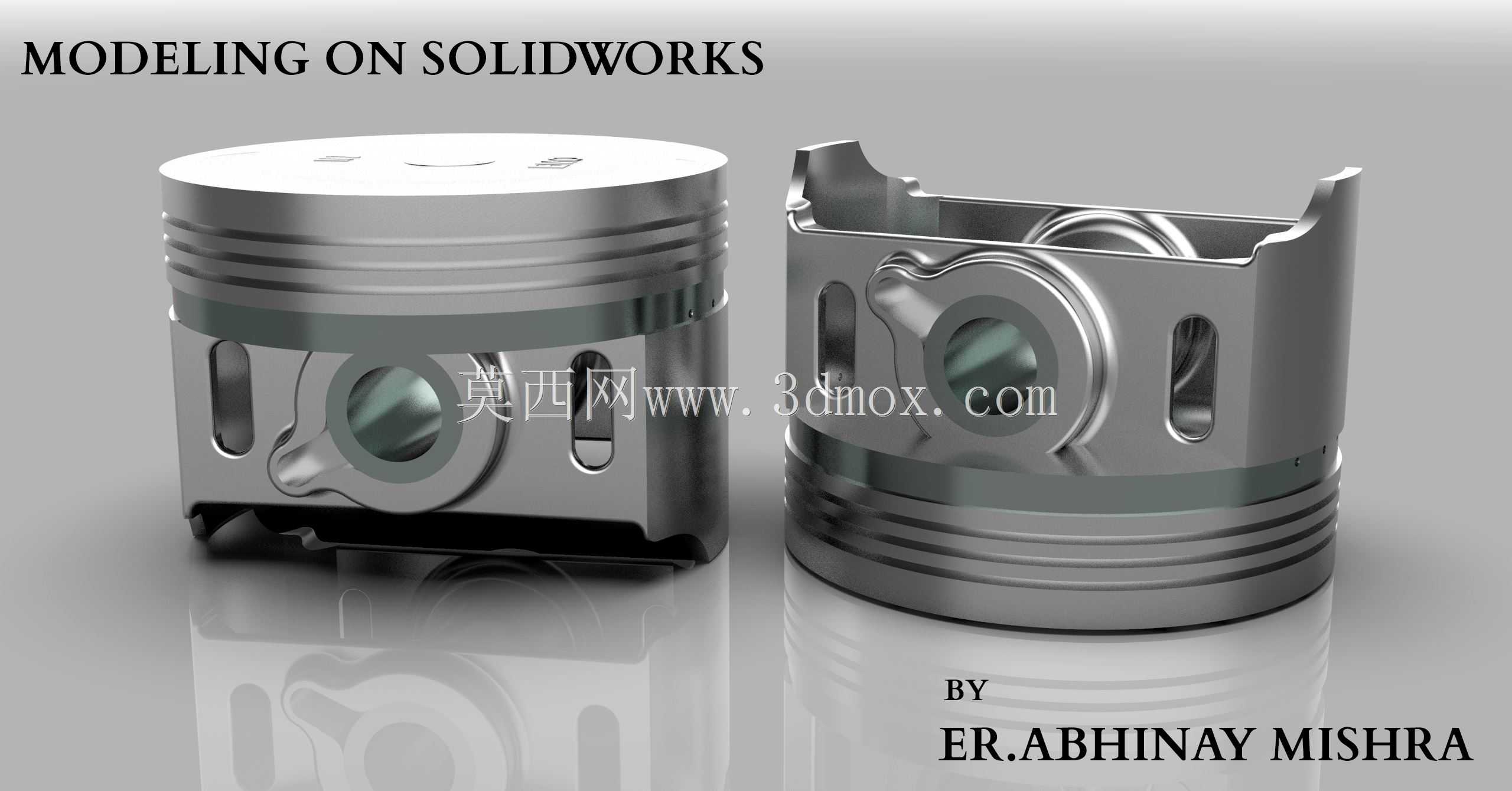

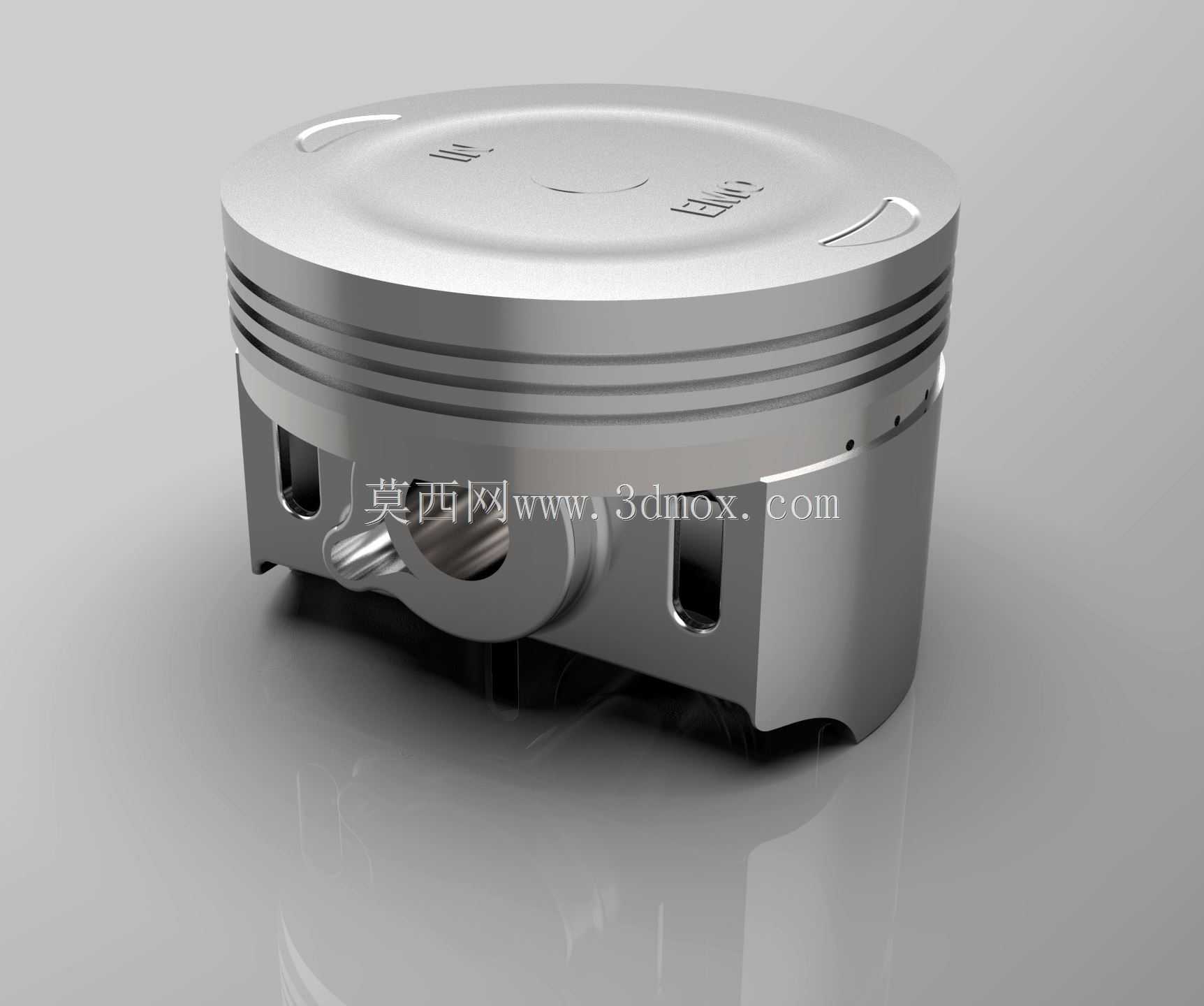

125cc排量内燃机活塞结构设计

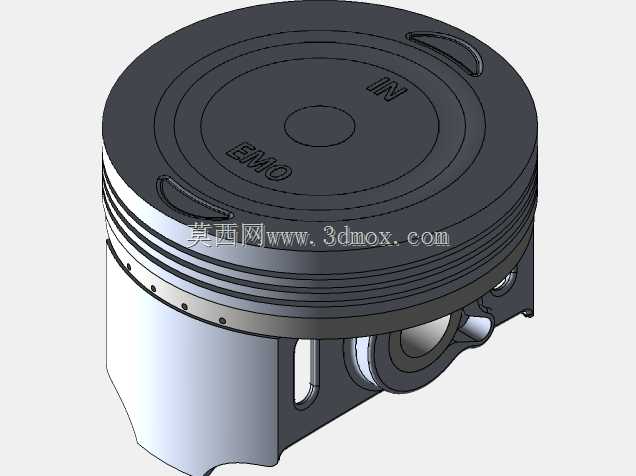

　　这款活塞主要适配125cc排量的单缸四冲程内燃机，广泛应用在小排量通勤摩托车、通用小型动力机组、轻型植保机械的动力单元中，作为内燃机燃烧室核心往复运动部件，承担着密封燃烧腔、传递燃烧压力、配合完成进排气循环的核心作用。从结构设计来看，活塞顶部采用适配半球形燃烧室的凹面轮廓，顶面预留的气门避让凹坑可避免活塞运行至上止点时与进排气门发生运动干涉，顶部边缘加工的多道环槽分别对应气环与油环的安装位，气环槽的设计保证燃烧高压气体不会窜入曲轴箱，油环槽的回油孔结构可将缸壁多余润滑油刮下回油底壳，避免机油参与燃烧造成积碳。活塞裙部采用变椭圆型线设计，冷态下裙部截面为椭圆，长轴垂直于活塞销轴线方向，可抵消热态下活塞销座方向的热膨胀量，

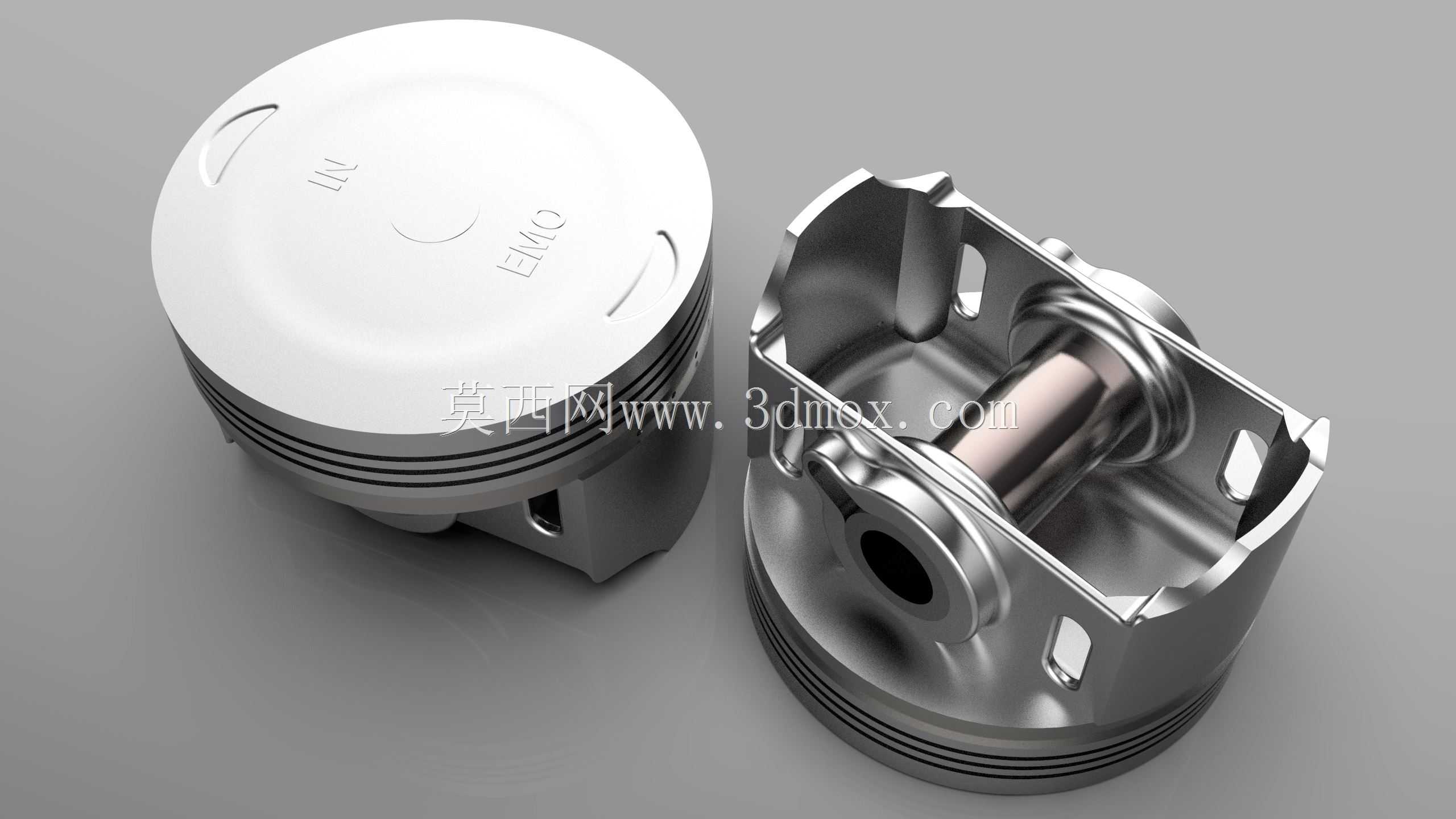

　　保证热机状态下活塞与气缸壁的配合间隙均匀，避免拉缸或敲缸异响。活塞销座采用加强筋结构与裙部连接，销孔内加工有卡簧槽，用于安装活塞销卡簧限制活塞销轴向窜动，销座与连杆小头的配合间隙经过匹配，可承受燃烧爆发时的高频冲击载荷。设计过程中需严格匹配活塞的压缩高度，保证活塞在上止点时的顶面位置符合燃烧室压缩比设计要求，活塞总长度需适配对应机型的气缸行程，避免活塞运行至下止点时裙部脱出气缸筒。活塞环槽的宽度、深度公差需严格控制，保证活塞环安装后侧隙、背隙符合密封要求，裙部的型线加工精度直接影响发动机运行的平顺性与机油消耗水平。建模时需重点关注活塞内部的减重腔结构，在保证销座、裙部结构强度的前提下尽可能降低活塞整体质量，减小往复运动惯性力，

　　降低曲轴连杆机构的运转负荷，同时减重腔的轮廓需避免应力集中，防止高频往复运动下出现疲劳裂纹。活塞销孔的同轴度、裙部圆柱度、环槽与活塞轴线的垂直度都是建模时需要严格控制的形位公差，这些参数直接影响活塞装配后的运行可靠性，是小排量内燃机动力性能与耐久性能的核心影响因素。
