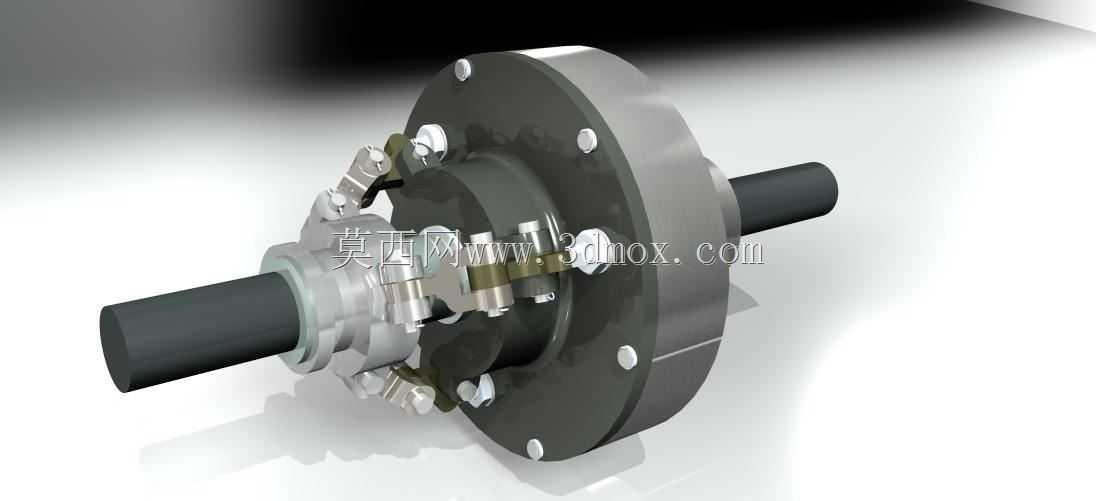

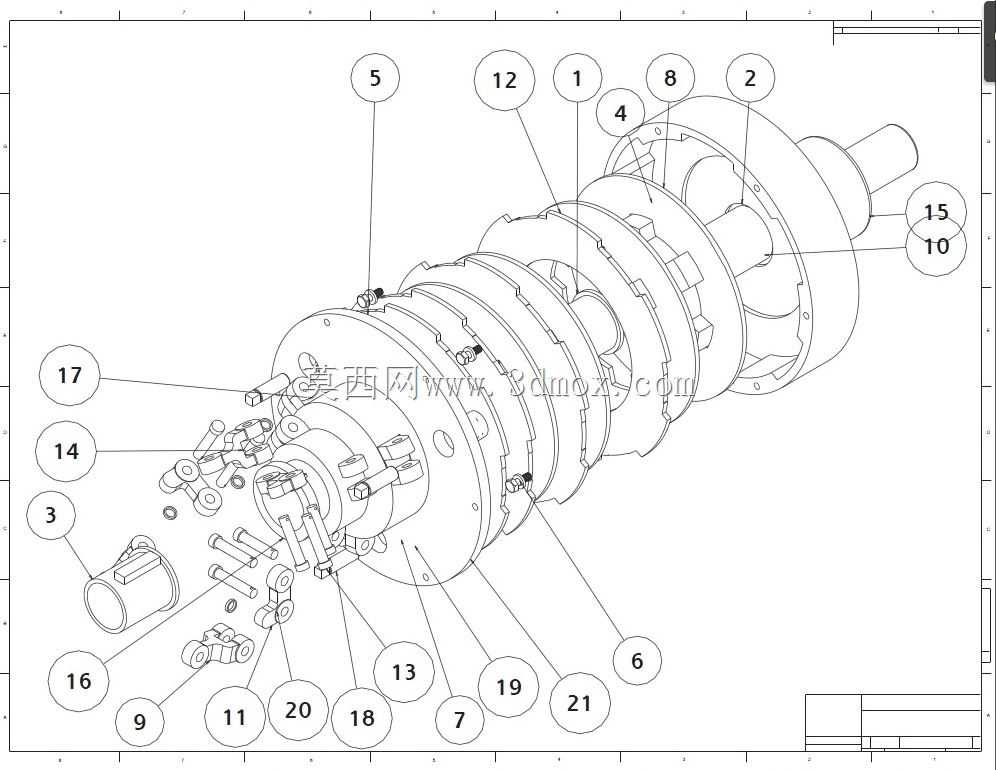

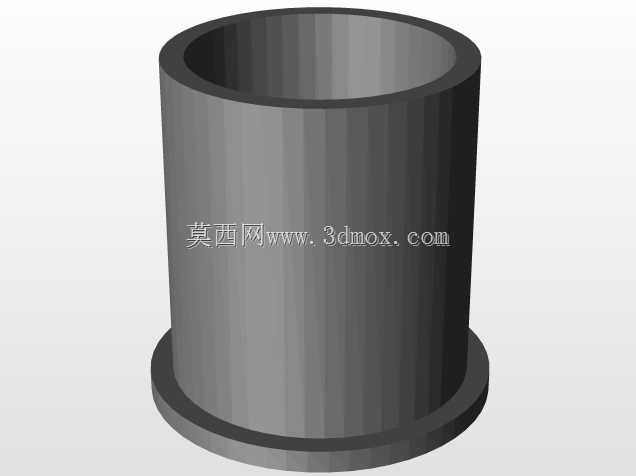

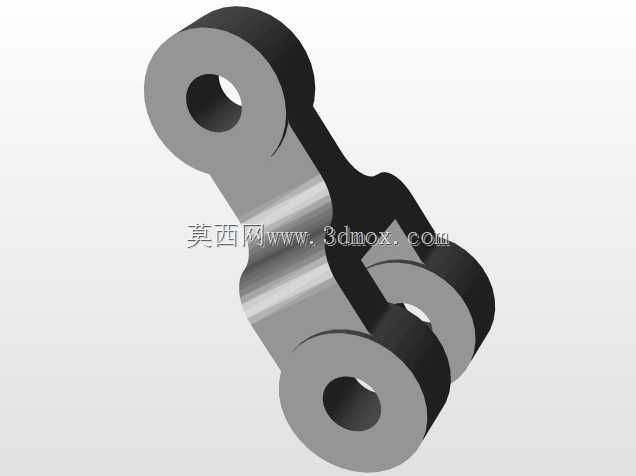

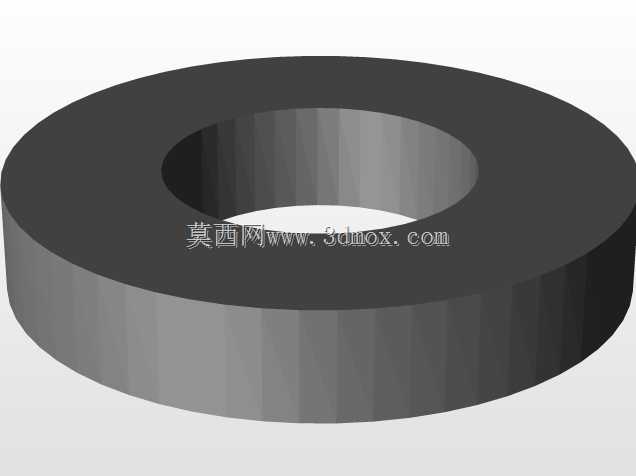

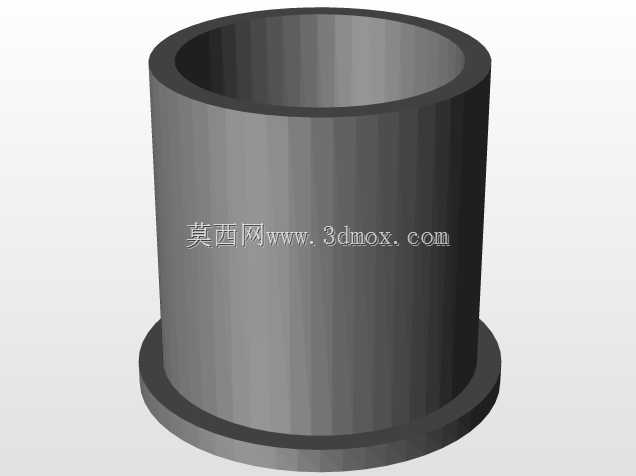

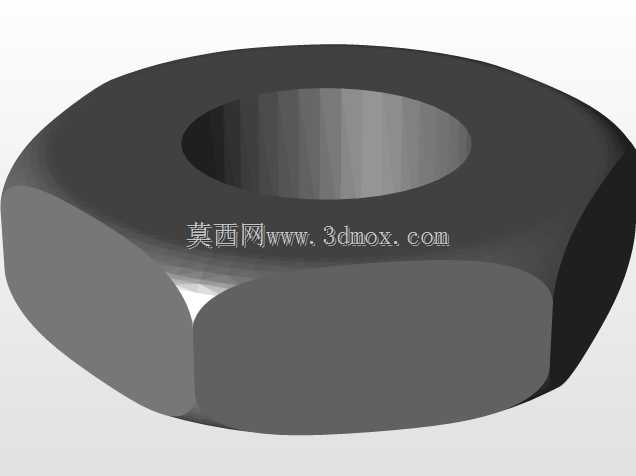

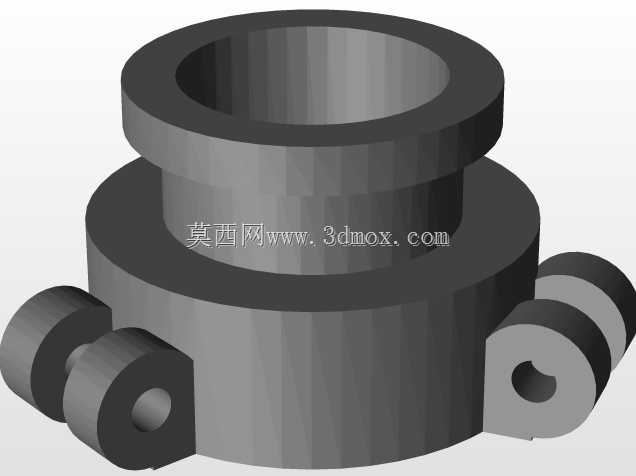

多片式湿式离合器传动结构三维设计

　　多片式离合器作为传动系统中核心的动力通断控制部件，广泛应用在需要频繁切换动力传递状态、大扭矩紧凑安装的工况场景中，比如工程机械的变速传动单元、机床主轴进给系统、特种车辆的传动箱内部，都能见到这类结构的身影。和传统单片离合器相比，多片式结构通过多组摩擦副的叠合布置，能在相同径向尺寸限制下传递更大的扭矩，同时摩擦副接合过程的压力分布更均匀，接合平顺性更优，能有效降低动力接合瞬间的冲击载荷，保护后端传动链的齿轮、轴类零件不受瞬时冲击损伤。

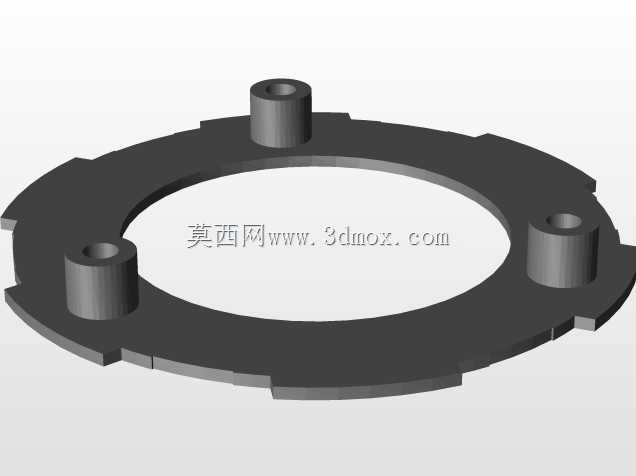

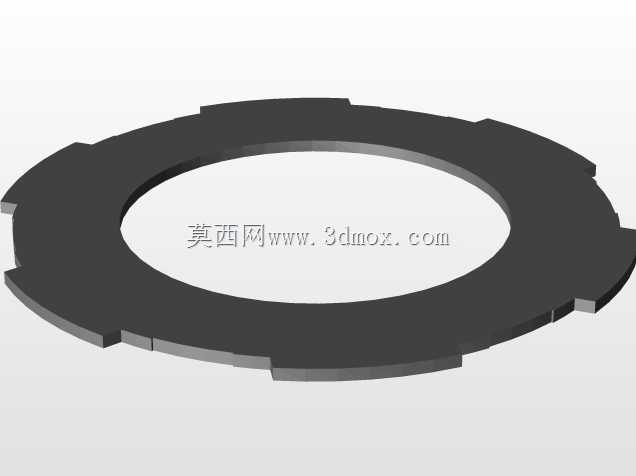

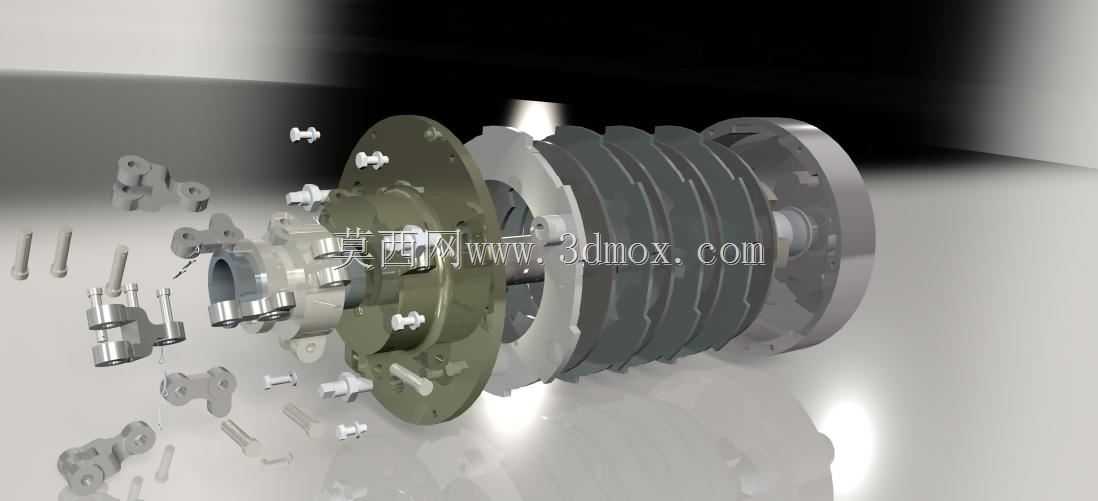

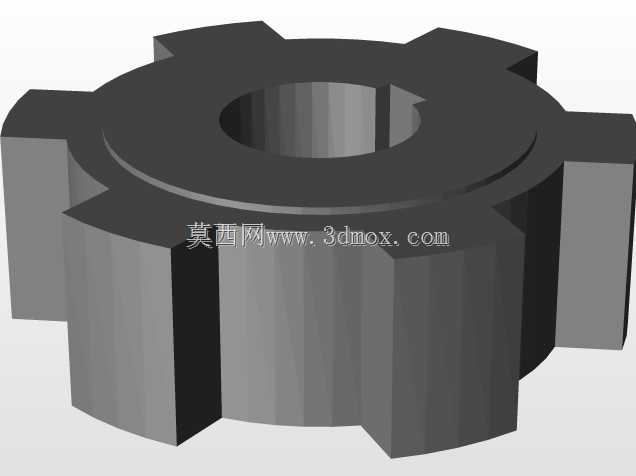

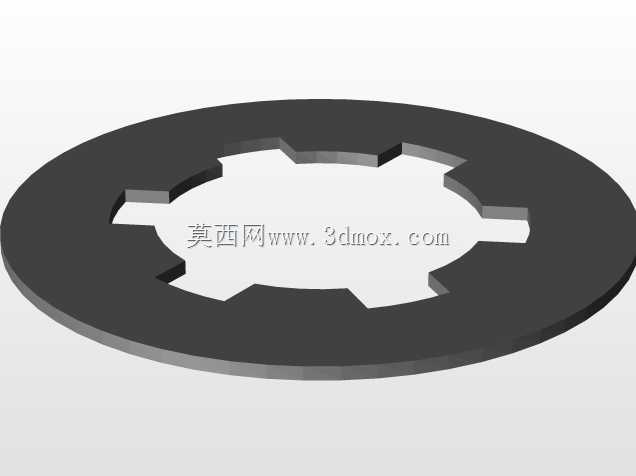

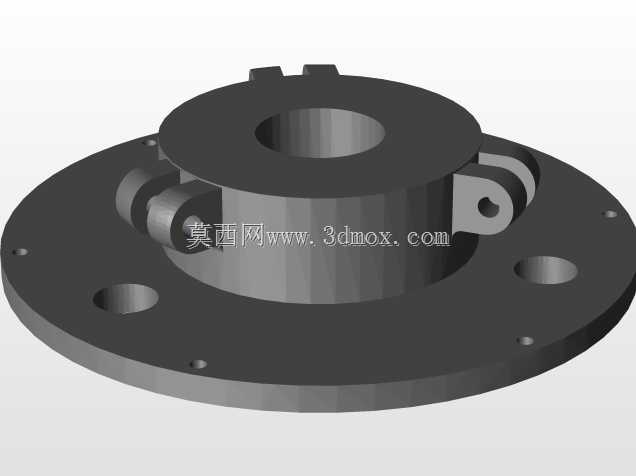

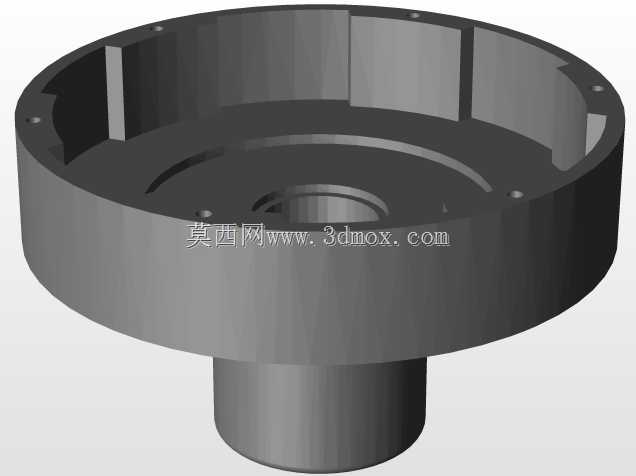

　　从结构设计逻辑来看，这类离合器的核心是通过轴向压力控制摩擦片组的压紧与分离，主动摩擦片与输入轴端的传动鼓通过花键周向固定，可沿轴向小幅滑移，从动摩擦片与输出轴端的传动毂同样通过花键周向滑移，当轴向压紧力作用在压盘上时，主从动摩擦片之间产生足够的摩擦力矩，实现输入与输出端的同步转动，当压紧力卸除后，摩擦片之间通过分离弹簧的弹力保持均匀间隙，彻底切断动力传递，避免带排扭矩造成功耗损耗与摩擦片异常磨损。

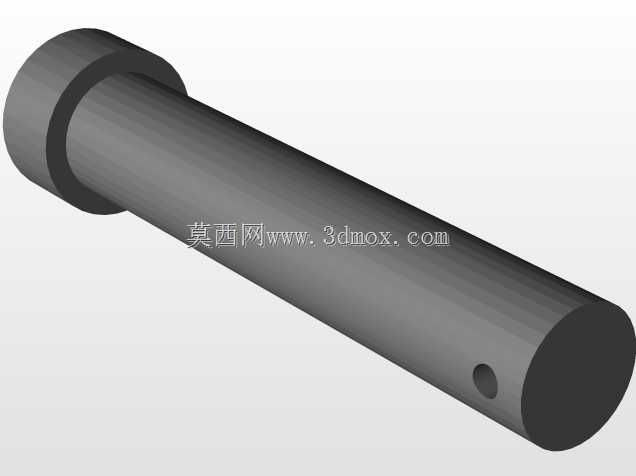

　　设计过程中需要重点关注安装边界的尺寸匹配，输入输出轴的同轴度公差需要控制在IT6级以内，避免偏载造成摩擦片局部磨损过快，摩擦片组的总行程需要匹配操纵机构的驱动行程，通常预留0.3-0.5mm的分离间隙，既保证分离彻底，又避免操纵行程过大造成响应滞后。摩擦片的沟槽设计也需要结合润滑工况调整，湿式工况下的油槽需要兼顾润滑油的流通与摩擦系数的稳定，避免高速接合过程中出现油膜剪切造成的扭矩传递不足。外壳体的设计需要考虑润滑介质的密封，同时预留散热通道，避免长时间滑摩工况下温升过高造成摩擦材料性能衰减。轴伸端的尺寸需要匹配通用的联轴器安装标准，方便在不同设备的传动链中进行集成安装，不需要额外做复杂的转接结构。
